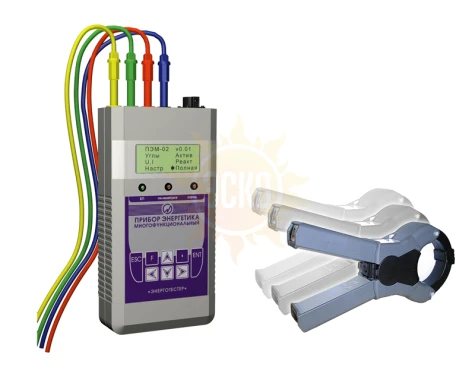

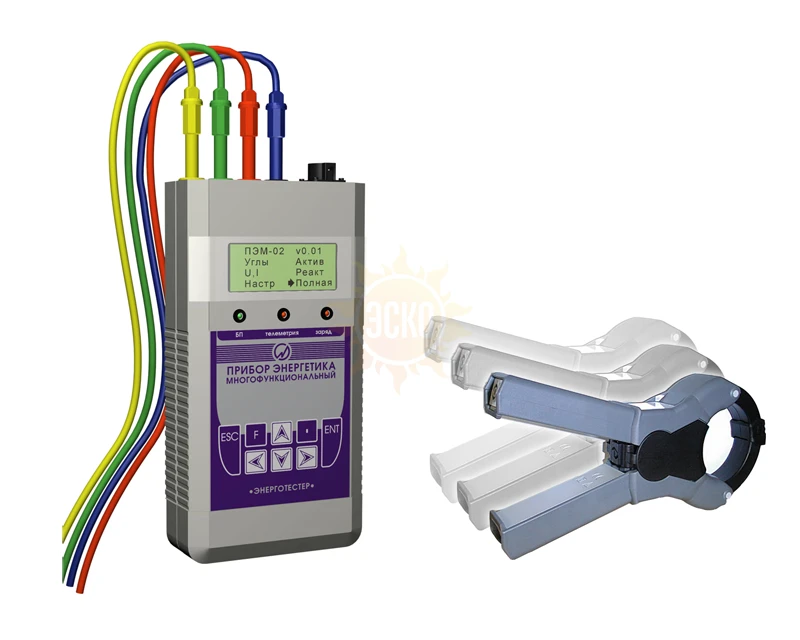

Анализатор качества электроэнергии Марс-Энерго ПЭМ-02

Энерготестер ПЭМ-02 предназначен:

• Для измерения электроэнергетических величин в одно- и трехфазных сетях:
  • Действующего значения напряжения и силы переменного тока;
  • Активной, реактивной и полной мощности;
  • Частоты переменного тока;
  • Угла между напряжением и напряжением, током и током, напряжением и током в каждой фазе;
  • Коэффициента мощности;
• Для проверки правильности подключения трехфазных и однофазных счетчиков электроэнергии к измерительным цепям и правильности их работы на месте их эксплуатации;
• Для комплексных испытаний и наладки электрооборудования, схем релейной защиты;
• Для регистрации измеренных значений (U,I,P,Q,фазы,Kр) в течение 7 суток (при усреднении 30 мин) или 6 часов (при усреднении 1мин) с дальнейшй обработкой на компьютере.

Модификации энерготестера ПЭМ-02:

Энерготестер ПЭМ-02 выпускается в двух вариантах исполнения:

• ПЭМ-02
• ПЭМ-02И

Все метрологические характеристики для обоих вариантов одинаковы.

Энерготестер ПЭМ-02И позволяет проводить архивирование результатов измерений во внутренней энергонезависимой памяти и имеет в своем составе стандартный последовательный интерфейс для передачи архивов во внешние устройства. В этом режиме происходит архивирование (запись в энергонезависимую память) информации о значениях следующих измеряемых параметров:

• Частота сети,
• Действующие значения фазных напряжений,
• Действующие значения линейных напряжений,
• Действующие значения фазных токов,
• Углы между первыми гармониками фазных напряжений,
• Углы между первыми гармониками фазных напряжений и токов,
• Активная мощность по каждой фазе.

В архив записываются значения измеренных параметров, усредненные либо за 1 минуту, либо за 30 минут. Максимально возможный размер архива составляет:

• 6 часов (360 минут) при усреднении за 1 минуту,
• 7,5 суток (180 часов) при усреднении за 30 минут.

При записи в энергонезависимую память каждый архив сопровождается временем начала, временем окончания и временем усреднения.

Архивная информация доступна для просмотра только на ПЭВМ с помощью ПО "Энергомониторинг ПЭМ-02", где можно оценить динамику изменения измеренных и расчетных параметров за весь период наблюдения. На основании информации, сохраненной в архивах, на ПЭВМ так же рассчитываются значения реактивной мощности, полной мощности и коэффициента мощности.
