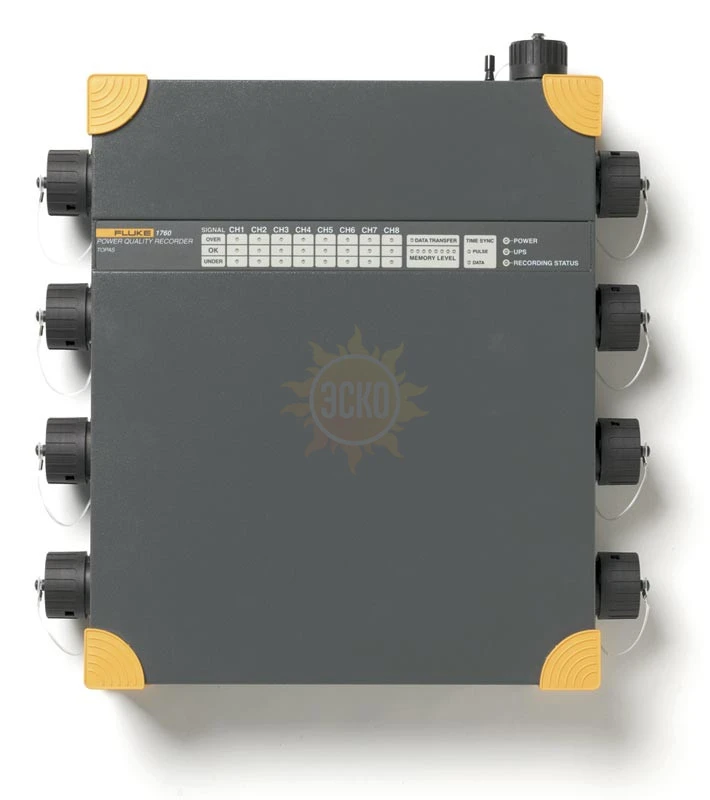

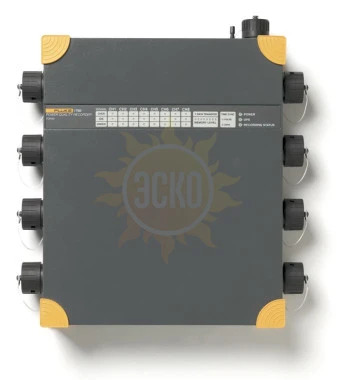

Fluke 1760TR

Артикул: 2637634
Тип сети
Гармоники
50
Интерфейс
RS232
Частота
50 Гц, 60 Гц
Сопротивление
1 МОм
Особенности
Автоматическое конфигурирование
Дисплей
4 453 053
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве от 500

по России от 1000
Гарантия  1 год
ТД «ЭСКО» официальный дистрибьютор Fluke Industrial в России

Описание Fluke 1760TR

Регистратор качества электроэнергии для трехфазной сети Fluke 1760 полностью соответствует классу А стандарта IEC 61000-4-30. Он предназначен для детального анализа качества электроэнергии и непрерывной проверки на соответствие стандартам. Сконструированный для анализа как коммунальных, так и промышленных энергораспределительных систем в сетях среднего и низкого напряжения, данный измеритель качества напряжения обеспечивает гибкость настройки пороговых величин, алгоритмов, а также опций измерений. Мощный регистратор характеристик электропитания 1760 позволяет фиксировать максимально полный спектр подробностей по параметрам, определяемым пользователем.

Приложения регистратора качества электроэнергии для трехфазной сети Fluke 1760TR

Подробный анализ искажений – Осуществление высокоскоростного анализа быстрых переходных процессов и обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы Опция анализа быстрых переходных процессов, с диапазоном измерения в 6000 В, позволяет улавливать очень короткие импульсы, например, удары молнии.

Соответствие требованиям качества услуг для Класса A – Оценка качества поступающей электроэнергии на технологическом входе Благодаря соответствию классу А Fluke 1760 позволяет обеспечить бесспорную верификации. результатов.

Кореллирование события со множеством расположений – при помощи синхронизации времени GPS пользователи могут быстро обнаруживать место нарушения, либо внутри, либо за пределами здания.

Гальваническая изоляция и сопряжение по постоянному току – Позволяет измерять полностью гетерогенные системы электропитания. Например, устранение неисправностей для систем бесперебойного электропитания (ИБП) с одновременной записью напряжения батарей и выходной мощности.

Исследование качества электропитания – Оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки, а также верификация производительности электрических систем до добавления нагрузок.

Особенности регистратора качества электроэнергии для трехфазной сети Fluke 1760TR

Функции регистратора качества электроэнергии для трехфазной сети Fluke 1760TR

Непрерывная регистрация:

  • Полностью совместим с требованиям Класса-А:
    производит тесты в соответствии с самыми жесткими международными стандартами для класса А IEC 61000-4-30 Class-A
  • Временная синхронизация со спутниковой системой навигации:
    точная корреляция данных с событиями или массивами данных, полученных с других приборов
  • Гибкие и полностью конфигурируемые значения порогов и коэффициентов пересчета:
    позволяет пользователям обнаруживать специфические проблемы посредством определения детальных критериев для обнаружения и регистрации искажений.
  • Бесперебойное электропитание (40 минут):
    важные события никогда не будут пропущены. Будет фиксироваться даже начало и конец кратковременных исчезновений и отключений напряжения, что позволяет определить их причину.
  • Регистрация форм сигналов 10 МГц, 6000 Впик.:
    детальная регистрация даже самого непродолжительного события
  • Память хранения данных на 2 Гб:
    обеспечивает возможность одновременной детальной регистрации большого числа параметров электропитания в течение продолжительного периода времени
  • Включает комплексное программное обеспечение:
    обеспечивает возможность получения диаграмм трендов для анализа основных причин неполадок, статистических сводок, вывода отчетов и мониторинга данных в реальном времени в диалоговом режиме
  • Автоматическое конфигурирование:
    позволяет быстро настроить устройство с автоматическим обнаружением датчиков и их питанием от прибора, что устраняет необходимость использования дополнительных элементов питания
  • Прочная конструкция для полевой работы:
    изолированный корпус и прочная конструкция без вращающихся компонентов позволяет проводить достоверное тестирование практически в любых условиях
  • Статистическая обработка данных по качеству электроэнергии в соответствии со стандартом EN50160
  • Перечень событий, связанных с изменением напряжения (кратковременные понижения, повышения и исчезновения напряжения)
  • Напряжения
  • Тока
  • Величин мощности (активной, реактивной, кажущейся)
  • Коэффициента мощности
  • Потребляемой мощности в кВт/часах
  • Мерцание
  • Дисбаланс
  • Частота
  • Гармоник напряжения и тока до 50-й включительно / интергармоник
  • THD (суммарное гармоническое искажение)
  • Управляющих сигналов сети
  • Параметров, задаваемых внешними сигналами
  • Диалоговый режим (осциллограф, переходные процессы и события)
  • Анализ быстрых переходных процессов с частотой до 10 МГц



Характеристики Fluke 1760TR

Параметр Значение
Обзор функций измерения
Статистическая оценка Статистика качества питания - в соответствии с таблицами EN50160 и DISDIP, например, ITIC, CEBEMA, ANSI
Список событий Провалы, выбросы и прерывания напряжения обнаруживаются и регистрируются в списке событий. Срабатывание любого триггера также регистрируется в списке.
 Список показывает точное время события, а также продолжительность и амплитуду. Сравнение событий по нескольким атрибутам позволяет выделить одно из них для последующего выявления причины неполадки.
 При срабатывании триггера можно сохранить среднеквадратичные величины, переходные и быстрые переходные процессы.
Непрерывная регистрация

Fluke 1760 регистрирует среднеквадратичные значения с соответствующими максимальными и минимальными значениями следующих величин:

  • Напряжение
  • Ток
  • Мощность (активная, реактивная, кажущейся)
  • Коэффициент мощности
  • Потребляемая мощность в кВт/часах
  • Мерцание
  • Дисбаланс
  • Частота
  • Гармоники/промежуточные гармоники

непрерывно, с агрегированием по времени в течение следующих интервалов:
Сутки
10 мин.
По выбору, например: 15 мин., 2 ч

Регистрация параметров, задаваемых внешними сигналами Cреднеквадратичное значение Время агрегирования регулируется в пределах от 10 мс (1/2 цикла), 20 мс (1 цикл), 200 мс (10/12 цикла) и 3 с (150/180 цикла).
 Расчет среднеквадратичных значений, гармоник и промежуточных гармоник выполняется синхронно с частотой сети.
 Базовое время агрегирования для гармоник и промежуточных гармоник составляет 200 мс
Осциллограф Частота выборки составляет 10,24 кГц для всех 8-и каналов
Быстрые переходные процессы  Частоту выборки можно выбрать в диапазоне от 100 кГц до 10 МГц для канала 1-4 FFT быстрых переходных процессов
Управляющие сигналы сети Фазы и провод N, напряжение и ток
Диалоговый режим Переменная частота обновления. Эту функцию можно использовать для проверки настроек прибора с возможностью быстрого просмотра характеристик осциллографа, а также имевших место переходных процессов и событий.
Общие данные
Внутренняя ошибка: Относится к эталонным условиям и имеет срок гарантии два года
Система качества Разработан и изготовлен в соответствии с требованиями стандарта ISO 9001: 2000
Условия окружающей среды Диапазон эксплуатационных температур:  от 0 °C до +50 °C (от 32 °F до +122 °F)
Диапазон рабочих температур:  от -20 °C до +50 °C (от -4 °F до +122 °F)
Диапазон температур хранения:  от -20 °C до +60 °C (от -4 °F до +140 °F)
Эталонные температуры:  23 °C ± 2 K; 74 °F ± 2 K
Климатический класс:  B2 (IEC 654-1), от -20 °C до +50 °C; от -4 °F до +122 °F
Макс. эксплуатационная высота
над уровнем моря:
 не более 2000 м 600 В категория IV*, питание: 300 В категория III 5000 м: макс. 600 В категория III*, питание: 300 В категория II
* в зависимости от датчика
Эталонные условия Окружающая температура:  23 °C ± 2 K; 74 °F ± 2 K
Сетевой адаптер  230 В ± 10 %
Частота сети  50 Гц / 60 Гц
Сигнал Заявленное входное напряжение Udin
Усреднение Интервалы 10 мин.
Корпус изолированный корпус из прочного пластика
Электромагнитная совместимость Излучение  Класс-A в соответствии с IEC/EN 61326-1
Помехоустойчивость IEC/EN 61326-1
Сетевой адаптер Диапазон:  Переменный ток: от 83 В до 264 В, от 45 до 65 Гц
Постоянный ток: от 100 В до 375 В
Безопасность: IEC/EN 61010-1, 2-я редакция
300 В, кат. III
Потребление электроэнергии:  Не более 54 ВА
Аккумуляторы, блок: NIMH: 7,2 В; 2,7 А ч
 При отключении электропитания от сети питание обеспечивается внутренним источником в течение 40 мин. После этого, или в случае разрядки аккумуляторов, Fluke 1760 отключается, а после восстановления питания продолжает измерение с последними настройками. Аккумулятор может быть заменен пользователем.
Дисплей В приборе Fluke 1760 имеются светодиодные индикаторы для 8-и каналов, последовательности фаз, питания (сеть и аккумулятор), использования памяти, синхронизации по времени и передаче данных.
Индикатор  питания:
  • Непрерывное свечение:
    нормальное питание от сети.
  • Выключен:
    питание от внутреннего аккумулятора при отключении электропитания от сети.
Индикаторы канала

 3-цветные светодиоды на каждый канал для индикации

  • состояния перегрузки
  • состояния пониженной нагрузки
  • уровень сигнала в номинальном диапазоне
Память данных Флэш-память на 2 ГБ в зависимости от модели
Модель памяти Линейная
Интерфейсы Ethernet (100 МБ/с), совместимый с ОС Windows® 98/ME/NT/2000/XP RS 232, внешний модем через RS 232
Скорость двоичной передачи для RS 232 от 9600 бод до 115 кбод
Размеры 325 мм x 300 мм x 65 мм; 2,8 x 11,8 x 2,6 дюйма (В x Ш x Г)
Вес Прибл. 4,9 кг (10,8 фунта) (без принадлежностей)
Гарантия 2 года
Интервал калибровки 1 год рекомендуется для класса A, для других - 2 года
Условия приема сигнала
Диапазон для систем 50 Гц 50 Гц ± 15 % (от 42,5 Гц до 57,5 Гц)
Диапазон для систем 60 Гц 60 Гц ± 15 % (от 51 Гц до 69 Гц)
Разрешение 16 ppm
Частота дискретизации для частоты сети 50 Гц 10,24 кГц, Частота выборки синхронизирована с частотой сети.
Погрешность измерений частоты < 20 ppm
Погрешность внутренних часов < 1 с / сутки
Интервалы измерения Агрегирование интервалов времени в соответствии с IEC 61000-4-30 Класс-A
Минимальное и максимальное значения:  Полупериод, например: среднеквадратичные значения за 10 мс при 50 Гц
Переходные процессы:  Частота выборки от 100 кГц до 10 МГц на каждый канал
Гармоники В соответствии с IEC 61000-4-7:2002: 200 мс
Фликер В соответствии с EN 61000-4-15:2003: 10 мин. (Pst), 2 ч (Plt)
Входные измерения
Число входов 8 гальванически разделенных входов для измерения напряжения и тока.
Предохранительный датчик до 600 В кат. IV в зависимости от датчика
Базовая безопасность 300 В, кат. III
Номинальное напряжение (среднеквадр. значение) 100 мВ
Диапазон (пиковое значение) > 280 мВ
Перегрузочная способность (среднеквадр. значение) 1000 В, непрерывно
Скорость нарастания напряжения Не более 15 кВ / мкс
Входное сопротивление 1 МОм
Входная емкость 5 пФ
Входной фильтр В каждом канале имеется пассивный ФНЧ, фильтр защиты от наложения спектров и 16-разрядный АЦП. Выборка по всем каналам выполняется синхронно по импульсам общего кварцевого генератора.
Фильтры служат для защиты от перепадов напряжения и ограничения скорости нарастания сигнала, снижают на 80 дБ уровень высокочастотных компонентов, в особенности напряжение шумов выше половины частоты выборки АЦП, уменьшая погрешность измерений в исключительно широком диапазоне амплитуд входных сигналов. Действительно также при предельных рабочих условиях, например, при переходных напряжениях на выходе преобразователей.
Погрешности
Погрешности в эталонных условиях Погрешность с учетом ошибки датчиков напряжения в соответствии с IEC 61000-4-30 Класс-A. Все датчики напряжения работают при постоянном напряжении и при частотах до 5 кГц
С сенсором 1000 В  0,1% при Udin = 480 В и 600 В (P-N)
Сенсор 600 В  0,1% при Udin = 230 В (P-N)
Внутренняя погрешность для гармоник Класс I в соответствии с EN 61000-4-7:2002
Эталонные условия 23 °C ± 2 K при влажности < 60 %; 74 °F ± 2 K при влажности < 60 %
После нагревания прибора > 3 ч.
Электропитание: от 100 до 250 В переменного тока
Температурный дрейф 100 ppm / K
Износ < 0,05 % / K
Подавление синфазного сигнала > 100 дБ при 50 Гц
Температурный дрейф Изменение коэффициента усиления от температуры: < 0,005 %/K
Износ Изменение коэффициента усиления от срока службы: < 0,04 %/год
Шум Напряжение шумов при короткозамкнутом входе: < 40 мкВ
Постоянный ток ± (0,2% от показаний прибора + 0,1% датчика)



Комплектация Fluke 1760TR

Наименование Количество
1. Регистратор качества электроэнергии для трехфазной сети Fluke 1760 с 8 входными каналами (4 ток/4 напряжение или 8 напряжение) 1
2. Внутренняя флэш-память на 2 ГБ 1
3. Программное обеспечение PQ Analyze на компакт-диске 1
4. Кабель Ethernet для сетевого соединения 1
5. Кабель Ethernet перекрестный для прямого соединения с ПК 1
6. Сетевой кабель 1
7. Руководство пользователя 1
8. Сумка для переноски 1
9. Анализ быстрых переходных процессов с частотой до 10 МГц 1
10. Датчики напряжения (600 В для комплекта INTL (МЕЖДУНАР), 1000 В для комплекта для US (США)) 4
11. Датчики тока (двух-диапазонные гибкие щупы 1000 A/200 A переменного тока) 4
12. Приемник временной синхронизации со спутниковой системой навигации 1
