Описание АКИП-9801/1
Набор антенн ближнего поля АКИП-9801/1 применяется для фиксации электромагнитного излучения от компонентов РЭА и других устройств. Они используются специалистами по разработке радиоэлектронной аппаратуры, научными специалистами, сотрудниками по контролю за качеством.
Антенны ближнего поля отличаются от других измерительных антенн тем, что способны фиксировать ЭМИ на небольшом удалении от его источника. Благодаря этому антенна позволяет точно определить место или объект, которые являются источниками излучения. В отличие от них, антенны дальнего поля используются для пеленгации сигналов на большом расстоянии и применяются, в основном, в полевых условиях.

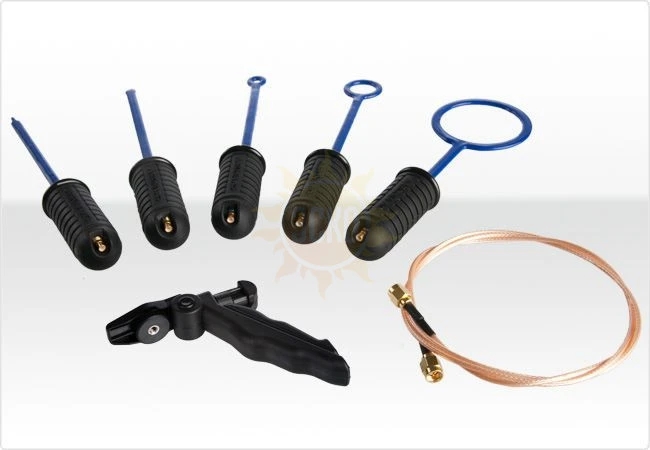

В состав набора антенн ближнего поля АКИП-9801/1 входят следующие виды антенн:
- Штыревая антенна.
- Антенна с круглым элементом на конце диаметром 6 мм.
- Приспособление с круглым окончанием диаметром 12 мм.
- Антенна со штырьком и круглым элементом диаметром 25 мм.
- Антенна с наконечником круглой формы диаметром 50 мм.
Помимо перечисленных выше антенн, в комплект поставки входит складной штатив с тремя опорами, на котором удобно располагать антенны во время использования. Для соединения с радиоизмерительным оборудованием используются кабели с разъемами SMB-SMA длиной 1 м.
Техническая документация, в которой указаны точные характеристики используемого оборудования и параметры калибровки, записана на компакт диск и предоставляется вместе с набором антенн. Для удобной переноски все аксессуары упакованы в прочный и надежный кейс.
Характеристики АКИП-9801/1
| Тип антенны | Ближнего поля |
| Диапазон частот | DC – 9 ГГц |
| Предусилитель | нет |
| Тип разъема | SMA |
| Особенности | Набор пассивных антенн ближнего поля. Комплект поставки - штыревая антенна, 6 мм антенна, 12 мм антенна, 25 мм антенна, 50 мм антенна, кабель SMB-SMA, мини штатив, кейс для переноски. |
Комплектация АКИП-9801/1
| № | Наименование | Количество |
|---|---|---|
| 1 | Штыревая антенна | 1 |
| 2 | 6 мм антенна | 1 |
| 3 | 12 мм антенна | 1 |
| 4 | 25 мм антенна | 1 |
| 5 | 50 мм антенна | 1 |
| 6 | Кабель SMB-SMA | 1 |
| 7 | Мини штатив | 1 |
| 8 | Кейс для переноски | 1 |
