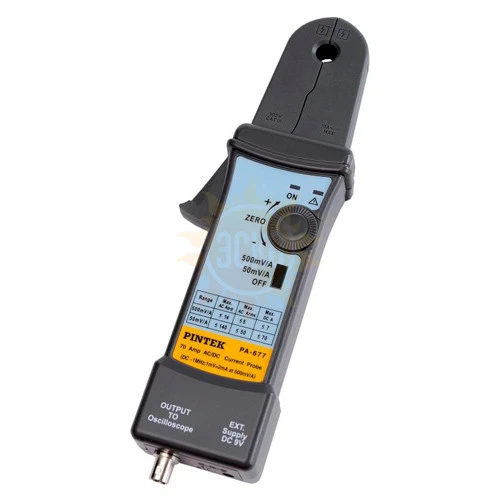

Назначение токового пробника для осциллографов и мультиметров PA-677:
Токовый пробник предназначен для регистрации тока и последующего преобразования его в соответствующий сигнал напряжения с подачей на вход осциллографа. Токовый пробник PA-677 может с высокой точностью и разрешением измерять значения как постоянного (до 70 А), так и переменного (до 140 А п-п) тока в широком диапазоне частот (до 1 МГц).
Технические характеристики токового пробника для осциллографов и мультиметров PA-677:
| Параметр | Значение | |||
| Технические характеристики | ||||
| Максимальный ток | DC: ± 70 A; AC: 140 Ап-п |
|||
| Частотный диапазон | DC...1 МГц (-3 дБ) | |||
| 2 диапазона | 50 мВ/А; 500 мВ/А | |||
| Точность | ±(3%+20 мA) на диапазоне 500 мВ/A (20 мА...14 А) ±(4%+200 мA) на диапазоне 50 мВ/A (200 мА...100 А) ±15% на диапазоне 50 мВ/A (100 А...140 А) |
|||
| Разрешение | ≥2 мА | |||
| Время нарастания | 0,35 мкс | |||
| Питание | 9 В, типа "Крона" | |||
| Габаритные размеры | 262 х 81 х 36 мм | |||
| Максимальный обхват | 10,3 мм | |||
| Длина кабеля | 100 см | |||
| Вес | 310 гр (без батареек) | |||
| Таблица максимальных значений | ||||
| Максимальное значение тока, А | Максимальное рабочее напряжение, В |
Максимальное плавающее напряжение, В |
||
| Диапазон 50 мВ/А | Диапазон 500 мВ/А | |||
| DC | 70 | 7 | 600 | 600 |
| DC+ACпик | 70 | 7 | 600 | 600 |
| ACпик | 70 | 7 | 600 | 600 |
| ACпик-пик | 140 | 14 | 1200 | --- |
| RMS CAT III | 50 | 5 | 600 | 600 |
| RMS CAT II | 50 | 5 | 600 | 600 |
| RMS CAT I | 50 | 5 | 600 | 600 |

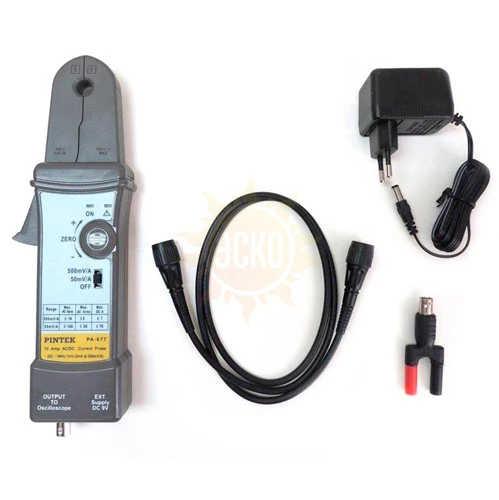

Комплектация PA-677
Комплект поставки PA-677
| № | Наименование | Количество |
| 1 | Токовый пробник PA-677 | 1 |
