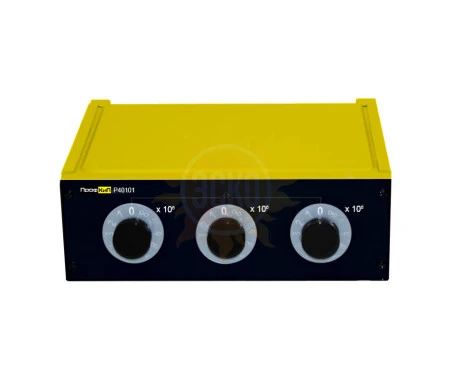

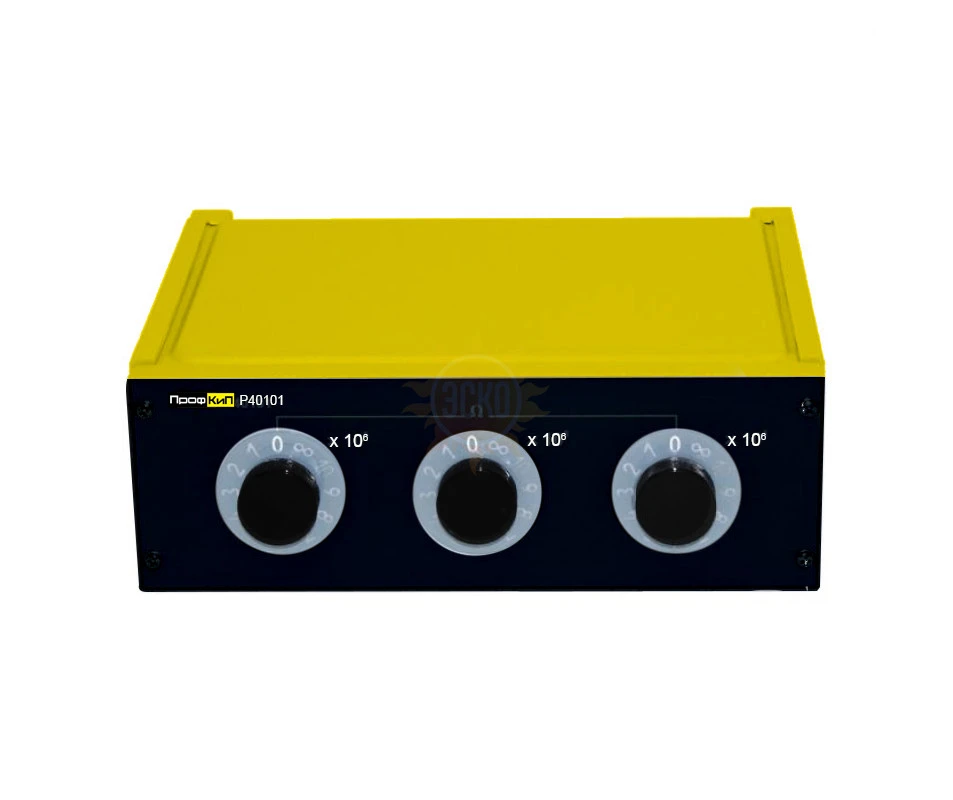

ПрофКиП Р40101 магазин сопротивлений
распечатать
80924-21
до 24.02.2026
Описание ПрофКиП Р40101 магазин сопротивлений
Назначение магазина сопротивлений ПрофКиП Р40101
Магазины сопротивлений ПрофКиП Р40101 предназначены для воспроизведений электрического сопротивления постоянному току.Принцип действия магазинов сопротивлений заключается в воспроизведении необходимых значений сопротивлений с помощью резистивных элементов. Конструктивно магазины сопротивлений состоят из последовательно соединенных равнономинальных прецизионных резисторов, установленных в каждой декаде. Переключатели ступеней каждой декады, имеют одиннадцать фиксированных рабочих положений, в каждом из которых в цепь подключается определенное количество резистивных элементов по сокращенной схеме таким образом, чтобы величина установленного сопротивления соответствовала указанному на передней панели
Метрологические и технические характеристики ПрофКиП Р40101
- Количество декад: 3
- Диапазон воспроизведения сопротивления, Ом: 104; 105; 106
- Класс точности: 0,05
- Номинальное значение напряжения при включении не менее одной ступени декады, кВ: 0,3
- Габаритные размеры (В×Ш×Д), мм, не более: 270×380×390
- Масса, кг, не более: 5
Условия эксплуатации магазина сопротивлений ПрофКиП Р40101
| – температура окружающей среды, ºС | от +19 до +21 |
| – относительная влажность, % | от 30 до 80 |
| – атмосферное давление, кПа | от 84 до 106 |
Комплект поставки магазина сопротивлений ПрофКиП Р40101
| Магазин сопротивлений ПрофКиП Р40101 | 1 шт. |
| Паспорт ПРШН.411642.100-2020 ПС | 1 экз. |
| Методика поверки РТ-МП-7881-551-2020 | 1 экз. |
Технические характеристики магазина сопротивлений ПрофКиП Р40101:
| Параметр | Значение |
|---|---|
| Метрологические и технические характеристики | |
| Количество декад | 3 |
| Диапазон воспроизведения сопротивления, Ом | 104; 105; 106 |
| Класс точности | 0,05 |
| Номинальное значение напряжения при включении не менее одной ступени декады, кВ | 0,3 |
| Габаритные размеры (В×Ш×Д), мм, не более | 270×380×390 |
| Масса, кг, не более | 5 |
| Условия эксплуатации | |
| Температура окружающей среды, ºС | от +19 до +21 |
| Относительная влажность, % | от 30 до 80 |
| Атмосферное давление, кПа | от 84 до 106 |
Комплект поставки ПрофКиП Р40101
| № | Наименование | Количество |
|---|---|---|
| 1 | Магазин сопротивлений ПрофКиП Р40101 | 1 |
| 2 | Паспорт ПРШН.411642.100-2020 ПС | 1 |
| 3 | Методика поверки РТ-МП-7881-551-2020 | 1 |
