Испытательное оборудование по электромагнитной совместимости (ЭМС) Rohde & Schwarz BBL200
распечатать

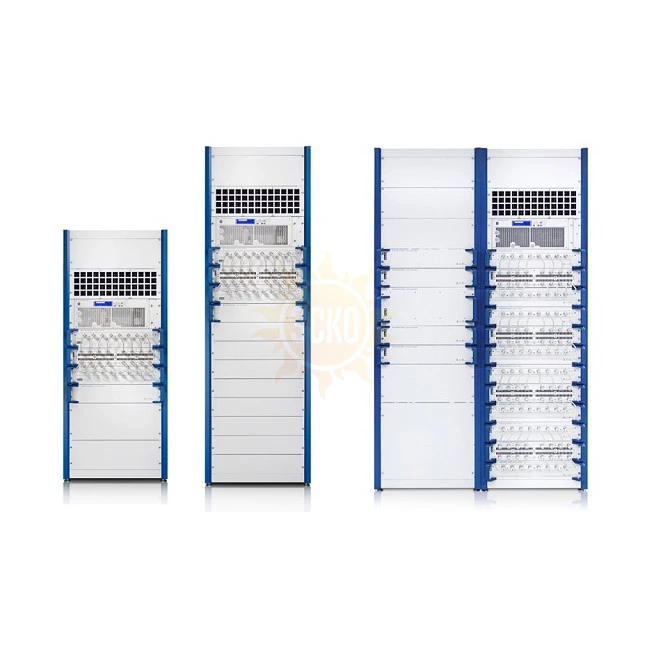

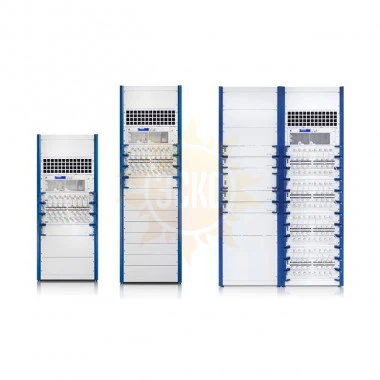

R&S®BBL200 - это семейство современных широкополосных усилителей, предназначенных для задач требующих высокой ВЧ мощности. Особенностью данной серии является использование жидкостного охлаждения.
Описание Rohde & Schwarz BBL200
R&S®BBL200 - это семейство современных широкополосных усилителей с жидкостным охлаждением для задач требующих высокой ВЧ мощности, и для создания полей высокой напряженности. Жидкостное охлаждение обеспечивает высокую эффективность, надежность и, что немаловажно, малошумность во время эксплуатации, не смотря на кажущиеся довольно солидные размеры системы.
Постоянный мониторинг всех параметров работы усилителя обеспечивает максимальную устойчивость и надежность. Пользовательский интерфейс (клавиши и небольшой графический дисплей на лицевой панели базового блока усилителя или более удобный и информативный - графический веб-интерфейс) обеспечивает эффективное управление усилителем, а поддержка LAN и GPIB интерфейсов дистанционного управления позволяет интегрировать усилитель в состав автоматизированной лаборатории или иной системы. Хорошо известные всем web-браузеры как то: Google Chrome, Mozilla, Firefox, Microsoft Internet Explorer - это все, что Вам нужно.
Технические характеристики
|
Частотные диапазоны |
|
9 кГц - 225 МГц |
|
Выходная мощность |
Номинальная мощность |
3000 Вт (64,8 дБм) мин. 3000 Вт (64,8 дБм) |
|
Номинальная мощность |
5000 Вт (67,0 дБм) мин. 5000 Вт (67,0 дБм) |
|
|
Номинальная мощность |
10’000 Вт (70,0 дБм) мин. 10’000 Вт (70,0 дБм) |
|
|
Номинальная выходная нагрузка |
50 Ом |
|
|
Неравномерность усиления |
+/- 3 дБ |
|
|
Диапазон регулировки усиления |
> 15 дБ |
|
|
Паразитный сигнал |
макс. -70 дБн |
|
|
Возможные типы модуляции |
АМ, ЧМ, ФМ, ИМ |
|
|
Входной/ Выходной импеданс |
50 Ом |
|
|
Уровень входного сигнала для номинальной выходной мощности |
-3,4 дБм |
|
|
Максимальный уровень входного сигнала |
+5 дБм (РЧ) |
|
|
Устойчивость к рассогласованию по входу / по выходу |
100% |
|
|
ВЧ-порты и порты измерений |
||
|
Входной ВЧ-порт |
N (f) |
|
|
Выходной ВЧ-порт |
1 5/8" EIA (f) |
|
|
ВЧ-порт измерений |
N (f) |
|
|
Порт регистрации измерений |
N (f) |
|
|
Интерфейсы |
Стандартно |
Ethernet |
|
Охлаждающая система |
Система закрытого типа с автоматизацией выравнивания давления |
39 % Antifrogen® N |
|
Питание |
от 380 до 415 В (преем. тока) |
|
|
Потребляемая мощность |
3000 Вт |
14,2 кВА / <350 ВА |
|
Габаритные размеры усилительной системы |
3000 Вт |
600-1570-1150 |
|
Габаритные размеры теплообменника (Ш-В-Г, мм) |
3000 Вт |
1241-558-400 |
|
Масса |
3000 Вт |
310 кг / 29 кг |
