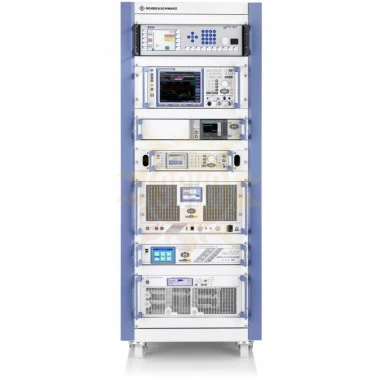

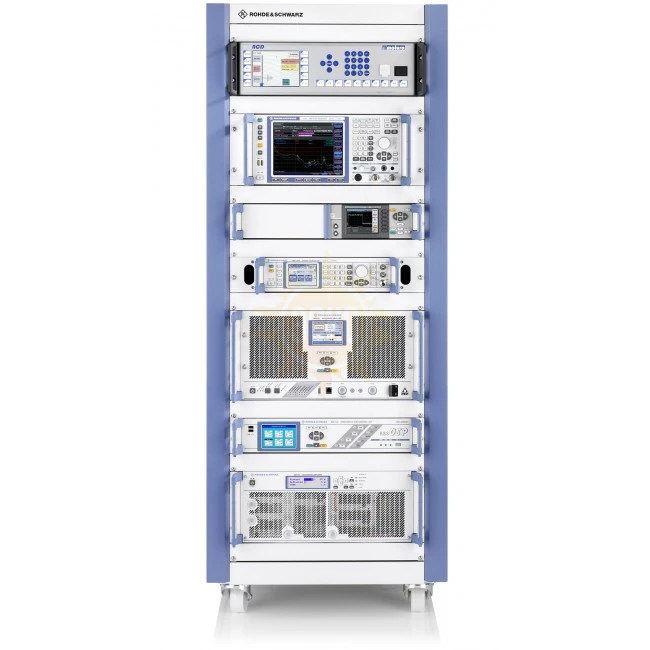

Rohde & Schwarz TS9982

R&S®TS9982 состоит из блока контроля электромагнитной восприимчивости, одного или нескольких усилителей, конвертеров для измерений наведенных помех, антенн для измерений излучений и датчика поля. Система полностью управляется компьютером, что позволяет исполнять воспроизводимые и полностью автоматические тестовые последовательности. Также можно активировать интерактивный тестовый режим для запуска дальнейших тестов или изменений.

• Элемент контроля электромагнитной восприимчивости включает генератор сигнала, переключатель каналов, измеритель мощности и цепь блокировки. Использование R&S®IMS, где в одном блоке сочетаются все эти элементы, позволяет получить весьма компактную систему. Благодаря небольшому числу компонентов системы стойка обычно не нужна.
• Для больших систем с особыми требованиями, какие появляются при измерении готовых автомобилей, для элемента контроля электромагнитной восприимчивости используются отдельные компоненты. В этом случае, ядром системы является переключающий блок R&S®TS-RSP, который при необходимости настраивается с помощью различных модулей и за счет увеличения мощности внешних переключателей до 10 кВт.
• Все компоненты системы, основанной на опыте множества повсеместно реализованных систем, идеально соответствуют друг другу, обеспечивая эффективную генерацию поля для испытываемых устройств.
• В микроволновом диапазоне частот от 1 ГГц до 40 ГГц мобильная система тестирования работает в непосредственной близости от испытываемого устройства, тем самым предотвращая потери в кабеле для частот свыше 3 ГГц.
• Цепь блокировки, которая выключает питание, если, например, открыта дверь в павильон, обеспечивает безопасность персонала и всегда включается в систему.

Программное обеспечение

• Система измерений электромагнитной восприимчивости R&S®TS9982 поставляется с программным обеспечением системы измерений ЭМС R&S® EMC32 для Windows. Программное обеспечение позволяет производить измерения электромагнитной восприимчивости по всем необходимым стандартам автоматически и вручную. R&S®EMC32 - удобный, экономически выгодный и надежный инструмент, обеспечивающий быструю и легкую работу с системой, а также высокую производительность. Расширенные возможности тестирования и настройки обеспечивают высокую повторяемость результатов. Программное обеспечение на базе R&S®EMC32 включено в пакет программ R&S®IMS в качестве операционной системы R&S®IMS.
