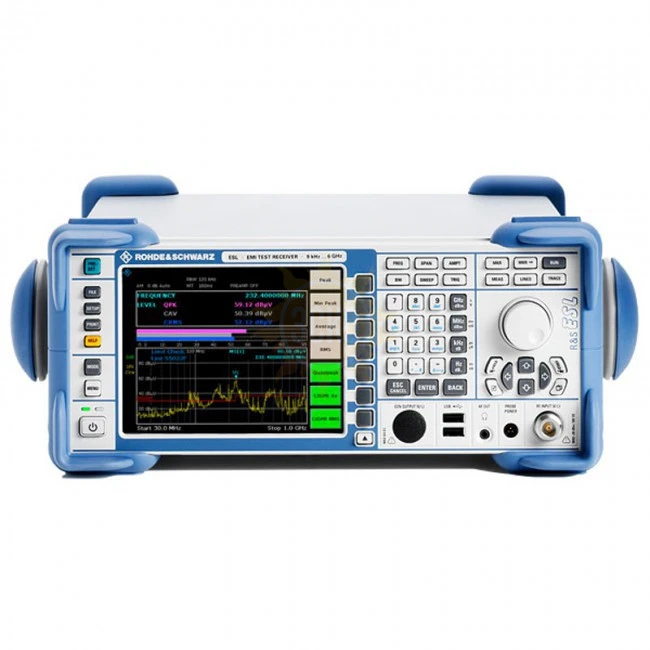

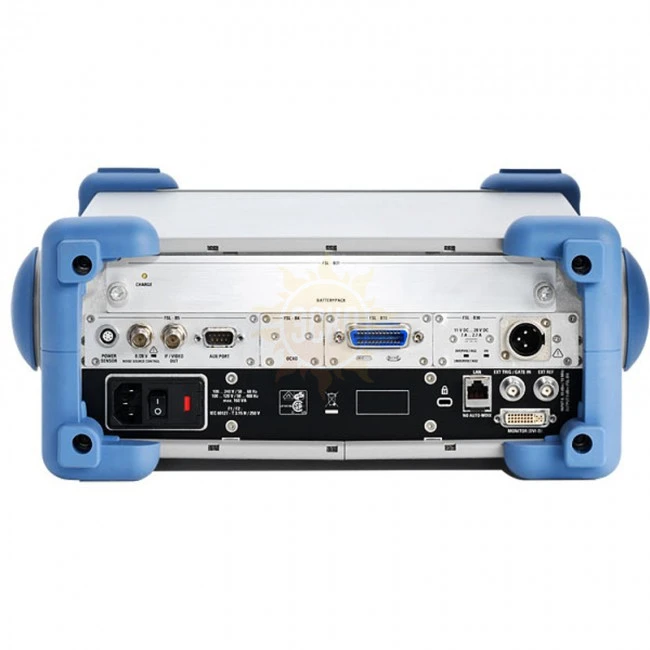

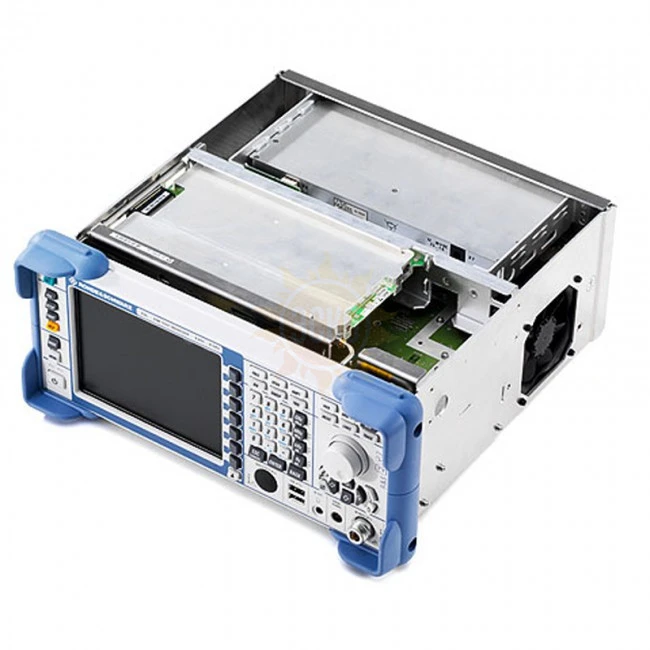

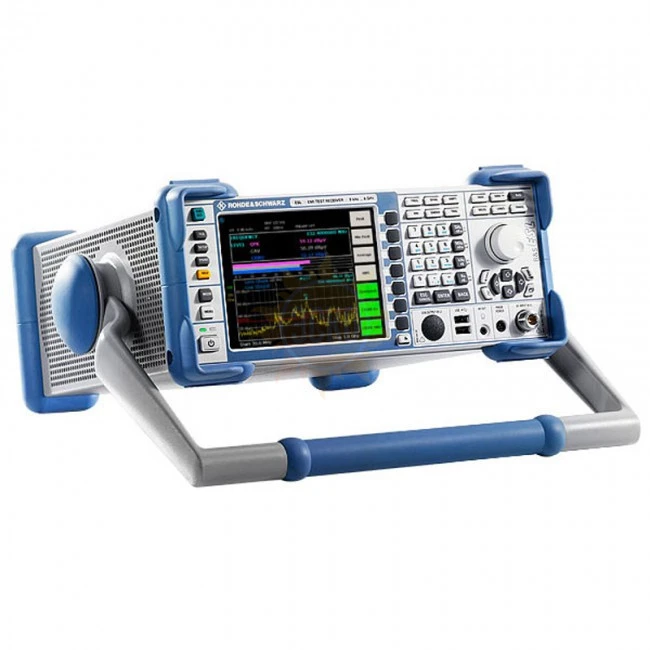

ESL6.06 — тестовый приемник электромагнитных помех

Артикул: 1300.5001.06
Частотный диапазон от
9 кГц
Частотный диапазон до
6 ГГц
Сопротивление
50 Ом
Интерфейс
USB, GPIB, LAN
Разрешение
1 Гц
Тип разъема
3.5 мм
Цена по запросу
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  1 год
Госреестр 41606-09
до 23.09.2024
Межповерочный интервал  1 год
ТД «ЭСКО» официальный дистрибьютор Rohde & Schwarz в России

Описание Rohde & Schwarz ESL6.06

Тестовый приемник Rohde & Schwarz ESL сочетает в себе два прибора: измерительный ЭМП-приемник для проведения испытаний на ЭМС, согласно последним стандартам, и полнофункциональный анализатор спектра для разнообразных лабораторных задач. Тестовый приемник R&S® ESL – это идеальный выбор в условиях ограниченного бюджета. R&S® ESL может работать от внутренней перезаряжаемой батареи независимо от источника питания переменного тока и проводить измерение мощности с помощью датчиков мощности R&S® NRP-Zxx.

Характеристики Rohde & Schwarz ESL6.06

Параметры Значение
Диапазон частот от 9 кГц до 6 ГГц
Точность воспроизведения частоты 1 x 10–6
С опорным генератором R&S®FSL-B4 (OCXO) 1 x 10–7
Время измерения
Режим приемника/сканирование (на шаг частоты) выбор от 100 мкс до 100 с
Режим анализатора/время развертки выбор от 2,5 мс до 16000 с, нулевая полоса обзора – от 1 мкс до 16000 с
Полоса разрешения (по уровню –3 дБ) от 10 Гц до 10 МГц с кратностью шага 1/3
Полоса разрешения (по уровню –6 дБ) 200 Гц, 9 кГц, 120 кГц, 1 МГц (импульсн.)
Полоса видеофильтра от 1 Гц до 10 МГц с кратностью шага 1/3
Уровень
Максимальный уровень радиосигнала (входное ослабление ≥ 10 дБ) +30 дБмВт (= 1 Вт)
Максимальная импульсная энергия 10 мВт·с
Максимальное импульсное напряжение 150 В
Точка пересечения третьего порядка (TOI) тип. +18 дБмВт
Точка компрессии по уровню 1 дБ +5 дБмВт
Средний уровень собственных шумов (DANL) (с полосой разрешения 1 Гц (БПФ-фильтр) и предусилителем R&S®FSL-B22)
9 кГц < f < 3 МГц тип. –115 дБмВт
f = 500 МГц тип. –162 дБмВт
f = 3 ГГц тип. –158 дБмВт
Детекторы
Тип детекторов полож./отриц. пиковый, автопиковый, среднеквадратический, квазипиковый, усредняющий, отсчетов, усредняющий с постоянной времени прибора (среднее CISPR), среднеквадратического усреднения (CISPR RMS)
Погрешность измерения уровня f < 3 ГГц (<0,5 дБ)
f < 6 ГГц (<0,8 дБ)
Следящий генератор
нет
Нормальные условия эксплуатации
Температура окружающей среды от +18°С до +28°С
Относительная влажность воздуха от 30% до 80%
Рабочие условия эксплуатации
Температура окружающей среды от 0°С до +50°С
Относительная влажность воздуха от 40% до 95%
Условия хранения и транспортирования
Температура окружающей среды от -40°С до +70°С
Относительная влажность воздуха 95%
Условия хранения и транспортирования
Напряжение от 100 В до 240 В
Частота, от 50 Гц до 400 Гц
Потребляемая мощность не более 65 Вт
Напряжение питания постоянного тока с опцией R&S FSL-B30 от 10 В до 28 В
Ток питания с опцией R&S FSL-B30 от 2 А до 8 А
Время прогрева 30 мин
Физические характеристики
Габаритные размеры (ширина x высота x глубина) 409 x 158 x 465 мм
Масса, не более 8 кг
