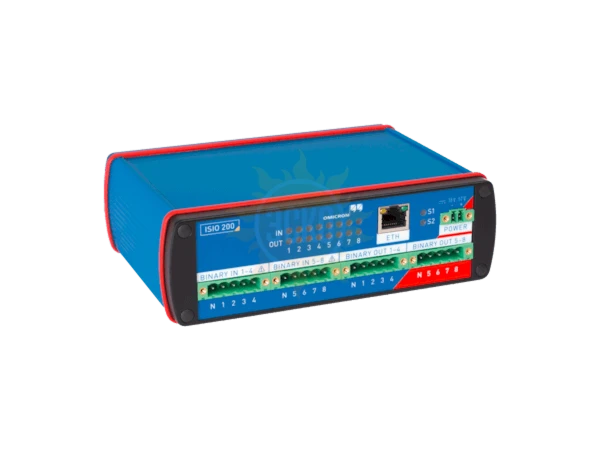

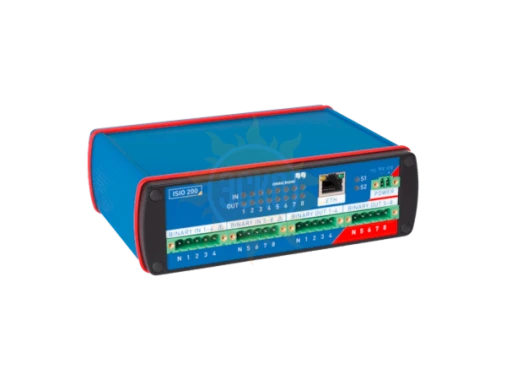

ISIO 200 Терминал двоичных вводов-выводов с интерфейсом IEC 61850

ISIO 200 — это простой и универсальный терминал двоичных вводов-выводов с интерфейсом IEC 61850. Протокол GOOSE обеспечивает быстрый обмен данными с испытательными комплектами CMC, а также передачу сообщений в реальном времени между терминалом и одноранговыми устройствами. Благодаря архитектуре «клиент-сервер» ISIO 200 легко интегрируется в системы автоматизации подстанций (САП) и поддерживает взаимодействие с контроллером станции.

При подключении к испытательному комплекту CMC терминал ISIO 200 увеличивает количество двоичных вводов/выводов испытательной системы. В качестве компонента системы автоматизации подстанций терминал обрабатывает дополнительные двоичные сигналы. Благодаря компактной конструкции терминалы двоичного ввода/вывода можно расположить везде, где это необходимо.

• Добавление двоичных вводов /выводов
  Терминал ISIO 200 обеспечивает дополнительные вводы / выводы для систем, связанных с IEC 61850. Он предоставляет поддержку для сложных сценариев испытаний, производимых с помощью испытательных комплектов CMC, а также для систем автоматизации подстанций, где двоичные вводы /выводы на реле и контроллерах присоединений отсутствуют или их недостаточно.
• Сопряжение с распределительным устройством
  Для сопряжения с различными комбинациями разъединителей и автоматических выключателей можно выбрать несколько моделей данных в рамках стандарта IEC 61850.
• Сопряжение с реле максимального тока
  Сопряжение стандартных реле максимальной токовой защиты, оснащенных только двоичными вводами /выводами, с САП стандарта IEC 61850 может осуществляться через терминал ISIO 200 с соответствующей моделью данных.
• Интерфейс РЗ с каналом связи
  Терминал ISIO 200, использующий обмен сообщениями GOOSE через глобальные каналы связи между подстанциями, служит в качестве интерфейса РЗ с каналом связи для реле со стандартными двоичными вводами /выводами.

Ключевые особенности

• Испытания комплексных схем защиты с помощью испытательных комплектов СМС
• Удаленное управление двоичными выходами
• Совместная интеграция традиционных устройств и систем стандарта IEC 61850
• Интерфейс состояния с моделями данных для реле максимальной токовой защиты, распределительного устройства и РЗ с каналом связи
• Индикация задержек и ошибок GOOSE-сообщений с помощью выходного контакта аварийных сигналов
