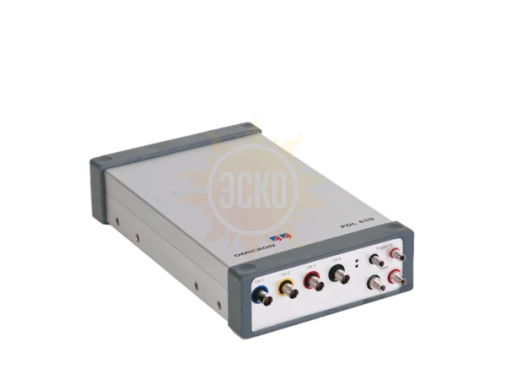

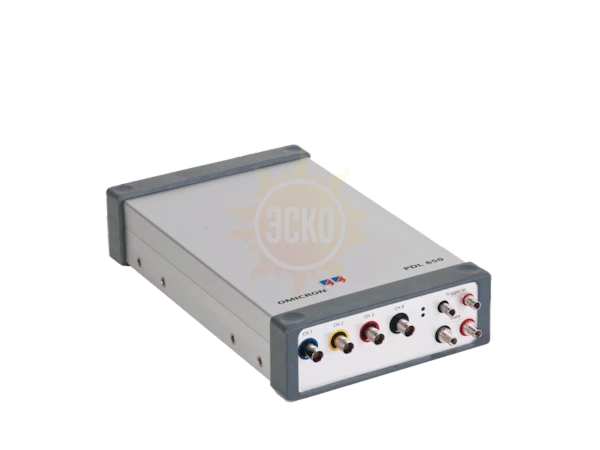

PDL 650 Выявление частичных разрядов в силовых трансформаторах акустическим методом

PDL 650 представляет собой систему локализации частичных разрядов (ЧР) акустическим методом для определения местонахождения дефектов изоляции в силовых трансформаторах. Даже на начальном этапе дефекты изоляции создают измеримые частичные разряды, издающие электрические и акустические сигналы. PDL 650 измеряет акустические сигналы с помощью ряда датчиков, установленных на поверхности трансформатора.

• Портативная установка
  PDL 650 представляет собой легкую модульную установку, которую можно быстро и удобно доставить на место эксплуатации силовых трансформаторов для локализации частичных разрядов в их изоляции.
• Безопасная эксплуатация
  При подключении с помощью волоконно-оптических кабелей устройство PDL 650 обеспечивает полную электрическую изоляцию между датчиками системы и блоком управления, а следовательно, и максимальную безопасность оператора.
• Надежность измерений
  Измерения частичных разрядов с MPD 600 можно использовать для запуска акустических измерений с PDL 650 для обеспечения максимально точной локализации ЧР в средах с высоким уровнем помех.
• Визуализация обнаруженных повреждений
  Чтобы облегчить работу пользователю, программное обеспечение PDL 650 отображает результаты измерений в трехмерном визуальном представлении так, что оператор может четко видеть связанные с ЧР локации дефектов изоляции внутри трансформатора.

Программное обеспечение PDL 650 определяет расположение поврежденного участка изоляции трансформатора на основе значения разницы во времени поступления сигналов с датчиков акустических колебаний. Координаты поврежденного участка отображаются на трехмерной модели трансформатора. Это дает пользователям возможность оперативно принять меры по предотвращению отказа.

PDL 650 регистрирует активность ЧР акустическим методом, позволяя с высокой точностью локализовать ослабленные или поврежденные участки изоляции в силовых трансформаторах. По результатам измерений можно запланировать и своевременно провести ремонтные работы.

Основные особенности

• Точная оценка потребности в запчастях и ремонтных работах благодаря определению местонахождения дефекта
• Простота создания отчетов и записей
• Безопасность благодаря гальванической развязке оператора от высокого напряжения
• Удобство и портативность благодаря малому весу, небольшому размеру и работе от аккумуляторов

Область применения

• Производство трансформаторов
• Заключительные приемо-сдаточные испытания при производстве трансформаторов
• Ежегодное обслуживание трансформаторов
• Обнаружение неисправностей до возникновения необходимости ремонта
