UHF 800 Портативная система для ультравысокочастотных измерений и анализа частичных разрядов

Наша удобная портативная система UHF 800 с высокой точностью измеряет и анализирует частичные разряды (ЧР) в диапазоне ультравысоких частот (УВЧ) от 100 до 2000 МГц при офлайн- и онлайн-тестировании на распределительных устройствах с элегазовой изоляцией (GIS), линиях с элегазовой изоляцией (GIL), маслонаполненных силовых трансформаторах и концевых муфтах силовых высоковольтных кабелей. Система УВЧ-испытаний ЧР применяется для оценки состояния и выявления повреждений изоляции электрического оборудования в испытательных средах с множеством помех. Портативная модульная конструкция позволяет быстро и просто подключить систему при плановых и типовых испытаниях в высоковольтных лабораториях и на испытательных стендах, а также при полевых приемочных испытаниях и выявлении повреждений.

• Простое подключение для измерения ЧР

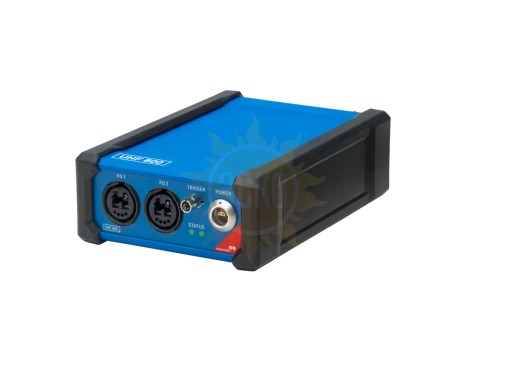

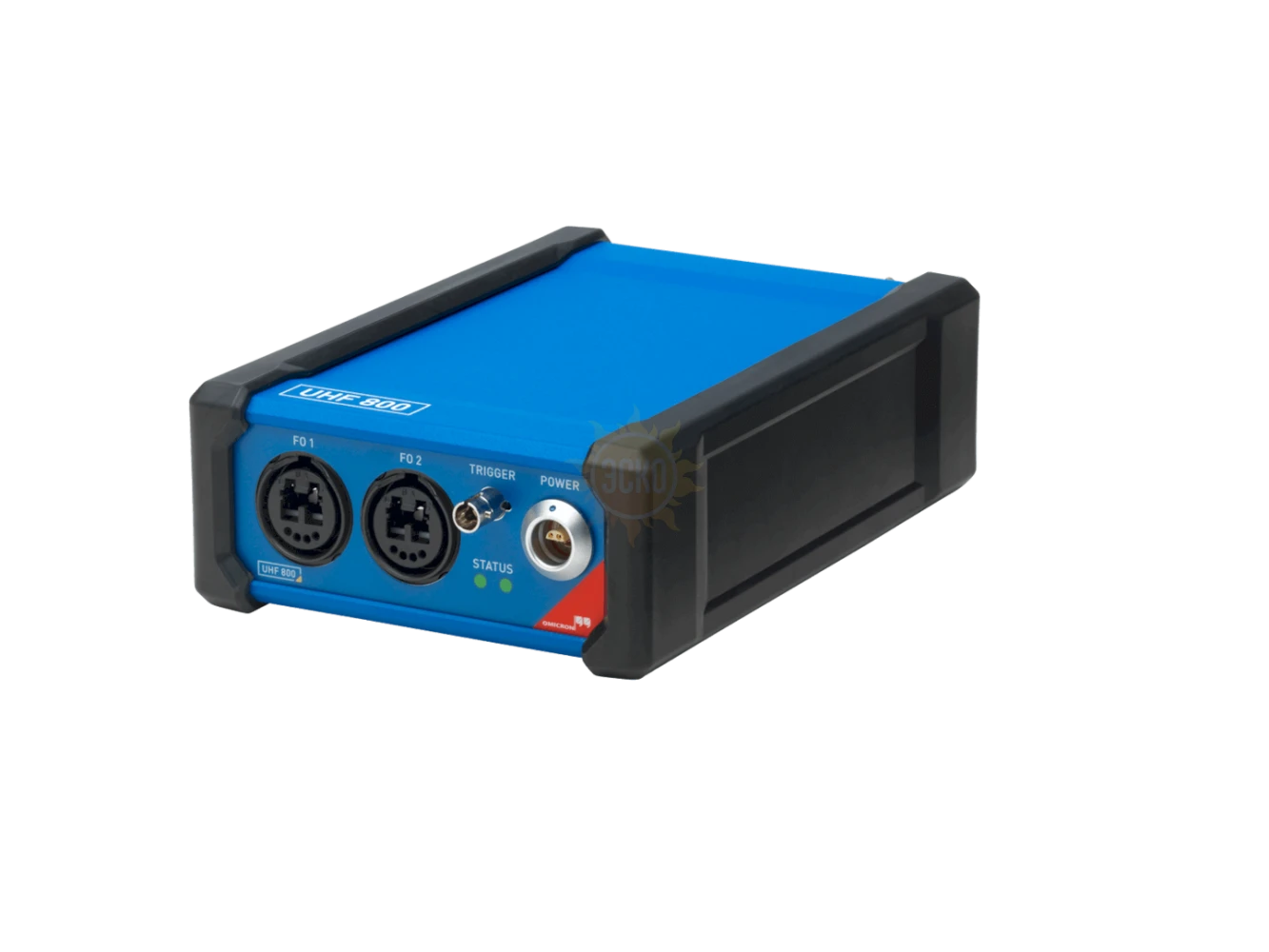

  Устройство сбора данных UHF 800 оснащено двумя надежными входными каналами для быстрого и безопасного подключения к главному блоку управления MCU2 и к дополнительным устройствам сбора данных с помощью оптоволоконных кабелей.
• Измерения ЧР в широком УВЧ-диапазоне
  Измерительная система UHF 800 обеспечивает высокую точность измерений ЧР в диапазоне ультравысоких частот от 100 до 2000 МГц. С помощью функции оценки спектра и настраиваемых фильтров измерений можно быстро выбрать оптимальное соотношение «сигнал/шум» для проведения высокочувствительных измерений ЧР и надежного выявления ЧР в испытательной среде.
• Масштабируемая система для синхронного измерения ЧР в диапазоне УВЧ
  Систему измерения и анализа ЧР UHF 800 легко расширить путем подсоединения нескольких устройств сбора данных UHF 800 для синхронных многоканальных измерений ЧР на распределительных устройствах с элегазовой изоляцией (GIS), линиях с элегазовой изоляцией (GIL), маслонаполненных трансформаторах и концевых муфтах силовых высоковольтных кабелей. Устройства добавляются путем последовательного подключения к главному блоку управления MCU2 с помощью оптоволоконных кабелей.
• Гибкое ПО для упрощения измерений и анализа
  Система UHF 800 применяется вместе с программным набором MPD Suite с обновленными функциями быстрого измерения и анализа ЧР, которые включают возможность записывать и воспроизводить проведенные измерения, с легкостью регулировать диапазон частот измерений, определять профили испытаний и создавать настраиваемые протоколы.

Надежная оценка состояния изоляции и выявление повреждений

Измерения ЧР на месте эксплуатации по стандарту IEC 60270 часто бывают неэффективными из-за помех в окружающей среде. Выполнение таких измерений в диапазоне ультравысоких частот (100–2000 МГц) значительно повышает надежность результатов и позволяет с высокой точностью оценивать состояние изоляции и выявлять в ней повреждения. Поскольку многочисленные помехи от мобильной связи, сигналов радаров и коронных разрядов обычно занимают более низкий и узкий диапазон частот, измерения ЧР, проводимые в диапазоне УВЧ, обеспечивают оптимальное соотношение «сигнал/шум» и точный результат практически без влияния внешних источников.

Комбинированные измерения ЧР для комплексной проверки состояния изоляции

Систему UHF 800 для измерения и анализа ЧР можно использовать отдельно либо в сочетании с измерительной системой MPD 800 той же направленности для комплексного измерения ЧР в стандартном и УВЧ-диапазонах. Это обеспечивает более точную оценку состояния изоляции высоковольтного оборудования, например маслонаполненных силовых трансформаторов. Несколько устройств сбора данных ЧР UHF 800 и MPD 800 можно объединить в одну систему под управлением ПО MPD Suite для синхронного многоканального измерения и анализа ЧР.

Ключевые особенности

• Высокочувствительные измерения ЧР в диапазоне ультравысоких частот от 100 до 2000 МГц.
• Функция оценки спектра и настраиваемые фильтры измерений обеспечивают оптимальное соотношение «сигнал/шум» в средах с высоким уровнем помех.
• Прочная конструкция и гибкая конфигурация упрощают проведение измерений ЧР в высоковольтных лабораториях, на испытательных стендах и в полевых условиях.
• Поддержка стандартов CIGRE, описанных в «Практическом руководстве по испытанию чувствительности» (техническая брошюра 654).
• Одно- или многоканальные синхронные измерения ЧР в диапазоне УВЧ в онлайн- или офлайн-режиме на распределительных устройствах с элегазовой изоляцией (GIS), линиях с элегазовой изоляцией (GIL), маслонаполненных трансформаторах и концевых муфтах силовых высоковольтных кабелей.
• Настраиваемый интерфейс пользователя для проведения испытаний ЧР и создания протоколов по заданным параметрам.

Области применения

Система UHF 800 отлично подходит для проверки перечисленного ниже оборудования во время плановых и типовых испытаний в высоковольтных лабораториях и на испытательных стендах, а также в ходе приемочных испытаний и устранения неполадок на месте эксплуатации:

• распределительные устройства с элегазовой изоляцией (GIS);
• линии с элегазовой изоляцией (GIL);
• маслонаполненные силовые трансформаторы;
• концевые муфты силовых высоковольтных кабелей.

Система UHF 800 с высокой точностью измеряет и анализирует ЧР при офлайн- и онлайн-испытаниях на распределительных устройствах с элегазовой изоляцией (GIS), линиях с элегазовой изоляцией (GIL), маслонаполненных силовых трансформаторах и концевых муфтах высоковольтных кабелей. Пользователь может с легкостью выбрать оптимальное соотношение «сигнал/шум» для проведения высокочувствительных измерений ЧР в испытательных средах с высоким уровнем помех
