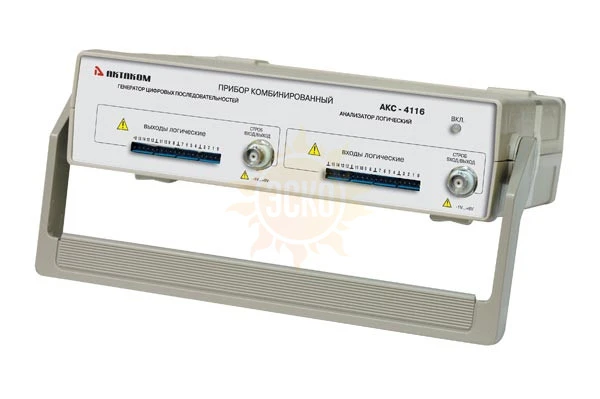

АКС-4116 Прибор USB комбинированный (ЛА+ГП)

распечатать описание в PDF

Артикул: 48411600

АКС-4116 Прибор USB комбинированный (ЛА+ГП)

Напряжение питания

+6 В / ~220 В / 50 Гц, 15 Вт

Частота внутреннего тактирования

2 Гц...100 МГц

Частота внешнего тактирования

до 50 МГц

Особенности

внешняя синхронизация

Написать в

Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.

Запросите сейчас — зафиксируйте цену до возможного роста.

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 14 месяцев

ТД «ЭСКО» официальный дистрибьютор Актаком в России

Назначение АКС-4116:

АКС-4116 - комбинированный прибор (генератор цифровых последовательностей + логический анализатор) — приставка к компьютеру.

Два независимых прибора в одном:

16-канальный генератор цифровых последовательностей обеспечивает формирование цифровых тестовых последовательностей параллельно-последовательного кода.
Логический анализатор предназначен для анализа потока цифровых данных одновременно по 16 каналам с частотой дискретизации до 200 МГц, а также может быть использован в качестве цифрового регистратора данных. Генератор паттернов предназначен для работы в автоматизированных системах тестирования и диагностики цифровых схем и устройств с использованием персонального компьютера

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

Параметры	Значение
Количество каналов	6
Длина памяти на канал	256 кбит
Частота внутреннего тактирования	2 Гц...100 МГц.
Частота внешнего тактирования	50 МГц
Амплитуда выходного напряжения	1,8...4,3 В шаг 1,2 мВ.
Нагрузка выходов цифровых каналов	200 Ом, 20 пФ
Внешняя синхронизация
Запуск внешних устройств
Напряжение на входах внешнего тактирования и синхронизации	–1...+6 В
Регулируемые пороги срабатывания при внешней синхронизации/тактировании
Питание	+6 В / ~220 В / 50 Гц, 15 Вт
Интерфейс	USB 1.1
ЛОГИЧЕСКИЙ АНАЛИЗАТОР
Количество каналов	16 входных каналов
Объем буфера	до 2 М выборок на каждый канал
Произвольная регулировка предзаписи и послезаписи
Частота внутреннего тактирования	2,5 кГц…200 МГц
Частота внешнего тактирования	3 МГц…37,5 МГц (метасинхронный режим)
Синхронный сбор данных	10 Гц ... 25 МГц
Шаг частот дискретизации	1; 2; 5
Установки порогов срабатывания по входам	–1,8...+6,9 В (с дискретностью 100 мВ)
Условия синхронизации:	запуск по фронту, запуски по шаблону, запуск "Шаблон ИЛИ Фронт", "Шаблон И Фронт", запуск "Шаблон, ЗАТЕМ Фронт", "Фронт, ЗАТЕМ ШАБЛОН", запуск по длительности в различных комбинациях режимы запуска: безусловный, условный, однократный режим, самописец.
ТРЕБОВАНИЯ К КОМПЬЮТЕРУ:
USB 1.1.
Установленная операционная система Windows XP
Видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет
Для использования звуковых сообщений программы необходимы звуковая плата и колонки
Для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб

Комплектация Aktakom АКС-4116

Комплект поставки АКС-4116

№	Наименование	Количество
1.	AKC-4116 модуль	1шт.
2.	Блок питания	1шт.
3.	USB кабель для соединения с ПК	1шт.
4.	Набор соединительных проводов	1шт.
5.	Краткое руководство по установке и паспорт	1шт.
6.	Руководство по эксплуатации и программное обеспечение под Windows XP (компакт-диск)	1шт.
