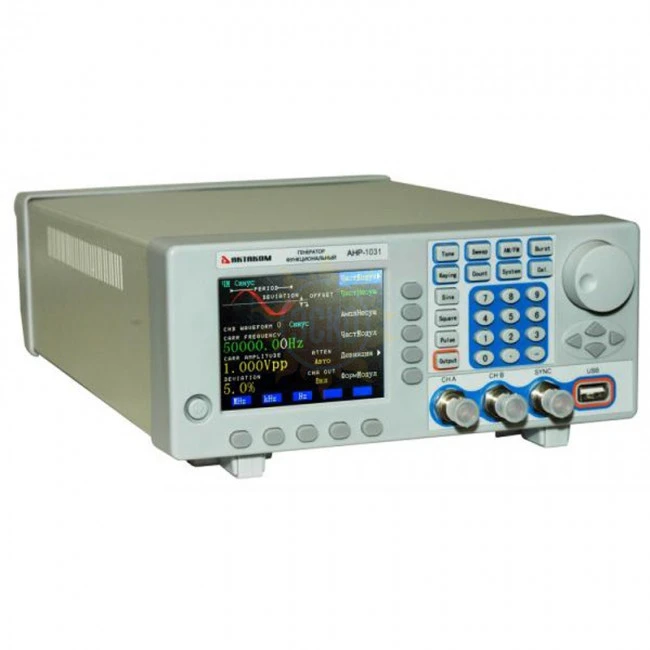

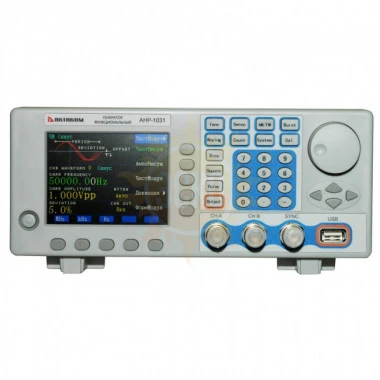

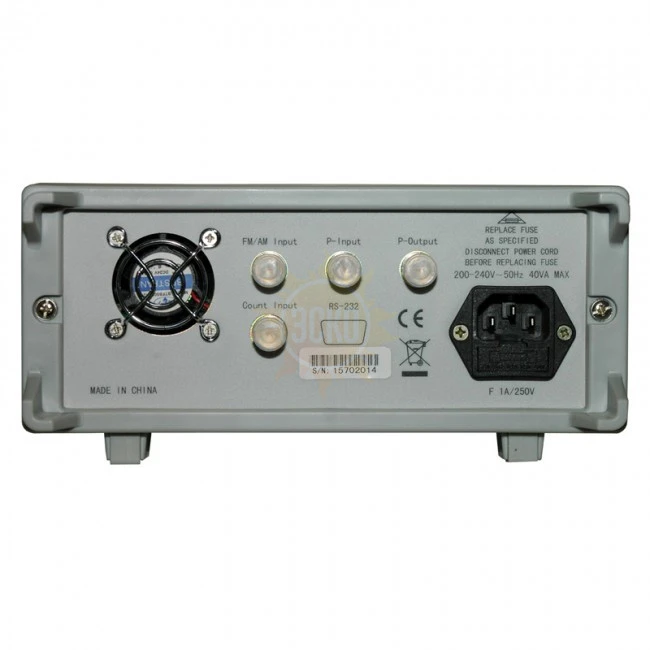

АНР-1031 — генератор функциональный
распечатать
Генератор предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.
до 23.07.2017
Описание Актаком АНР-1031
Генератор АНР-1031 предназначен для настройки и испытания систем и приборов, используемых в радиоэлектронике, связи, автоматике, вычислительной технике, приборостроении. Применяется в ремонтных и научно-исследовательских лабораториях.
Особенности генератора АНР-1031:
- прямой цифровой синтез
- 2 канала
- режим свипирования
- режим выдачи пачек импульсов
- виды модуляции: амплитудная модуляция, частотная модуляция, частотная манипуляция, амплитудная манипуляция, фазовая манипуляция
- источник модуляции: внутренний, внешний
- память: 40 групп настроек
- выходной импеданс: 50 Ом, высокий
- источник синхронизации: внутренний, внешний (TTL/CMOS уровень, низкий уровень <0,3 В, высокий: > 4 В)
- встроенный частотомер 100 МГц
- аттенюатор (канал А): 0.. 60 дБ c шагом 20 дБ
- дисплей: графический, цветной ЖК TFT 5,7" с поддержкой отображения формы
- интерфейс USB host, USB device, RS-232
- питание: 220 В АС ±10%, 50 Гц±5%
- потребляемая мощность: < 30ВА
- габаритные размеры: 254x103x374 мм
- масса: 3,15 кг
Характеристики Актаком АНР-1031
| Параметры | Значения |
|---|---|
|
Параметры сигнала |
|
|
Форма сигнала |
синус, меандр, импульс, DC |
|
Длина записи |
3...16000 точек |
|
Разрешение по амплитуде |
10 бит |
|
Дискретизация |
180 Мвыб/с |
|
Частотные характеристики |
|
|
Частота выходного сигнала |
40 мкГц...30 МГц (синус) 40 мкГц...5 МГц (иные) |
|
Разрешение |
40 мГц (40 мГц...30 МГц) 40 мкГц (40 мкГц...1 кГц) |
|
Точность установки частоты |
± 50 ppm |
|
Амплитудные характеристики |
|
|
Амплитуда выходного сигнала |
2 мВпик...20 Впик (высокий импеданс) |
|
Шаг установки амплитуды |
20 мВпик (для амплитуды >2В) 2 мВпик (для амплитуды <2В) |
|
Точность установки амплитуды |
± (1%+2мВ) (f=1кГц, >5 мВскз) |
|
Неравномерность АЧХ |
±5% (<1 МГц) ±10% (1 МГц≤f≤15 МГц) |
|
Встроенный амплитудный усилитель |
Максимальная выходная мощность: 8 Вт (8 Ом), 2 Вт (50 Ом) Макисмальный выходной уровень: 30 Впик Диапазон частот: 1 Гц...200 кГц |
|
Смещение |
|
|
Диапазон смещения |
±10 В (высокий импеданс) |
|
Разрешение |
20 мВ |
|
Точность |
± (1%+20 мВ) |
|
Свипирование |
|
|
Тип свипирования |
по частоте: линейное по амплитуде: линейное |
|
Диапазон свипирования |
полный |
|
Шаг свипирования |
равен разрешению |
|
Цикл свипирования |
10 мс…60 с |
|
Направление свипирования |
вверх, вниз, вверх-вниз |
|
Синусоида |
|
|
Коэффициент гармоник |
-50 дБн в диапазоне DC...1 МГц -40 дБн в диапазоне 1 МГц…20 МГц -35 дБн в диапазоне 20 МГц...30 МГц |
|
Общие искажения |
≤0,5% (20Гц…200 кГц, 20 В пик) |
|
Меандр |
|
|
Время нарастания/спада |
≤20 нс |
|
Скважность |
50% |
|
Выброс |
≤5% |
|
Импульс |
|
|
Время нарастания/спада |
≤20 нс |
|
Скважность |
1%...99% |
|
Длительность импульса |
50 нс...5 с |
|
Разрешение |
10 нс |
|
Выброс |
≤5% |
|
Амплитудная модуляция |
|
|
Источник модуляции |
внутренний, внешний |
|
Коэффициент модуляции |
0,0...200,0% |
|
Частотная модуляция |
|
|
Источник модуляции |
внутренний, внешний |
|
Девиация частоты |
0...20% |
|
Фазовая манипуляция |
|
|
Источник модуляции |
внутренний, внешний |
|
Фазовый сдвиг |
0..360° |
|
Разрешение |
11,25º |
Канал B
| Параметры | Значения |
|---|---|
|
Параметры сигнала |
|
|
Форма сигнала |
22 типа |
|
Длина записи |
1024 точек |
|
Разрешение по амплитуде |
8 бит |
|
Дискретизация |
10 Мвыб/с |
|
Частотные характеристики |
|
|
Частота выходного сигнала |
10 мГц...1 МГц (синус) 10 мГц...50 кГц (другие типы) |
|
Разрешение |
10 мГц |
|
Точность установки частоты |
± (10 ppm + 10 мГц) |
|
Амплитудные характеристики |
|
|
Амплитуда выходного сигнала |
50 мВпик...20 Впик (высокий импеданс) |
|
Шаг установки амплитуды |
20 мВпик |
|
Отношение к каналу A |
|
|
Частота канала B |
возможность установки частоты канала B как гармоника от канала A |
|
Номер гармоники |
0,1..250 |
|
Частота гармоники |
≤1 МГц |
|
Фазовый сдвиг между каналами |
11,25º/шаг - грубо 2º/шаг - точно |
|
Режим выдачи пачек |
|
|
Режимы |
непрерывный, одиночный |
|
Диапазон |
10 мГц...1 МГц |
|
Частота выдачи пачек |
40 мГц..500 кГц |
|
Длительность |
1...65000 циклов |
|
Частотомер |
|
|
Частотный диапазон |
1 Гц…100 МГц |
|
Амплитуда |
100 мВпик…20 Впик |
|
Диапазон |
1...4000000000 |
Комплектация Актаком АНР-1031
| № | Наименование | Количество |
|---|---|---|
| 1. | Прибор | 1 |
| 2. | Шнур питания | 1 |
| 3. | Кабель BNC | 1 |
| 4. | Измерительный кабель | 1 |
| 5. | Кабель USB | 1 |
| 6. | Руководство по эксплуатации | 1 |
