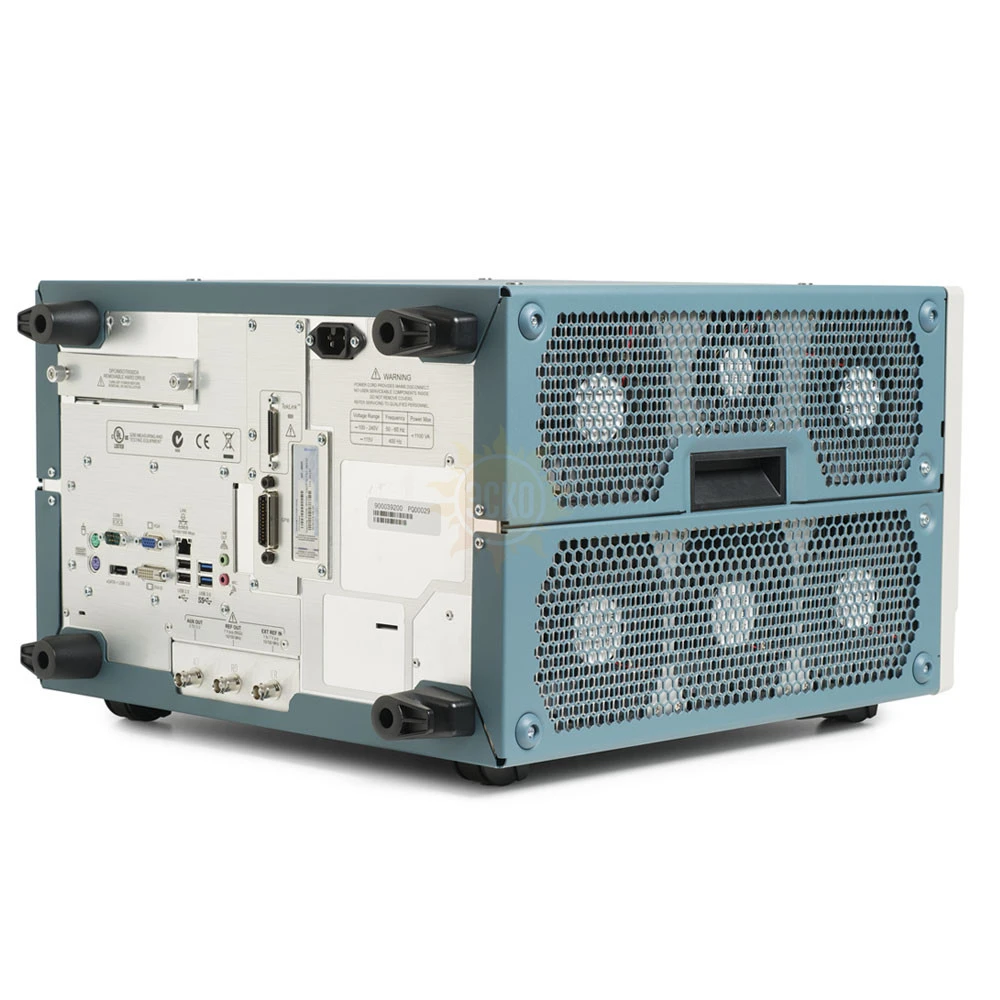

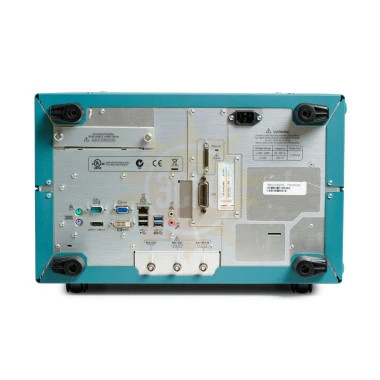

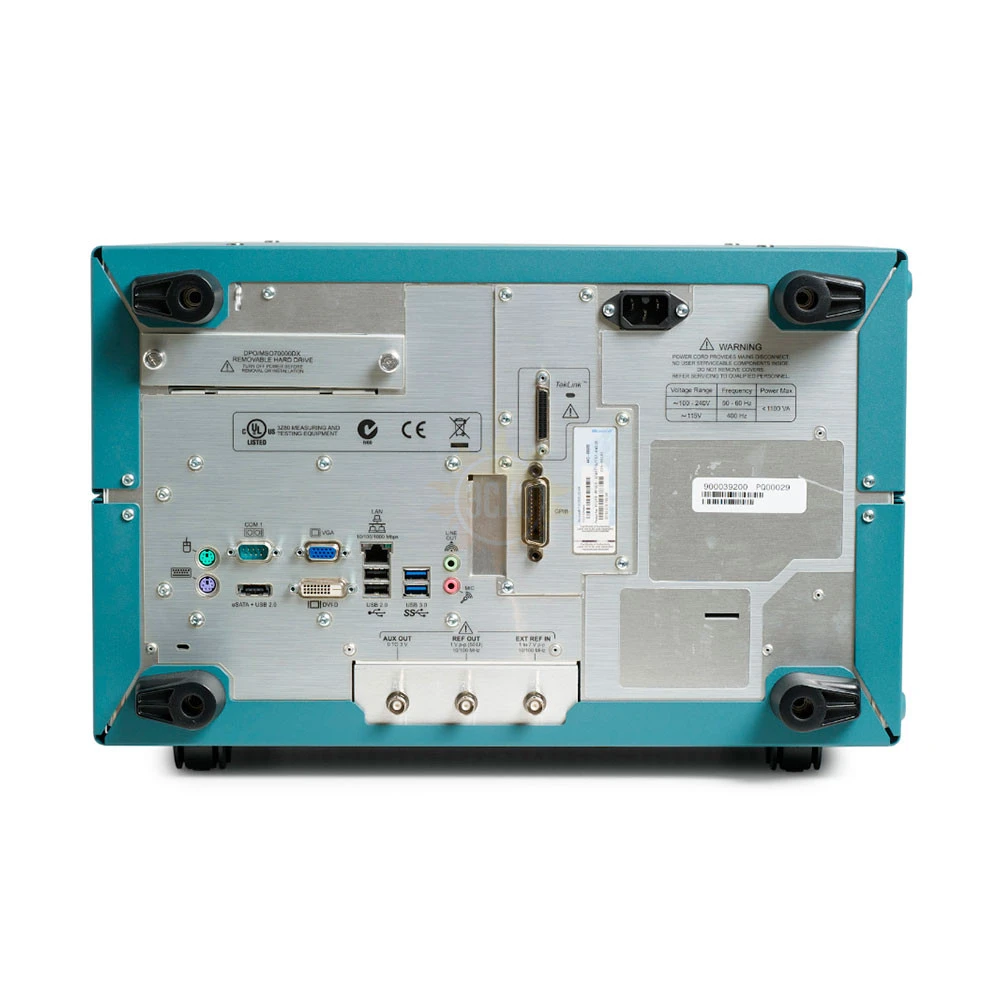

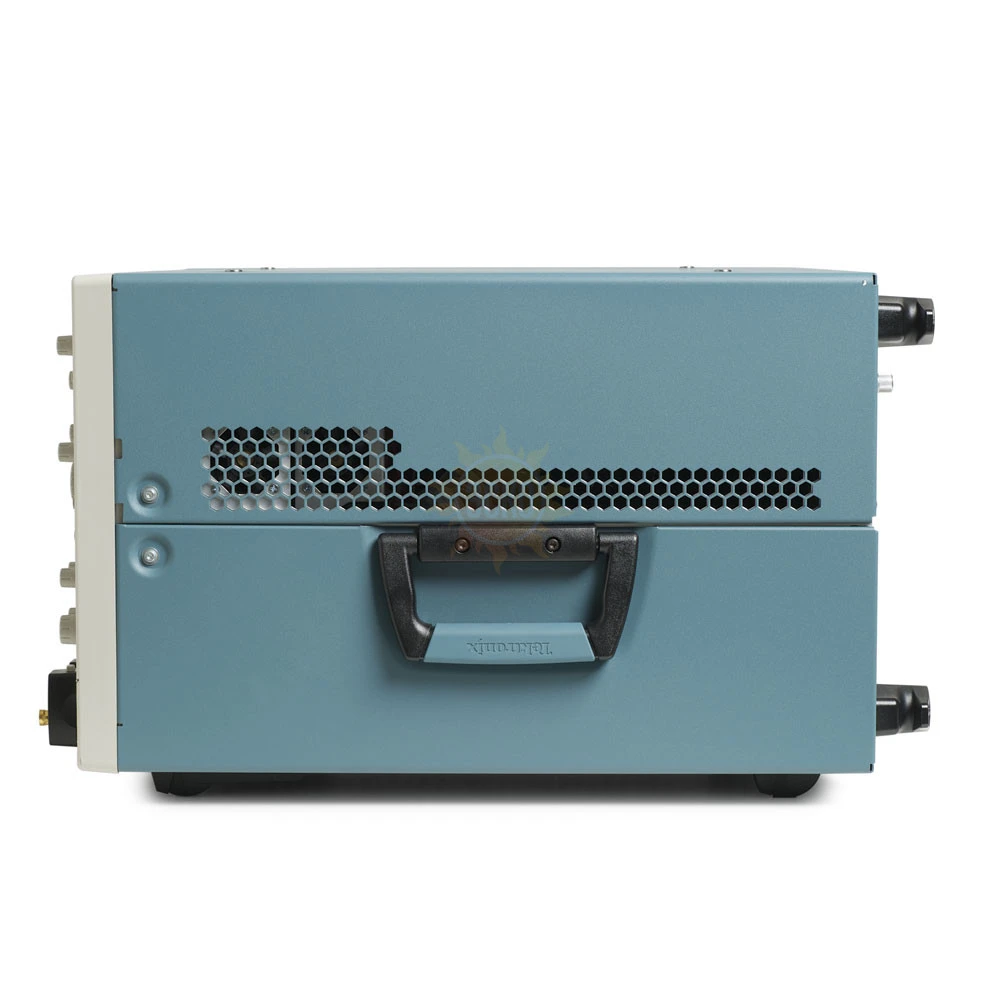

DPO70404C — цифровой осциллограф

Артикул: DPO70404C
Частота дискретизации
25 Гвыб/с
Полоса пропускания ГГц
4
Частота дискретизации
25 Гвыб/с
Количество каналов
4
Исполнение
Настольный
Объем памяти (количество точек) на канал
10М
Тип осциллографа
Цифровой запоминающий
Снят с производства
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  1 год
Госреестр 48470-11
до 27.10.2026
Межповерочный интервал  1 год
ТД «ЭСКО» официальный дистрибьютор Tektronix в России

Особенности и преимущества осциллографа DPO70404C:

  • Скорость выборки в реальном времени до 50 Гвыб/с;
  • Длина записи до 250 мегавыборок с функцией MultiView Zoom™ для быстрой навигации;
  • Самая высокая скорость захвата – более 300000 осциллограмм в секунду на канал;
  • Самая широкая полоса пропускания – до 20 ГГц дает возможность работать с самыми современными высокоскоростными последовательными интерфейсами;
  • Превосходная целостность сигнала и отличное соотношение сигнал-шум позволяет увидеть самое точное отображение осциллограмм;
  • Система запуска Pinpoint® – минимальное время нахождения проблем в сигнале для эффективной диагностики и быстрого поиска решений;
  • Система запуска по последовательным интерфейсам со скоростями до 5 Гбит/с – обеспечивает срабатывание по определенной последовательности протокола NRZ или других 8/10-битных комбинаций для выделения эффектов, зависящих от комбинации данных;
  • Поиск и маркировка позволяют находить интересующие события в осциллограмме и запускаться по ним;
  • Системы DPX и Fast Acquisition (быстрый сбор) обеспечивают нахождение аномалий в сигнале, благодаря самой высокой в отрасли скорости захвата осциллограмм;
  • Большая глубина памяти позволяет записывать длительные фрагменты сигнала или интересующие редкие события и проводить последующий анализ всей записи с помощью встроенных функций измерения Пробники серии P7500 Tr iMode™ позволяют получить идеальный согласованный тракт от исследуемого изделия до входа осциллографа в диапазоне от 4 ГГц до 20 ГГц;
  • Специализированное программное обеспечение для тестирования на совместимость с различными стандартами, автоматизации измерений и простоты использования;
  • Анализ канала последовательной передачи данных (SDLA) для высокоскоростных интерфейсов позволяет эмулировать линию передачи от источника сигнала до приемника, проводить выравнивание канала и исключать влияние пробников.

Области применения осциллографа DPO70404C:

  • Анализ целостности, джиттера и временного распределения сигнала;
  • Проверка, устранение неполадок, определение характеристик и аттестация сложных систем;
  • Устранение неполадок и проверка на соответствие стандартам последовательной передачи данных;
  • Анализ шин памяти;
  • Проверка импульсных источников питания;
  • Исследование переходных процессов;
  • Спектральный анализ неустановившихся радиосигналов и радиосигналов с широкой полосой пропускания.

Характеристики Tektronix DPO70404C 4 ГГц, 4 канала

Параметр Значения
Полоса пропускания аналогового канала 4 ГГц
Частота выборки аналогового сигнала по четырем каналам 25 Гвыб./с
Стандартная память (аналоговые и цифровые каналы) 10 Мвыб
Аналоговые каналы 4
Цифровые каналы -

Комплектация Tektronix DPO70404C 4 ГГц, 4 канала

Наименование Количество
1. Цифровой осциллограф DPO70404C 1
2. Диск с дополнительным программным обеспечением 1
3. Диск с программным обеспечением 1
4. Кабель питания 1
5. Клавиатура 1
6. Краткое руководство пользователя 1
7. Мышь 1
8. Отсек для принадлежностей 1
9. Передняя крышка 1
10. Переходник с TekConnect® на BNC 1
11. Переходник с TekConnect® на разъем 2,92 мм 4
12. Свидетельство о калибровке 1
13. Справочник по программированию GPIB (на диске) 1
14. Файл PDF с описанием процедуры проверки характеристик 1
Отзывы Tektronix DPO70404C 4 ГГц, 4 канала

Пока нет отзывов.

Обсуждение Tektronix DPO70404C 4 ГГц, 4 канала

Пока нет обсуждений.

Документы Tektronix DPO70404C 4 ГГц, 4 канала
