МЕГЕОН 15010 — осциллограф аналоговый

Артикул: 2699
Полоса пропускания МГц
10
Количество каналов
1
Исполнение
Настольный
Тип осциллографа
Аналоговый
Погрешность
±5%
35 410
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  1 год
ТД «ЭСКО» официальный дистрибьютор МЕГЕОН в России

Описание МЕГЕОН 15010

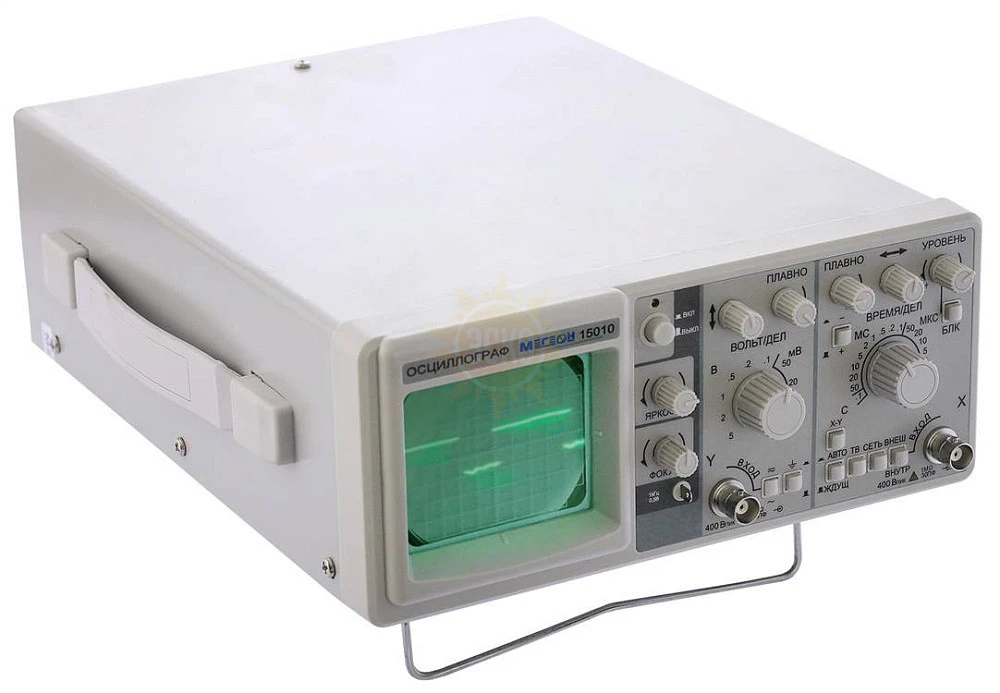

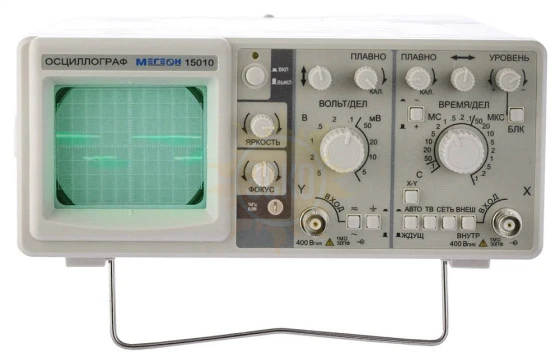

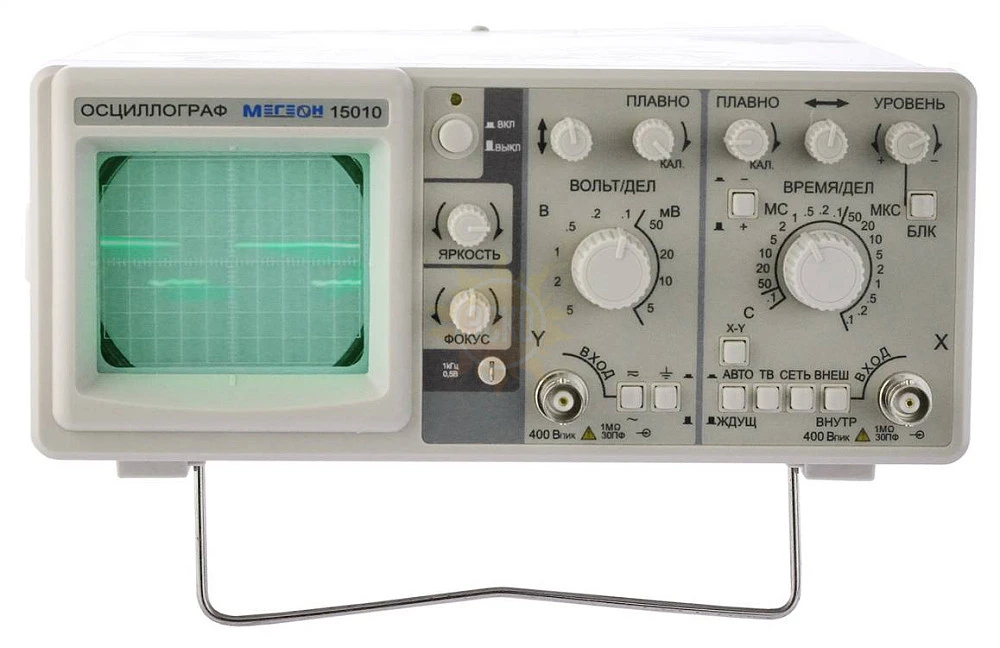

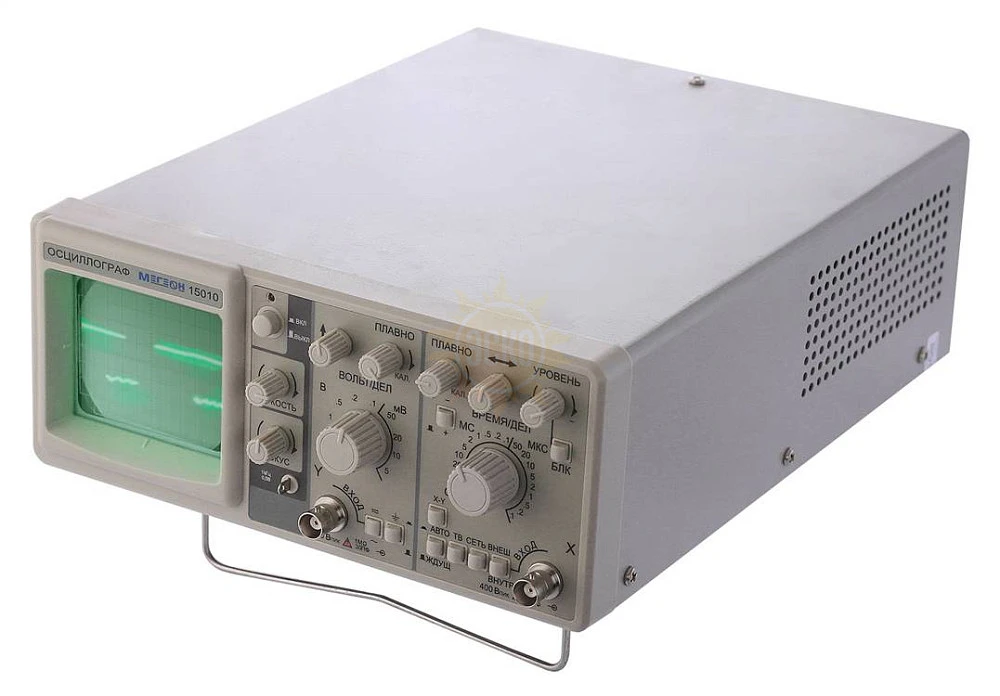

Стационарный осциллограф МЕГЕОН 15010 является аналоговым измерительным прибором, которые широко применяется на промышленных объектах, ремонтных мастерских и различных учебных заведениях. Стоит отметить, что прибор оснащен интегрированным калибратором, а максимальная полоса пропускания составляет 10 МГц. Осциллограф МЕГЕОН 15010 оснащен одним входным каналом и имеет ЭЛТ дисплей.

Осциллограф поддерживает несколько видов синхронизации: автоколебательный, по видеосигналу, ждущий. Благодаря вертикальному исполнению корпуса и небольшим габаритам, данный осциллограф идеально подойдет для испытания и тестирования электронного оборудования в лабораторных условиях.

Характеристики МЕГЕОН 15010

Параметр Значение
Количество каналов 1
Полоса пропускания (0 … 10) МГц
Вертикальное отклонение
Коэффициент отклонения 5 мВ/дел … 5 В/дел (ступенчато соответственно ряду чисел 1, 2, 5)
с делителем 1:10 50 мВ/дел … 50 В/дел
Основная погрешность ±5%
основная погрешность с делителем 1:10 ±7%
Плавная регулировка коэффициента отклонения от калиброванного значения 2,5 раза
Допустимое суммарное значение постоянного и переменного напряжения при закрытом входе 400 В
Время нарастания переходной характеристики 35 нс
Входное активное сопротивление 1 МОм
с делителем 1:10 10 МОм
Входная емкость 25 пФ
с делителем 1:10 20 пФ
Вертикальное отклонение
Коэффициент развертки 0,1 мкс/дел … 0,1 с/дел (ступенчато соответственно ряду чисел 1, 2, 5)
Плавная рагулировка коэффициента развертки от калиброванного значения 2,5 раза
основная погрешность ±5%
Режим работы развертки автоколебательный, ждущий, блокировка уровня запуска
Синхронизация
Диапазон частот 20 Гц … 10 МГц
Виды синхронизации от внутреннего источника, от внешнего источника, сети, телевизионным сигналом
Амплитуда внешней синхронизации (0,3 … 1) В
Нестабильность синхронизации 0,1 дел
Общие характеристики
Встроенный калибратор выдает импульсы прямоугольной формы (меандр):
- амплитуда
- погрешность
- частота
- погрешность

0,5 В
±2%
1 кГц
±2%
Размер экрана ЭЛТ 36×48 мм (6×8 делений)
Ширина линии луча 0,8 мм
Электропитание
От сети переменного тока 220 В, 50 Гц
Потребляемая мощность 25 В-А
Условия эксплуатации
Температура окружающей среды (+5 … +40)°C
Относительная влажность при температуре +25°C 85%
Время непрерывной работы 8 ч
Габаритные размеры 130 × 240 × 290 мм
Масса 3,5 кг

Комплектация МЕГЕОН 15010

Наименование Количество
1. Осциллограф аналоговый МЕГЕОН 15010 1
2. Шнур сетевой 1

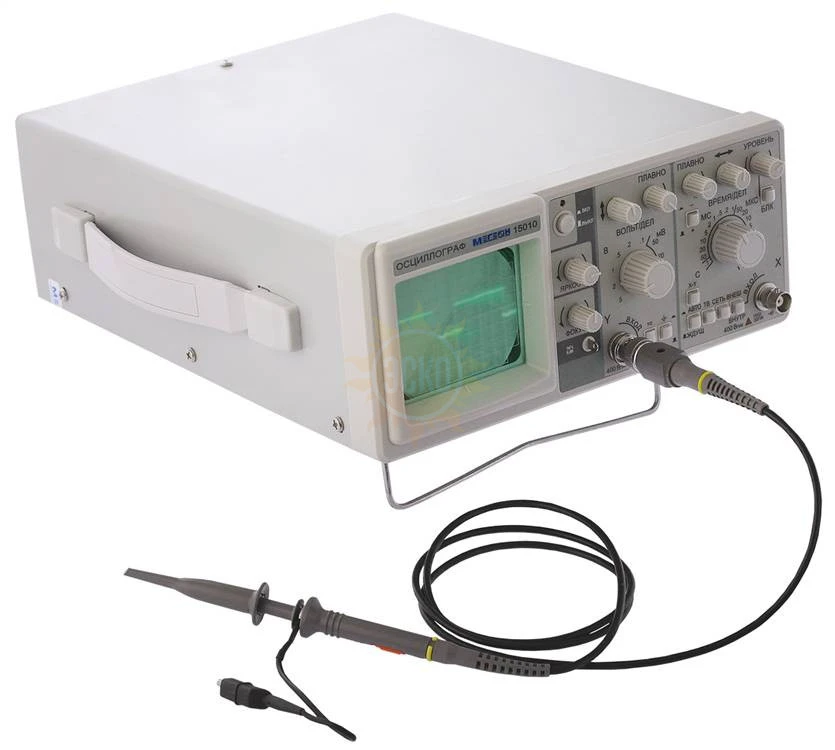

3. Пробник-делитель (1:1 / 1:10) 1
4. Руководство по эксплуатации 1
5. Упаковка 1
