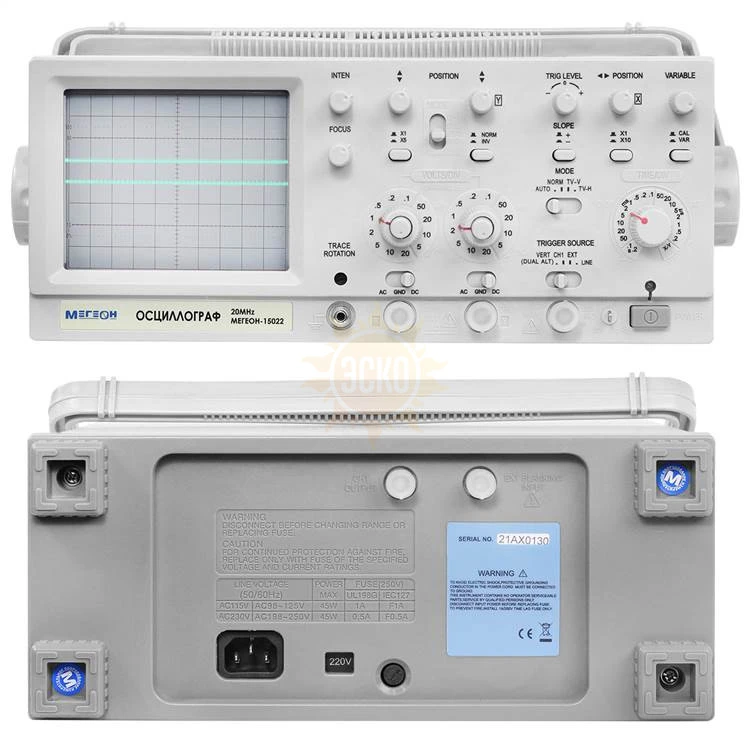

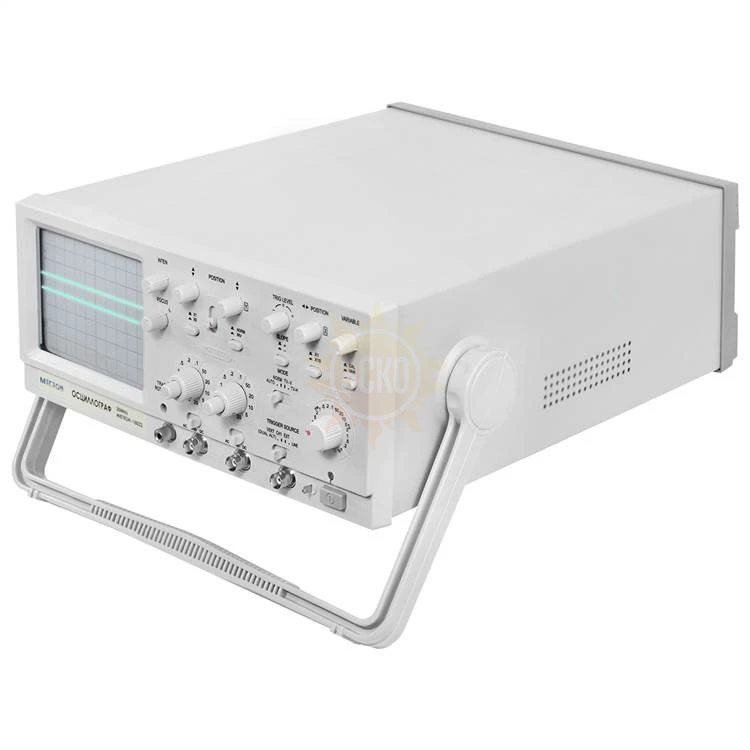

Осциллограф МЕГЕОН 15022

Артикул: 212043
Полоса пропускания МГц
20
Частота дискретизации
5 Мвыб/с
Количество каналов
2
Исполнение
Настольный
Тип осциллографа
Аналоговый
37 250
с НДС
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  1 год
Госреестр -
Межповерочный интервал  1 год

Описание осциллографа двухканального МЕГЕОН 15022:

Осциллограф сервисный универсальный МЕГЕОН 15022 это двухканальный осциллограф. Полоса пропускания осциллографа 20 МГц, максимальная чувствительность 5 мВ/дел, возможно до 1 мВ/дел на одном канале. Минимальный коэффициент развёртки 0,2 мкс/дел. Возможно установление времени развертки 20 нс/дел при растяжке в 10 раз. Осциллограф имеет 6-дюймовую (12,5 см) прямоугольную электронно-лучевую трубку с внутренней шкалой. Осциллограф предназначен для использования в ремонтных мастерских; при разработке и наладке радиоэлектронной аппаратуры. Осциллограф прост в управлении, и имеет высокую эксплуатационную надежность.

Особенности осциллографа двухканального МЕГЕОН 15022:

  • Высокая интенсивность свечения, высокое напряжение ускорения анода;
  • ЭЛТ, с высокой яркостью и напряжением ускорения анода 1,9 кВ. Это способствует четкому изображению даже при высоких скоростях развертки;
  • Широкая полоса пропускания и высокая чувствительность: осциллограф обеспечивает полосу пропускания 20 МГц и чувствительность от 5 мВ/дел (1 мВ\дел в канале 1 при растяжке в 5 раз);
  • Синхронизация суммарным сигналом это когда одновременно исследуются два разных сигнала разной частоты возможно получить устойчивую синхронизацию;
  • ТВ-синхронизация: осциллограф имеет фильтр синхронизации для автоматической синхронизации по ТВ-кадрам и ТВ-строкам.
  • Выход сигнала канала 1. Сигнал канала 1 с 50 Ом выходом может быть использован для подключения частотомера или другого измерительного прибора;
  • режим Х-У. При переводе осциллографа в режим Х-У канал 1 используется как ось X, а вход канала 2 как ось У.

Технические характеристики осциллографа двухканального МЕГЕОН 15022:

Параметр Значение
Тракт вертикального отклонения
Чувствительность 5 мВ/дел ... 20 В/дел, 12 ступеней с рядом 1-2-5, канал 1 оснащен переключателем чувствительности в 5 раз (до 1 мв\дел)
Погрешность ±3 %, (±5 % для канала 1 при усилении х5)
Плавная регулировка Перекрытие не менее чем в 2,5 раза
Полоса пропускания 0...20 МГц (при включении усиления х5 в 1 канале 0...10 МГц)
Вход АС: ограничивает частоту от 10 Гц
Время нарастания 5 мВ...5 В/дел: не более 17,5 нс (х5 растяжка 35 нсек)
Входное сопротивление и емкость 1 МОм ± 2 % С= 25 пФ±5 пФ, 10:1 10 MОм±5%, 16 пФ±2 пФ
Режимы работы СН1: только канал 1.
СН2: только канал 2.
DUAL: каналы 1 и 2 (прерывисто/попеременно) автовыбор.
ADD: алгебраическое сложение каналов 1 и 2.
ИНВЕРТИРОВАНИЕ - только в канале 2
Частота работы коммутатора повторения Приблизительно 250 кГц
Входы усилителя АС: закрытый вход DC: открытый вход;
GND: Вход усилителя отключается от источника сигнала и заземляется.
Макс, входное напряжение 400 В (DC + АС пик), АС: частотой не более 1 кГц
СН1 выход Приблизительно 20 мВ при 50 Ом
Синхронизация
Синхронизация Канал 1, поочередная от канала 1 и канала 2, от сети, внешняя (канал 1 или канал 2 можно выбрать только в двухканальном режиме или режиме сложения).
Полярность + /-
Чувствительность 20 Гц, 2 МГц:0.5 дел; TRIG. ALT 2 дел; ЕХТ:0.2 В 2 МГц...20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В TV: импульсом синхронизации более чем 1 дел
Режимы работы синхронизации Нормальная,
Автоматическая,
TV-V TV-H
ЕХТ вход Входное сопротивление макс, входное напряжение

Внешний вход 1 МОм, 20 пФ,
400 160В (DC + АС пик),
401 АС: Частота не выше 1 кГц,
402

Тракт горизонтального отклонения
Коэффициенты развертки 0.2 мкс ... 2 сек/дел, 19 шагов ряд 1-2-5 + режим X-Y
Погрешность ±3 %,
±5 %, при растяжке в 10 раз,
±20 %, для значений 50 нсек\дел и 20 нсек\дел (при использовании растяжки)
Плавная регулировка Обеспечивает перекрытие не менее чем в 2,5 раза
Множитель развертки 10 раз (максимум 20 нс/дел)
Линейность ±3 %,  х10 ±5% (для положений 20 нс и 50 нс/дел не нормируется)
Изменение положения при включении Х10 В пределах 2 дел. в центре экрана
Х-Y вход
Чувствительность Такая же как у канала вертикального отклонения. (вход X - СН1, вход У - СН2)
Полоса пропускания DС ~ 500 кГц
Измерение разности фаз X-Y Не более 3° в полосе 0 ... 50 кГц
Z -вход
Чувствительность 5 В (яркость свечения увеличивается при подаче отрицательного напряжения)
Ширина полосы DC - 1 МГц
Входное сопротивление Приблизительно 10 кОм
Максимальное входное напряжение 30 В (DC + АС пик), АС частота, не более 1 кГц
Параметры калибратора (предназначены только для калибровки делителей 1:10)
Форма сигнала Меандр положительной полярности
Частота 1 кГц ±5%
Амплитуда 0,5 В ±5%
Выходное сопротивление Приблизительно 1 кОм
ЭЛТ
Тип 6-дюймовый прямоугольная с внутренней шкалой
Фосфор Р31
Напряжение ускорения анода Приблизительно 2 кВ
Рабочая часть экрана 8x10 дел (1 дел = 10 мм)
Шкала Внутренняя
Поворот луча Обеспечивается
Общие параметры
Время обеспечения технических характеристик в пределах норм после времени прогрева 15 минут
Параметры прибора соответствуют техническим характеристикам при питании от сети Напряжение 230 В ±15% Частота 50.. .60 Гц с содержанием гармоник до 5%
Мощность, потребляемая прибором от сети переменного напряжения при номинальном напряжении не превышает 45 Вт
Время непрерывной работы в рабочих условиях эксплуатации в течении 8 часов
Рабочая температура и влажность от 0 до 35 °С при относительной влажности: 85%
Температура и влажность хранения от -20 до + 60 °С, при влажности 70 % (максимум)
Высота над уровнем моря рабочая/транспортировка 5000 м /15000 м
Габаритные размеры 350 х 140 х 430 мм
Вес Приблизительно 7,8 кг

Комплектация МЕГЕОН 15022

Комплект поставки МЕГЕОН 15022

Наименование Количество
1 Осциллограф двухканальный МЕГЕОН 15022 1
2 Шнур сетевой 1
3 Пробник-делитель (1:1/1:10) 2
4 Руководство по эксплуатации 1
