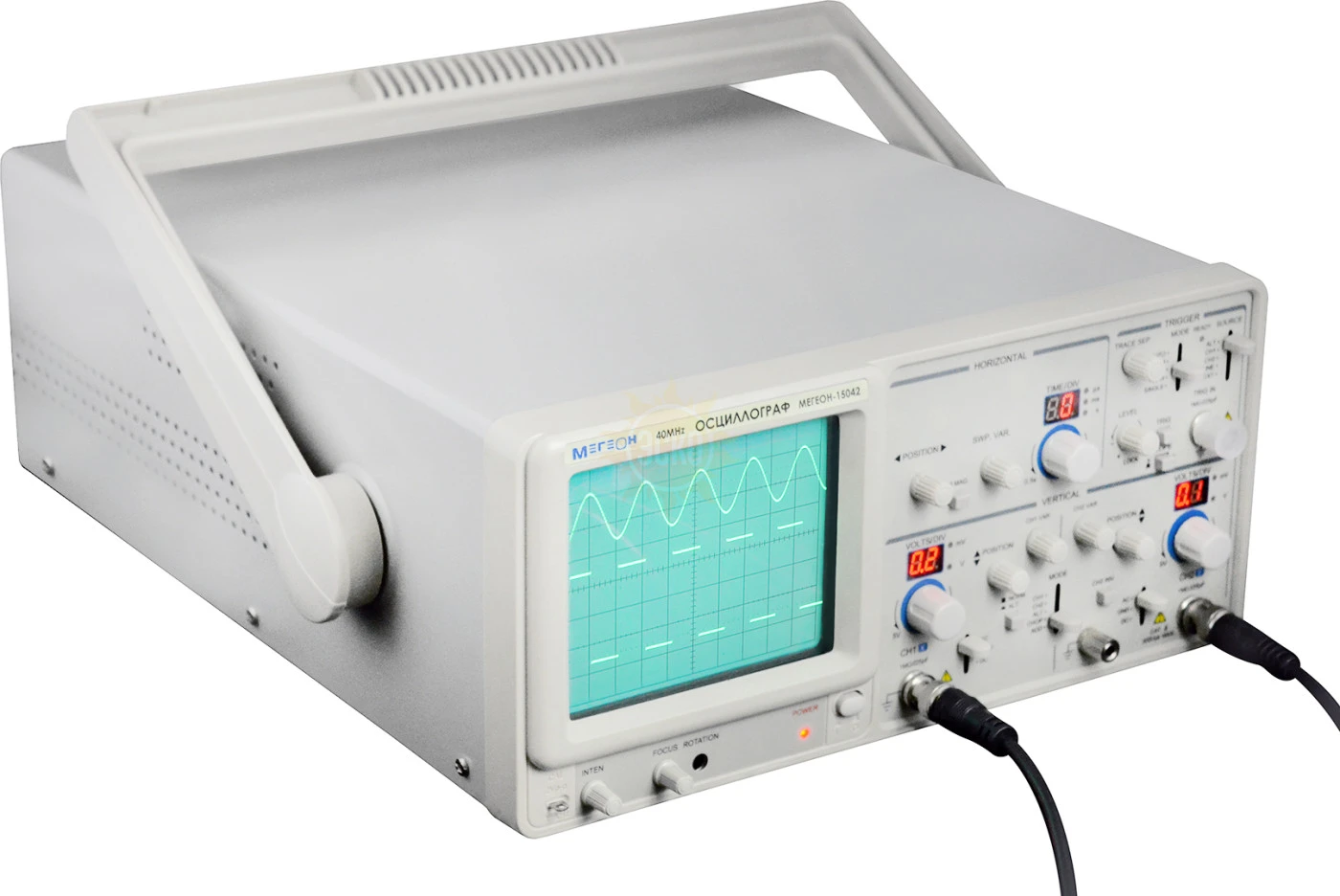

Осциллограф МЕГЕОН 15042

Артикул: 893133
Полоса пропускания МГц
40
Количество каналов
2
Исполнение
Настольный
Тип осциллографа
Аналоговый
78 750
с НДС
Доставка  в кратчайшие сроки
по Москве 300

по России от 500
Гарантия  1 год
Госреестр -
Межповерочный интервал  1 год

Описание осциллографа аналогового двухканального МЕГЕОН 15042:

МЕГЕОН 15042 - это универсальный двухканальный аналоговый осциллограф с полосой пропускания до 40 МГц. Прибор имеет множество видов синхронизации, включая синхронизацию по ТВ-сигналу. Для исследования быстропеременных сигналов имеется функция растяжки развертки. Прибор прост в управлении, имеет высокую эксплуатационную надежность и рекомендуется для применения в ремонтных мастерских, при разработке и наладке радиоэлектронной аппаратуры.

Особенности осциллографа аналогового двухканального МЕГЕОН 15042:

  • Современная электронно-лучевая трубка (ЭЛТ) с высоким ресурсом работы;
  • Широкая полоса пропускания и высокая чувствительность;
  • Множество видов синхронизации;
  • Выход сигнала «CH1» для дополнительного исследования;
  • Вход Z для управления лучом (TTL);
  • Режим X-Y;
  • Встроенный калибратор.

Технические характеристики осциллографа аналогового двухканального МЕГЕОН 15042:

Параметр Значение
Тракт вертикального отклонения
Тип Аналоговый
Чувствительность 1 мВ/дел ... 5 В/дел, 10 ступеней с рядом 1-2-5
Погрешность ±3 %
Плавная регулировка Перекрытие по диапазону не менее 2,5 раза
Полоса пропускания 0...40 МГц
Время нарастания не более 8,8 нс
Входное сопротивление и емкость 1 МОм С= 25пФ
Режимы работы СН1: только канал 1,
СН2: только канал 2,
ALT/CHOP: канал «CH1» отображается совместно с каналом «CH2» прерывисто/попеременно,
ADD: алгебраическое сложение каналов 1 и 2
Частота коммутации каналов в режиме «CHOP» ~ 250 кГц
Режимы работы входов АС: закрытый вход,
DC: открытый вход,
GND: Вход усилителя отключается от источника сигнала и соединяется с корпусом
Максимальное входное напряжение 30 В (DC + АС пик: частота не более 1 кГц);
При использовании щупов с коэффициентом деления 10:1 максимальное значение 400В
Коэффициент ослабления сигнала между каналами CH1 и CH2 (диапазон 5 мВ/дел) не менее 50
Параметры сигнала на выходе «SIGNAL OUTPUT» 20 мВ/дел (нагрузка 50 Ом, полоса 50 Гц ~ 5 МГц)
Смещение положения луча канала CH2 при включении инверсии Изменение соотношения реальных точек меньше 1 дел.
Тракт синхронизации
Источники сигналов синхронизации VERT — синхронизация по сигналам каналов CH1 и CH2,
CH1 — синхронизация от Канала 1,
CH2 — синхронизация от канала 2,
LINE — синхронизация от сети питания,
EXT — синхронизация от внешнего источника, подключенного к разъему «TRIG IN»
Полярность сигнала для синхронизации + /-
Чувствительность 10 Гц ~ 2 МГц:0.5 дел; TRIG. ALT: 2 дел; ЕХТ:0.2 В
2 МГц ~ 20 МГц: 1.5 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В
20 МГц ~ 40 МГц: 2 дел; TRIG. ALT 3 дел; ЕХТ:0.8 В
TV: импульсом синхронизации более чем 1,5 дел (на входе TRIG IN 1В)
Режимы работы синхронизации Ждущая,
Автоматическая,
TV-V,
TV-H,
Одиночная
Вход «TRIG IN» 1 МОм, 25 пФ,
30 В (DC + АС пик), АС: Частота не выше 1 кГц
Тракт горизонтального отклонения
Коэффициенты развертки 100 нс ~ 0,5 сек/дел, разделена на 21 поддиапазон, ряд 1-2-5
Погрешность ±3 %
Плавная регулировка Обеспечивает перекрытие не менее чем в 2,5 раза
Множитель развертки 10 раз
Изменение положения при включении Х10 ±10 %
Линейность ±5 %, х10 ±10%
Режим Х-Y
Полоса пропускания DС ~ 500 кГц
Ошибка разности фаз X-Y в полосе частот 0 ... 50 кГц, не более
Z -вход
Чувствительность 5 В TTL
Ширина полосы DC - 1 МГц
Входное сопротивление 10 кОм
Максимальное входное напряжение 50 В (DC + АС пик), АС частота, не более 1 кГц
Параметры калибратора
Форма сигнала Меандр положительной полярности
Частота 1 кГц ±2%
Амплитуда 2 В ±2%
Выходное сопротивление 1 кОм
Электронно-лучевая трубка (ЭЛТ)
Цвет и длительность свечения Зеленый, среднее послесвечение
Рабочая часть экрана 8x10 дел (1 дел = 10 мм)
Поворот луча Электронная регулировка с передней панели
Общие характеристики
Параметры питающей сети Напряжение 230 В ±15%
Номинальная мощность потребления 35 Вт (40 ВА)
Условия хранения от -20 до + 60 °С, при максимальной влажности не более 80 %
Условия эксплуатации Температура: от 5 до 40° С
Относительная влажность: от 20 до 60%
Габаритные размеры (ВхШхГ) 150мм х 310мм х 455 мм
Вес изделия без соединительных кабелей, не более, кг 8
Вес изделия в заводской упаковке, не более, кг 9,2

Комплектация МЕГЕОН 15042

Комплект поставки МЕГЕОН 15042

Наименование Количество
1 Осциллограф аналоговый двухканальный МЕГЕОН 15042 1
2 Шнур сетевой 1
3 Пробник-делитель (1:1 / 1:10) 2
4 Руководство по эксплуатации 1
5 Упаковка 1
