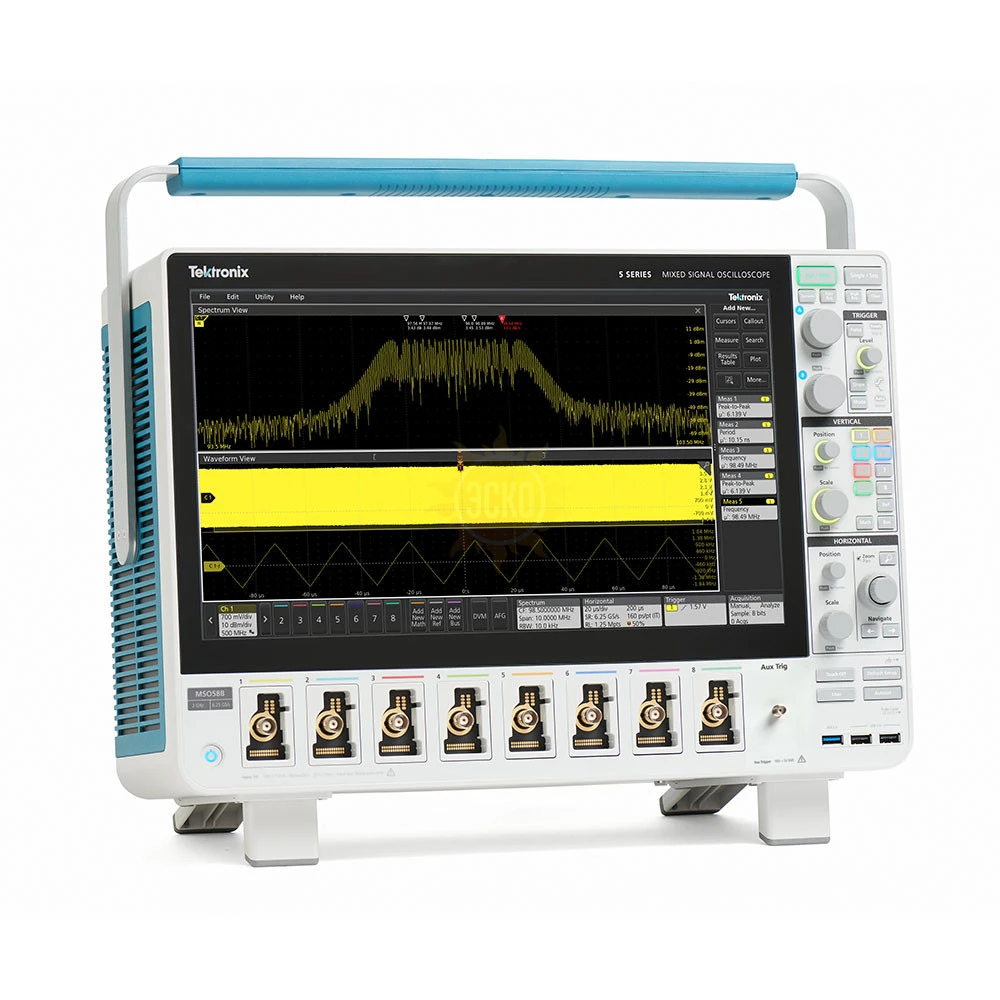

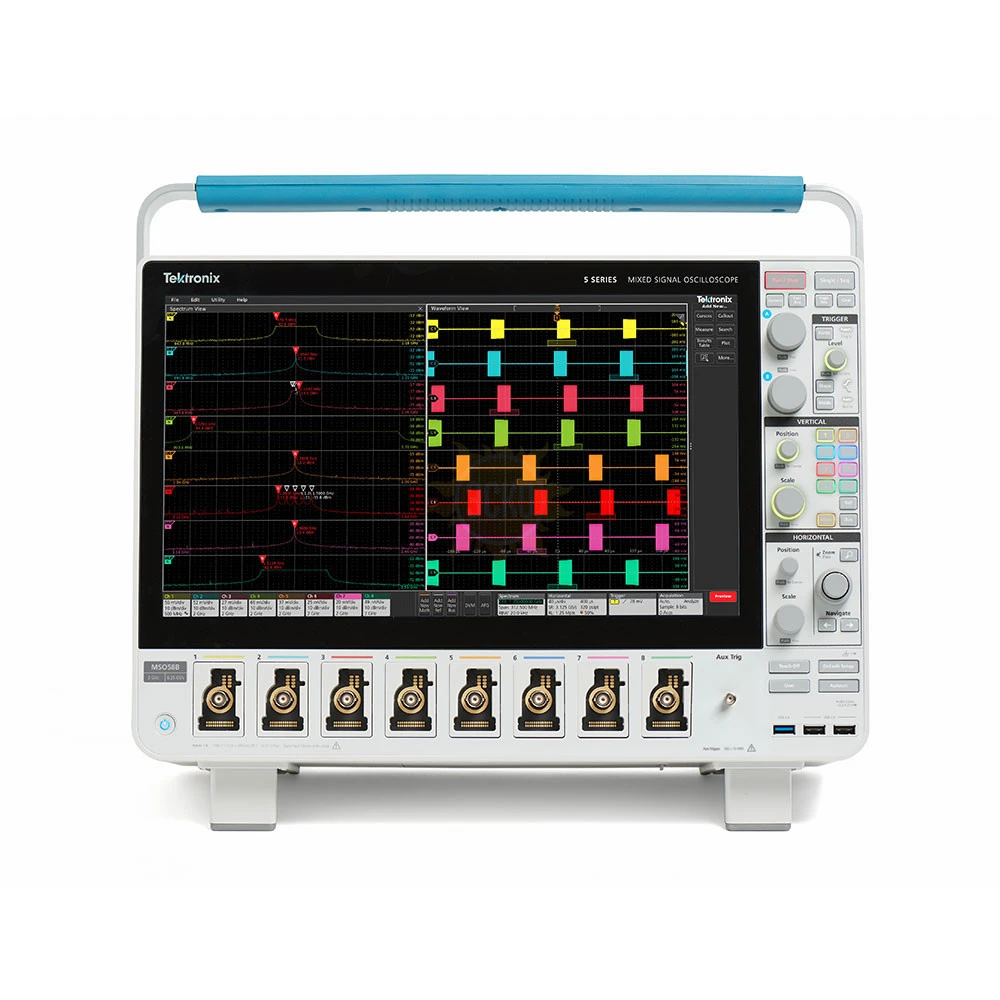

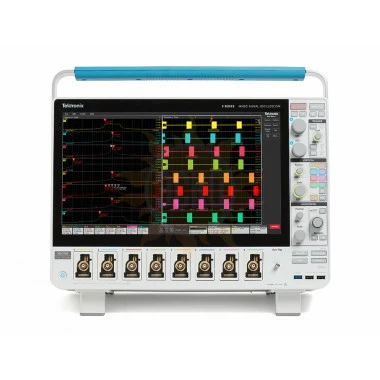

MSO58 5-BW-500 — цифровой осциллограф смешанных сигналов

Артикул: MSO58B 5-BW-500
Полоса пропускания МГц
500
Частота дискретизации
6,25 Гвыб/с
Частота дискретизации
6,25 Гвыб/с
Количество каналов
8
Исполнение
Настольный
Объем памяти (количество точек) на канал
62,5М
Тип осциллографа
Смешанных сигналов
8 552 941
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  3 года
Госреестр 69066-17
до 25.10.2022
Межповерочный интервал  1 год
ТД «ЭСКО» официальный дистрибьютор Tektronix в России

Описание Tektronix MSO58B 5-BW-500; 500 МГц, 8 каналов

Осциллограф смешанных сигналов MSO58 5-BW-500 - это не только новый дисплей и интерфейс пользователя. Это новый стандарт!

Большой экран и полное управление прибором обеспечивает сенсорный дисплей с диагональю 15,6 дюйма и высоким разрешением. При помощи ёмкостного сенсорного дисплея с управлением сенсорными жестами, кнопок и ручек управления передней панели или мыши можно тестировать и анализировать множество сигналов, не углубляясь в меню.

Среди основных возможностей сенсорного управления можно выделить:

  • Навигацию по сигналам при помощи жестов перелистывания;
  • Масштабирование сигналов для улучшения обзора;
  • Перетаскиваемые маркеры и измерения.

Кроме удобства управления на большом экране можно одновременно наблюдать с высоким разрешением аналоговые и цифровые сигналы, результаты анализа сигналов, измеренных параметров и итог декодирования в различных формах отображения, в том чсиле графической, текстовой и табличной.

Осциллографы Tektronix MSO Cерии 5 имеют большое число каналов для тестирования. При заказе пользователь может выбрать прибор с 4, 6 или 8 входами FlexChannel. Каждый вход можно использовать для получения и отображения 1 аналогового сигнала с высоким разрешением или 8 цифровых логических сигналов — просто путём замены пробника. Осциллограф смешанных сигналов MSO58 5-BW-500 имеет 8 аналоговых и 64 цифровых опционально с пробником TLP058.

Осциллограф смешанных сигналов MSO58 5-BW-500 позволяет выполнять анализ мельчайших деталей за счёт разрешения по вертикали до 16 бит. Высокое разрешение по вертикали обеспечивают 12-битные аналого-цифровые преобразователи с усовершенствованной технологией обработки цифровых сигналов. Прибор позволяет рассмотреть и измерить мельчайшие детали малых сигналов, даже если они накладываются на большие сигналы.

Характеристики Tektronix MSO58B 5-BW-500; 500 МГц, 8 каналов

Параметр Значение
Количество входов FlexChannel 8 (8 аналоговых и 64 цифровых опционально с пробником TLP058)
Полоса пропускания 500 МГц
Макс. частота дискретизации 6,25 Гвыб/сек на все аналоговые и цифровые каналы
Макс. глубина записи 62,5 М точек (125 М точек - опция) на все аналоговые и цифровые каналы
Скорость захвата >500000 осц/сек
Разрешение АЦП 12 бит (16 бит в режиме HiRes)
Входной импеданс 1 МОм/50 Ом
Генератор сигналов (опция) 1 выход, 50 МГц, 13 встроенных форм и произвольная форма, 128 К
Цифровой вольтметр (штатно, после регистрации) 4 разряда, напряжение AC RMS, DC, AC+DC RMS
Частотомер (штатно, после регистрации) 8 разрядов, 8 мВпп до 2 дел.
Анализ джиттера опция
Запуск и анализ по сигналам (опция) I2C, SPI, RS-232/422/485/UART, CAN, LIN, FlexRay, USB 2.0, Ethernet, I2S, LJ, RJ, TDM
Дисплей 15,6", WVGA 1920x1080, сенсорный, мультитач
Интерфейсы USB Host (x7), USB Device, LAN (с LXI), Display Port, DVI-D, Video Out
Процессор ПК Intel i5-4400E, 2.7 ГГц, 64 разрядный
Габаритные размеры 309х454х204 мм
Вес 11,4 кг

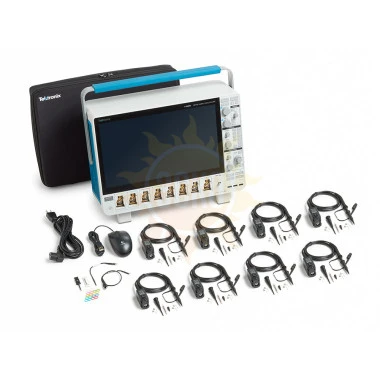

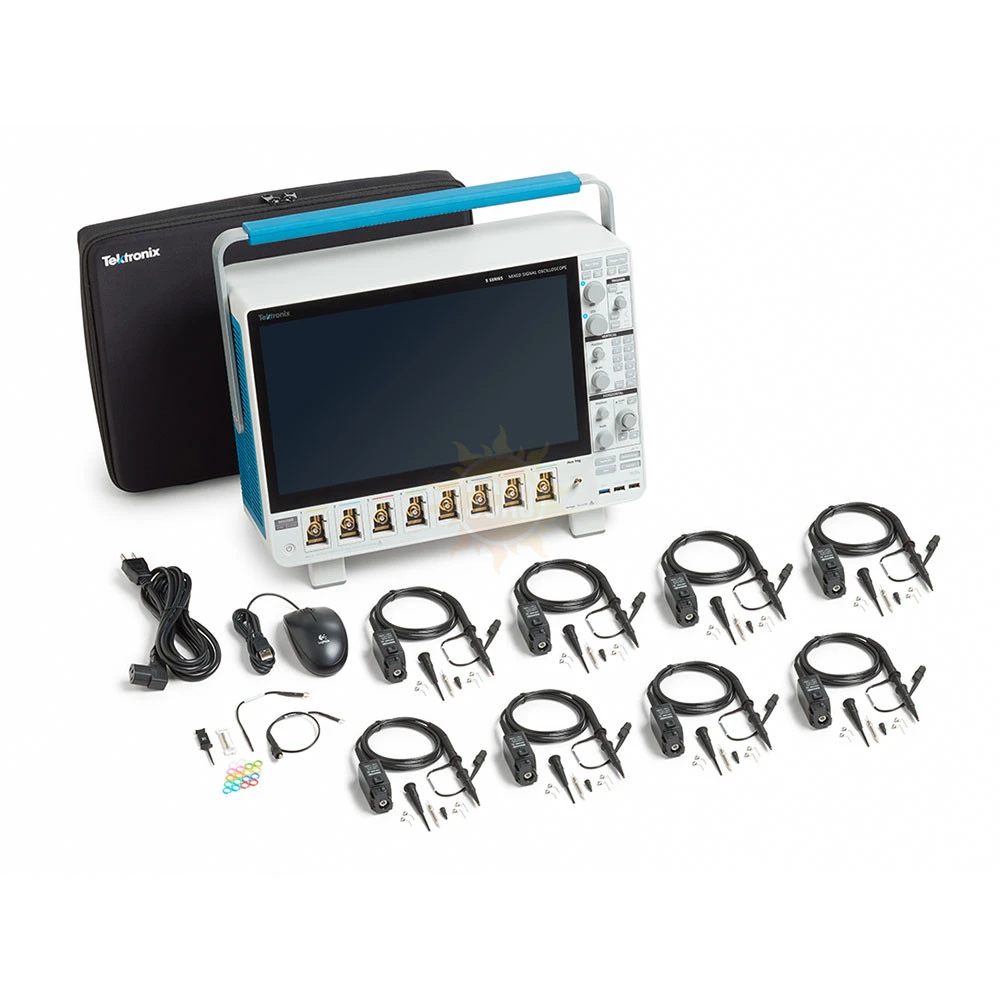

Комплектация Tektronix MSO58B 5-BW-500; 500 МГц, 8 каналов

Наименование Количество
1. Цифровой осциллограф смешанных сигналов MSO58 5-BW-500 1
