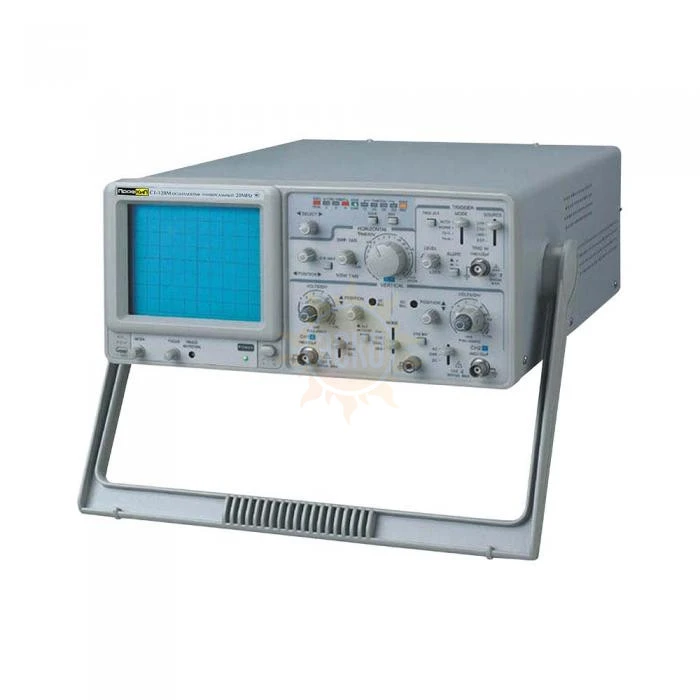

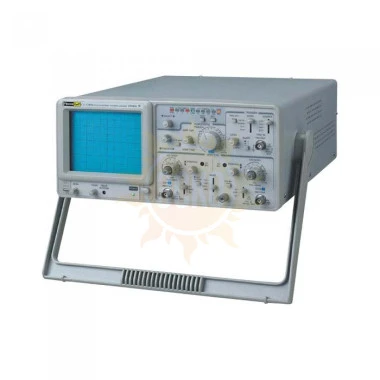

ПрофКиП С1-128М осциллограф сервисный двухканальный (0 МГц … 20 МГц)

распечатать описание в PDF

ПрофКиП С1-128М осциллограф сервисный двухканальный (0 МГц … 20 МГц)

289 283 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

поверкa включена в стоимость

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Госреестр
49646-12
до 10.04.2027

ТД «ЭСКО» официальный дистрибьютор ПрофКиП в России

Описание ПрофКиП С1-128М осциллограф сервисный двухканальный (0 МГц … 20 МГц)

Распродажа остатков.

Назначение осциллографа сервисного двухканального ПрофКиП С1-128М

Осциллограф сервисный двухканальный ПрофКиП С1-128М предназначен для исследования электрических сигналов путем визуального наблюдения их формы и измерения амплитудно-временных параметров сигнала по калиброванной шкале ЭЛТ. Осциллографы сервисный двухканальный ПрофКиП С1-128М применяются при регулировке, ремонте и обслуживании РЭА в лабораторных, цеховых условиях эксплуатации. Осциллограф сервисный двухканальный ПрофКиП С1-128М может быть использован для контроля электрических параметров в промышленных и научных исследовательских лабораториях, ремонтных мастерских, учебных заведениях, в радиолюбительской практике.

Особенности и преимущества осциллографа сервисного двухканального ПрофКиП С1-128М

▪ Количество каналов: 2
▪ Полоса пропускания: 0 МГц … 20 МГц
▪ ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
▪ Частота дискретизации: 20 МВыб /с
▪ Глубина записи: 1 К /CH + 1 К х 2 (обращение к памяти)
▪ Высокая чувствительность: 1 мВ /дел
▪ Масштабирование развертки: х 10 (в режиме цифрового осциллографа максимум х 100)
▪ Высокоскоростная развертка: 10 с /дел
▪ Установка предзапуска, наблюдение синхросигнала
▪ Одновременное отображение двух опорных сигналов
▪ Измерение и отображение одиночного колебания, не периода
▪ ТВ-синхронизация, режим Y-X
▪ Выходной сигнал: ось Z, канал 1 (CH1)
▪ Встроенный интерфейс RS-232
▪ Три в одном: аналоговый, высокоскоростной и записывающий осциллограф

Основные технические характеристики осциллографа сервисного двухканального ПрофКиП С1-128М

Параметры	Значения
Электронно-лучевая трубка (ЭЛТ)
Тип	прямоугольный, 6 дюймов
Экспозиционная площадь	8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение	2 кВ
Z-вход
Входное сопротивление	~ 47 кОм
Входной уровень	≥ 5 Впик-пик
Частотный диапазон	2 МГц
Канал вертикального отклонения
Чувствительность	х1: 5 мВ /дел … 5 В /дел ±3% х5: 1 мВ /дел … 1 В /дел ±5%
Разрешение по вертикали	28 точек /дел
Полоса пропускания (-3 дБ) х1	0 МГц … 20 МГц (открытый вход) 10 Гц … 20 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5	0 МГц … 7 МГц (открытый вход) 10 Гц … 7 МГц (закрытый вход)
Время нарастания	х1: ≤ 17.5 нс х5: ≤ 50 нс
Входной импеданс	~ 1 МОм /25 пФ
Максимальное входное напряжение	400 В при 1 кГц
Вход усилителя	открытый (DC), закрытый (АС), заземленный (GND)
Режим работы	канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Промежуточная частота	приблизительно 250 кГц
Канал горизонтального отклонения
Коэффициент развертки	0.2 мкс /дел … 0.5 с /дел (DSO = 10 с /дел) 20 нс /дел … 50 мс /дел (DSO = 1 с /дел) при масштабировании
Точность	±3% ±5% при масштабировании
Масштабирование развертки	х 10
Синхронизация
Режим	автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации	канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Вход усилителя	закрытый (AC): 20 Гц … 20 МГц открытый (DC): 0 МГц … 20 МГц
Точка предзапуска	дел: 2, 5, 8
Полярность синхронизации	«+» или «-»
Чувствительность (20 Гц … 2 МГц)	0.5 дел (CH1, CH2) 2.0 дел (ALT) 200 мВ (EXT)
Чувствительность (2 МГц … 20 МГц)	1.5 дел (CH1, CH2) 3.0 дел (ALT) 800 мВ (EXT)
Режим X-Y
Чувствительность	5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа	500 кГц
Сдвиг фазы	≤3° (50 кГц)
Режим цифрового осциллографа (DSO)
Полоса пропускания (-3 дБ)	8 МГц
Дискретизация	F макс = 20 МВыб /с A /D: 8 бит развертка A /D: 10 бит
Чувствительность	±3% ±0.4 мм ±5% ±0.4 мм (при х5 масштабировании)
Время нарастания	≤ 100 нс
Сохранение формы сигнала	дел: 2, 5, 8 (точки) макс. х100 (масштабирование)
Разрешение дисплея	100 точек /дел (по горизонтали) 28 точек /дел (по вертикали)
Объем памяти /канал	1024 байт
Режим отображения	автоматический (AUTO), ждущий (NORM), режим прокрутки (ROLL)
Интерфейс	RS-232C, 19200 бит
Выходной сигнал
Выход сигнала канала 1
Калибратор
Форма сигнала	положительный меандр
Частота	1 кГц
Выходное напряжение	2 Впик-пик ±2%

Общие данные осциллографа сервисного двухканального ПрофКиП С1-128М

▪ Питание: 110 В /220 В ±10%, 50 Гц /60 Гц
▪ Габаритные размеры: 310х150х455 мм
▪ Вес: 8 кг

Комплект поставки осциллографа сервисного двухканального ПрофКиП С1-128М

Наименование	Количество
Осциллограф сервисный двухканальный ПрофКиП С1-128М	1 шт.
Делитель	2 шт.
Кабель питания	1 шт.
Руководство по эксплуатации	1 шт.
