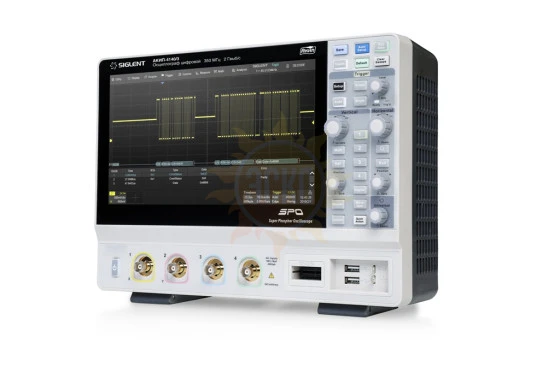

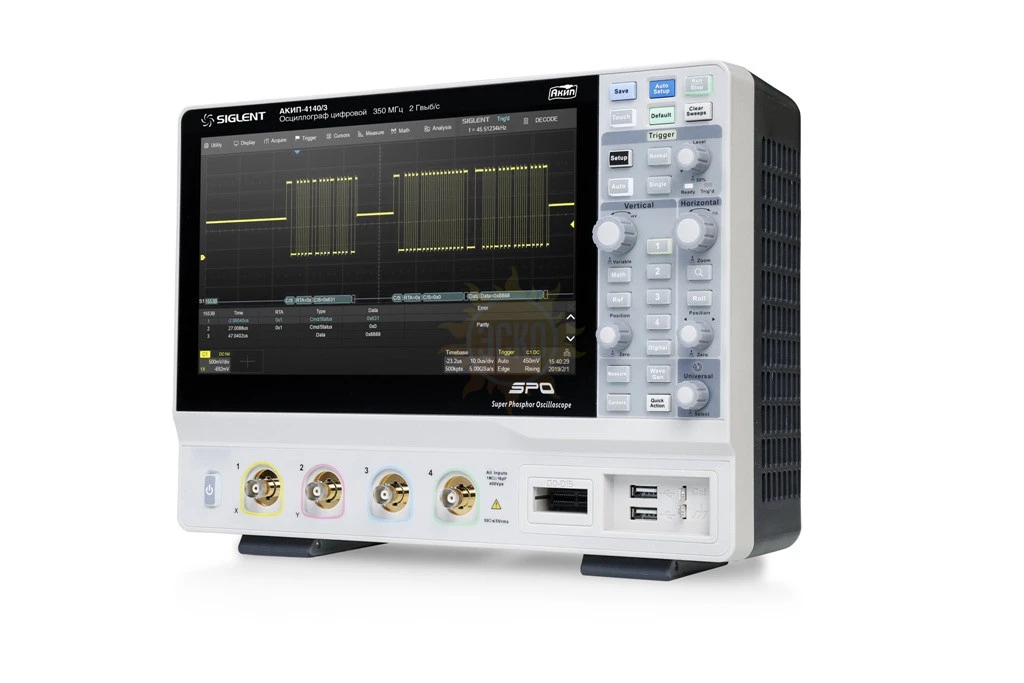

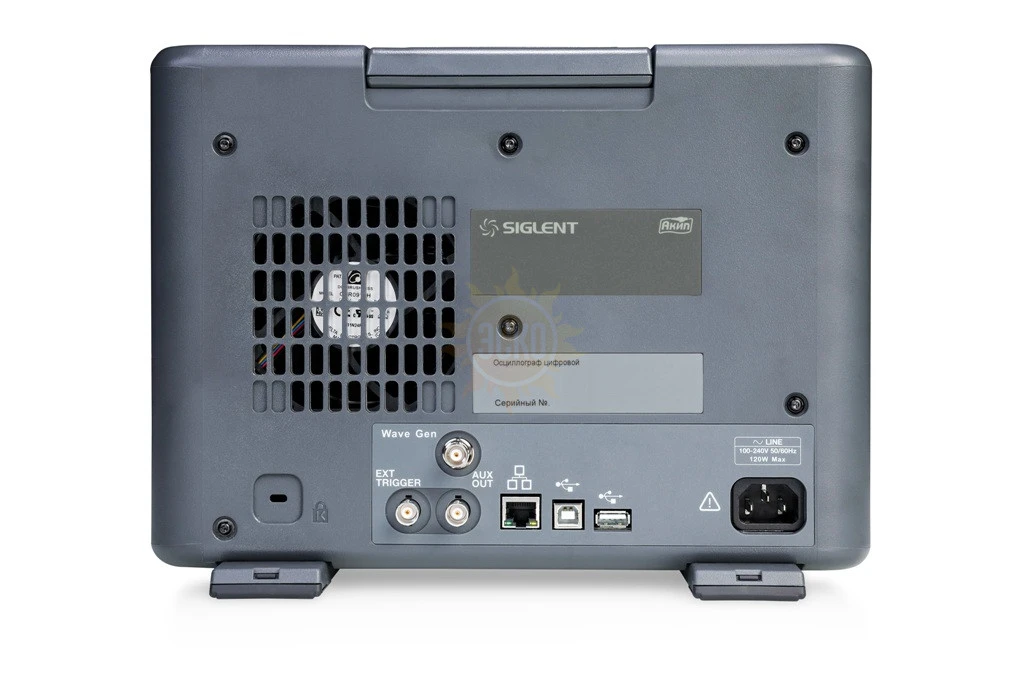

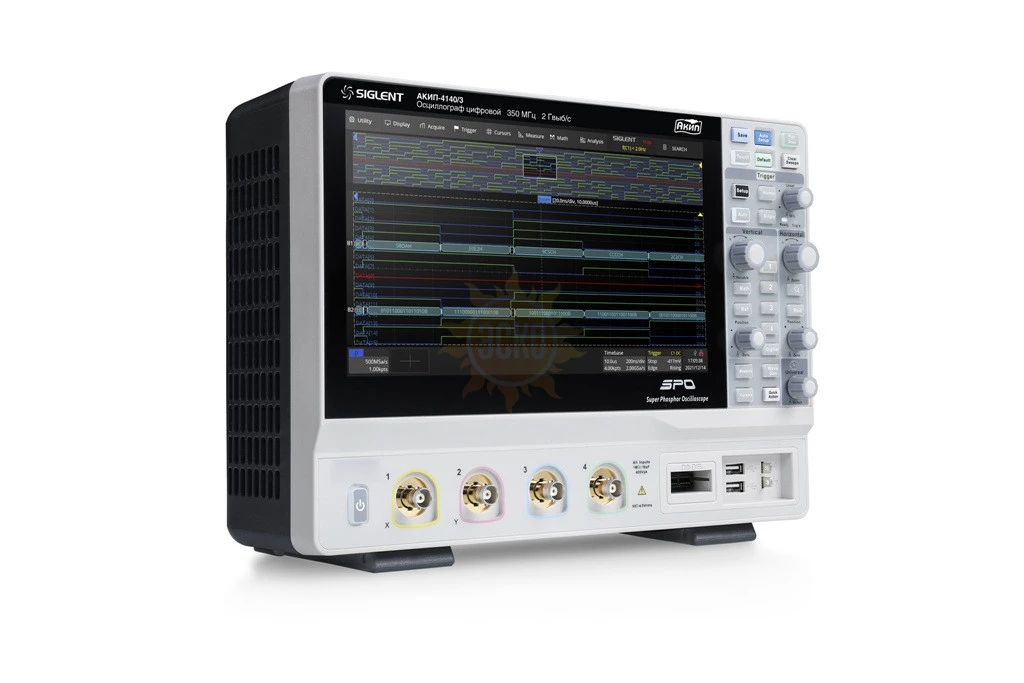

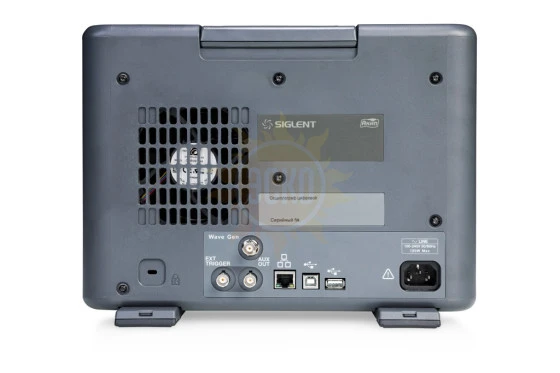

Осциллограф АКИП-4140/2

Полоса пропускания МГц
200
Частота дискретизации
2 ГГц
Количество каналов
4
Исполнение
Портативный
Объем памяти (количество точек) на канал
200М
Тип осциллографа
Цифровой
на удалённом складе 1 шт.
392 784
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
ТД «ЭСКО» официальный дистрибьютор АКИП в России

Описание АКИП-4140/2

  • 4 аналоговых канала с полосой пропускания: 200 МГц;
  •  Разрядность АЦП: 12 бит;
  • Максимальная частота дискретизации 2 ГГц;
  • Максимальный объем памяти 200 МБ;
  • 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
  • Скорость обновления экрана: 100.000 осц./с (до 500.000 осц./с в режиме сегментированной развертки);
  • Режимы сбора данных: выборка, пиковый детектор (1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП);
  • Интерполяция: Sin X/х, линейная;
  • Более 50 видов автоматических измерений параметров, статистика, тренды, гистограммы, курсорные измерения;
  • Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 2 мкс);
  • Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
  • Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
  • Программные измерительные функции вольтметра и частотомера (7 разрядов) по аналоговым каналам;
  • Амплитудно-частотный анализ (требуется генератор сигналов);
  • Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√);
  • Частотный анализ (БПФ), 2 млн. точек;
  • Режимы растяжки окна, самописец и XY;
  • Декодирование сигналов: стандартно - I2C, SPI, UART, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester;
  • Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
  • Программные опции увеличение полосы пропускания;
  • Анализ смешанных сигналов: 16 каналов логический анализатор (опция);
  • Функциональный генератор до 25 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция);
  • Интерфейсы: USB TMC (host/device), LAN;
  • Видео выход (HDMI);
  • Дистанционное управление: команды SCPI на базе USB-TMC (совместимость с основными командами осциллографов LeCroy и Tektronix), LAN (VXI11/Socket/Telnet, встроенный web server;
  • Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1024 x 600 .

Характеристики АКИП-4140/2

Тип осциллографаЦифровой
Число каналов4
Полоса пропускания200 МГц
Максимальная частота дискретизации2 ГГц
Максимальный объем памяти200 МБ
АЦП (бит)12
Сопротивление входа50 Ом, 1 МОм
Логические каналы16 (опция)
ОсобенностиОсциллограф высокого разрешения, разрядность АЦП 12 бит. Высокая скорость обновления экрана до 500.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (более 50-и параметров) и курсорные измерения. Математические функции, БПФ (2 МБ). Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем. Cинхронизация и декодирование сигналов, стандартно - I2C, SPI, UART/RS232, CAN, LIN, опционально - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester. Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 25 МГц. Опция - измерение мощности и показателей качества электроэнергии (ПКЭ). Программные опции для увеличения полосы пропускания.
ИнтерфейсUSB, LAN
ДисплейTFT емкостный сенсорный, диагональ 25,65 см, разрешение 1024х600
Масса (кг)4,1
