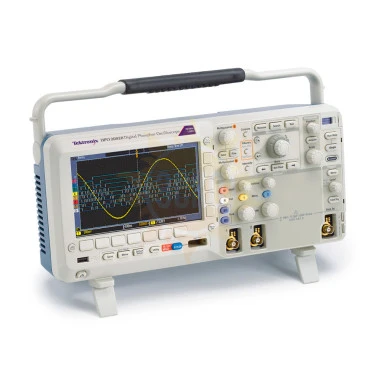

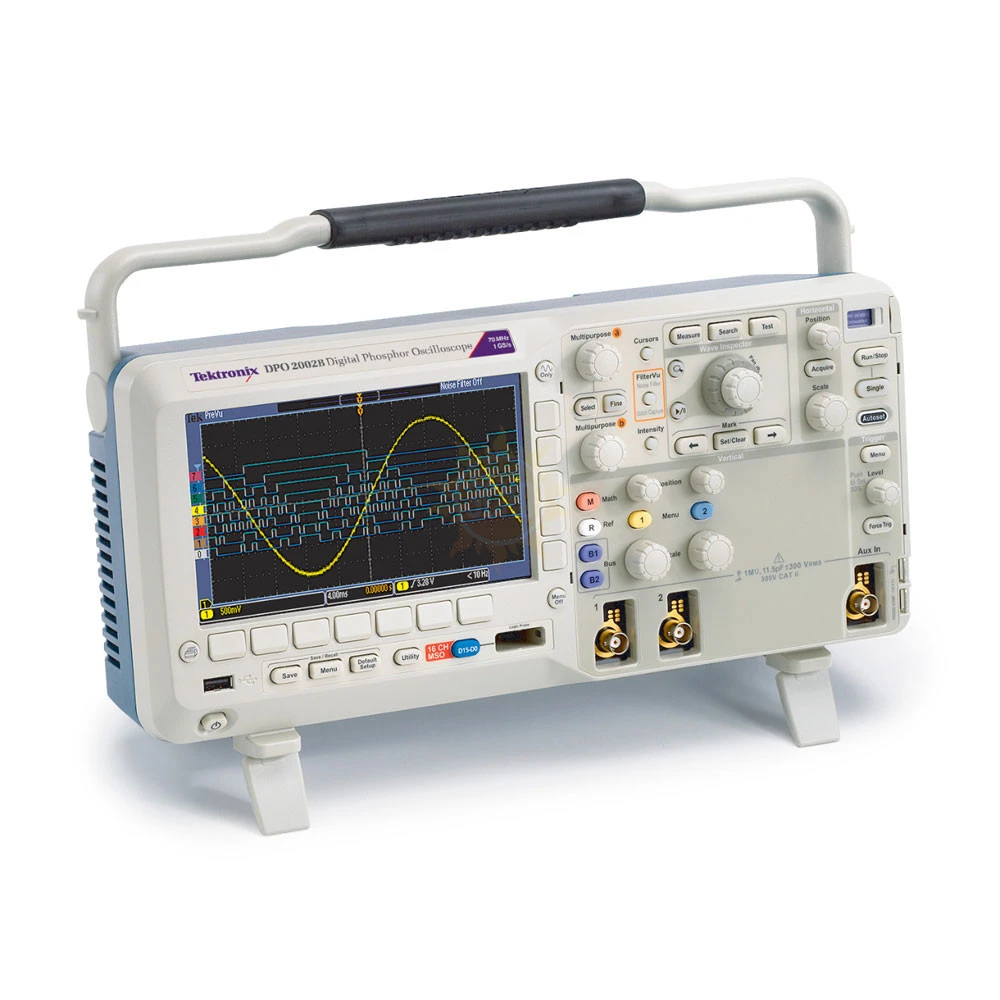

Tektronix MSO2022B 200 МГц, 2+16 каналов
распечатать
Описание Tektronix MSO2022B 200 МГц, 2+16 каналов
Осциллограф Tektronix MSO2022B позволяет тестировать узлы разрабатываемого устройства по осциллограммам сигналов 4 аналоговых, 16 цифровых каналов и 2 шин.
Быстрое обнаружение аномалий обеспечивают дисплей с цифровым люминофором и 125 комбинаций запуска, а панель управления Wave Inspector позволяет быстро просматривать запись длиной 1 млн точек, уменьшать масштаб, отмечать интересующие точки и перемещаться от метки к метке.
При этом FilterVu отфильтровывает нежелательный шум, пропуская глитчи.
Обзор базовых функций осциллографа

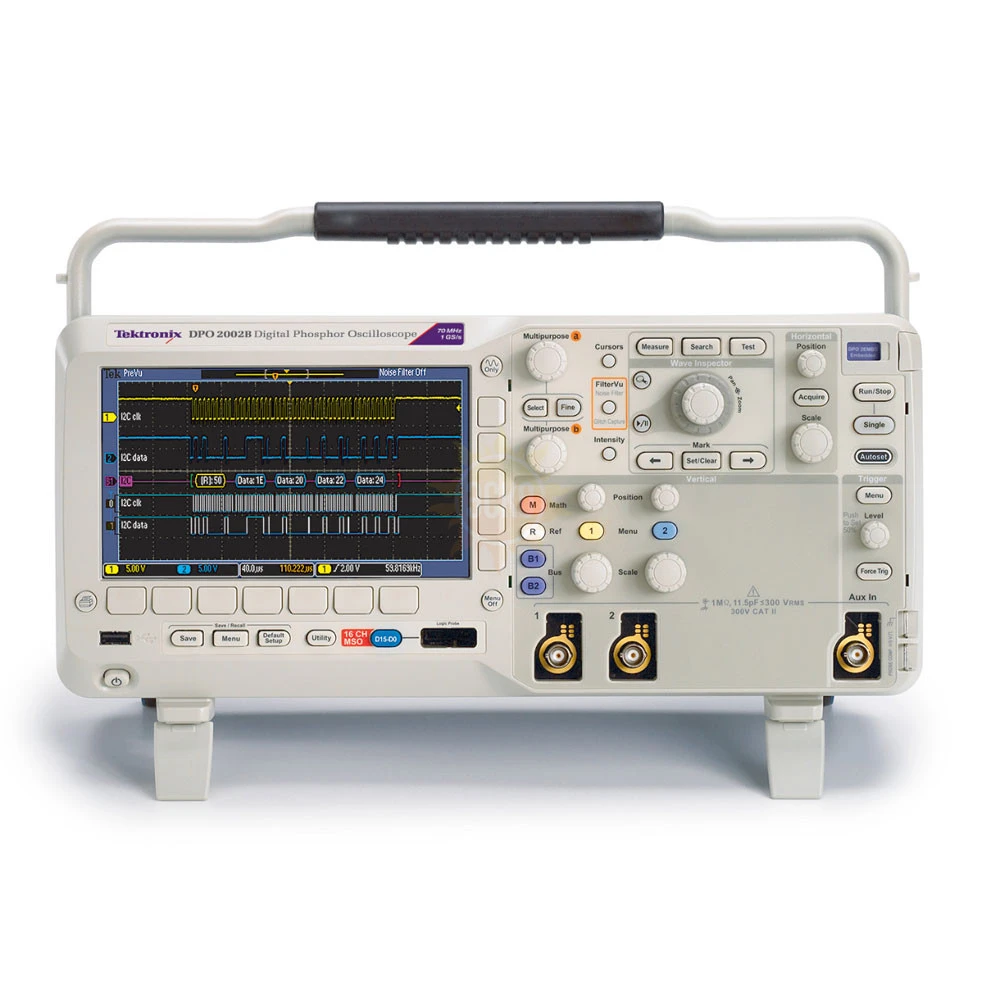

Декодирование шин с Tektronix MSO2022B - проще простого!
Автоматическое декодирование данных последовательных шин с помощью осциллографов Tektronix DPO / MSO позволяет снизить количество ошибок и сэкономить время.
Кроме того, дополнительно поставляемые модули запуска по сигналам и декодирования данных последовательных шин обеспечивают автоматический запуск по содержимому конкретных пакетов с последующим отображением данных в виде аналоговых осциллограмм или окна показаний шины для быстрого анализа.
Возможна также дополнительная поставка модулей для распространённых автомобильных последовательных шин, шин встраиваемых систем и компьютерных шин.
Интерфейс для пробников TekVPI
Благодаря интерфейсу TekVPI для пробников, осциллографы можно использовать для выполнения широкого круга задач, не беспокоясь о коэффициентах масштабирования.
Воспользуйтесь широким спектром активных пробников и токовых пробников, автоматически передающих на прибор коэффициенты масштабирования, простой опцией выравнивания задержек и возможностью передачи данных с пробников на дисплей осциллографа MSO2012B (или любого другого этой серии).
Простая отладка устройств со смешанными сигналами
Отладка устройств со смешанными сигналами выполняется при помощи 4 аналоговых и 16 цифровых каналов с временной корреляцией.
Подключение тестируемого устройства и отслеживание сигналов можно упростить, если добавить логический пробник P6316 к осциллографам MSO2002B.
Основные преимущества:
- 16 полностью интегрированных каналов с частотой дискретизации 1 Гвыб/с.
- Удобные и простые функции логического анализатора.
- Возможность запуска и декодирования параллельных и последовательных шин.
- Удобная визуализация за счёт группировки сигналов и цветового кодирования.
Характеристики Tektronix MSO2022B 200 МГц, 2+16 каналов
| Параметр | Значения |
|---|---|
| Число каналов | 2+16 |
| Полоса пропускания | 200 MГц |
| Расчетное время нарастания фронта | 2.1 нс |
| Дисплей | цветной |
| Вертикальное разрешение | 8 бит |
| Диапазон чувствительности | 2 мВ/дел до 5 В/дел |
| Аппаратное ограничение полосы пропускания | 20 МГц |
| Максимальное входное напряжение | 300 В (ср.кв) с выбросами < 450 В |
| Длина записи | 1 млн. точек/кан. |
| Автоматические измерения | 29 видов |

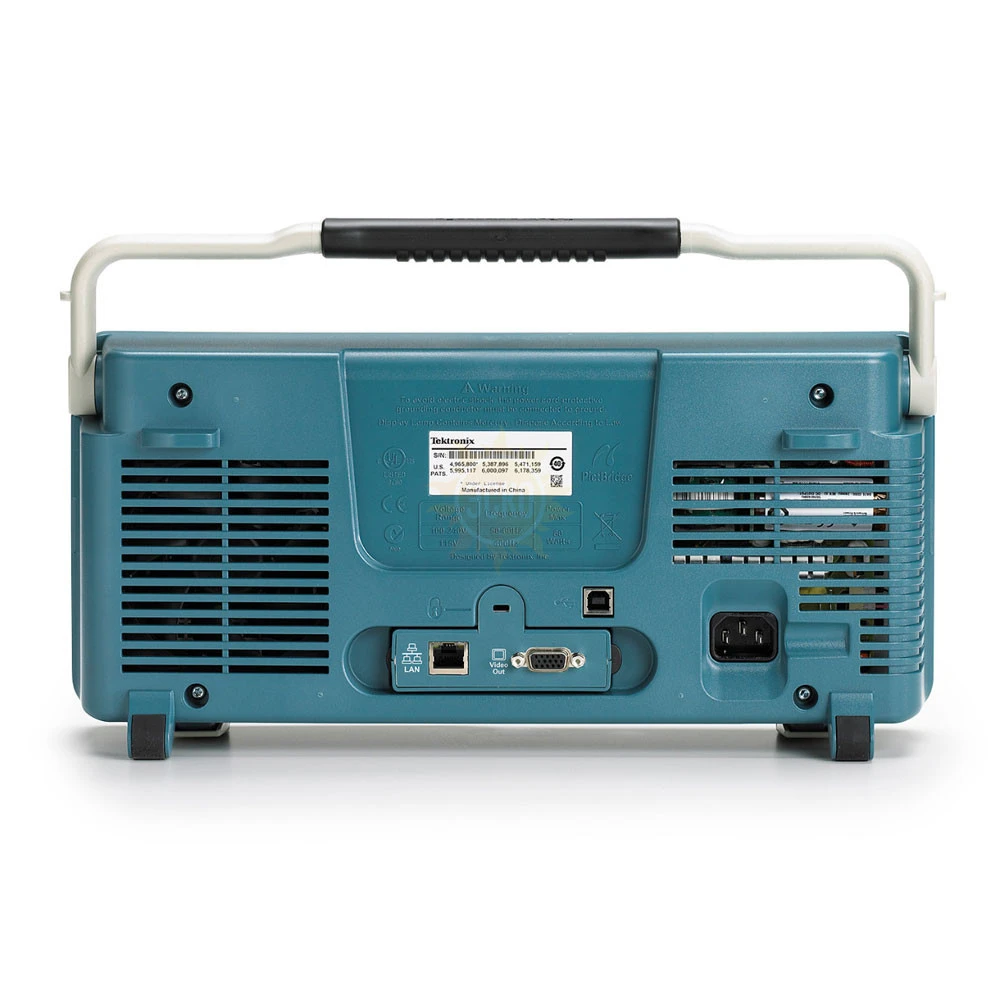

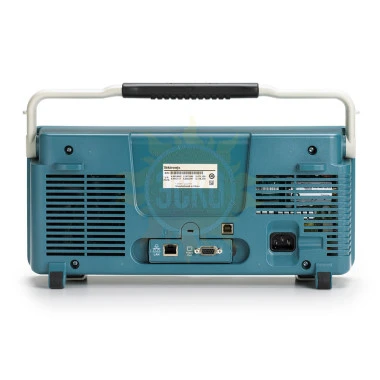

| Интерфейсы | Порт USB 2.0 на передней панели для быстрого и простого сохранения данных. Порт USB 2.0 на задней панели для управления осциллографом с компьютера |
| Габаритные размеры | 180 x 377 x 134 мм |
| Вес | 3,6 кг |
Комплектация Tektronix MSO2022B 200 МГц, 2+16 каналов
| № | Наименование | Количество |
|---|---|---|
| 1. | TPP0200 100 МГц; для моделей 100/200 МГц | 2 |
| 2. | P6316 16- канальный логический пробник | 1 |
| 3. | Документация | 1 |
| 4. | Набор аксессуаров | 1 |
| 5. | Инструкция по установке | 1 |
| 6. | Кабель питания | 1 |
| 7. | ПО OpenChoice | 1 |
| 8. | Сертификат калибровки | 1 |
