Полоса пропускания МГц
100
Частота дискретизации
1 Гвыб/с
Частота дискретизации
1 Гвыб/с
Количество каналов
4
Исполнение
Настольный
Объем памяти (количество точек) на канал
2,5К
Тип осциллографа
Цифровой запоминающий
Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.
Запросите сейчас — зафиксируйте цену до возможного роста.
Доставка в кратчайшие сроки
по Москве
от 500 ₽
по России от 1000 ₽
Гарантия 3 года
Госреестр 48472-11
до 27.10.2021
до 27.10.2021
Межповерочный интервал 1 год
ТД «ЭСКО» официальный дистрибьютор Tektronix в России

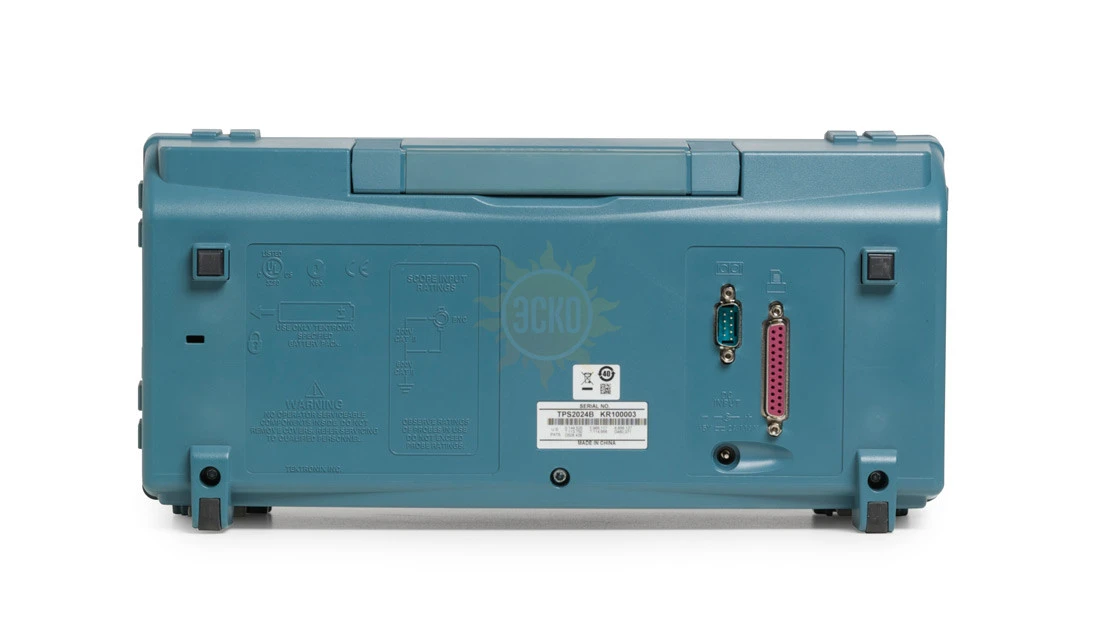

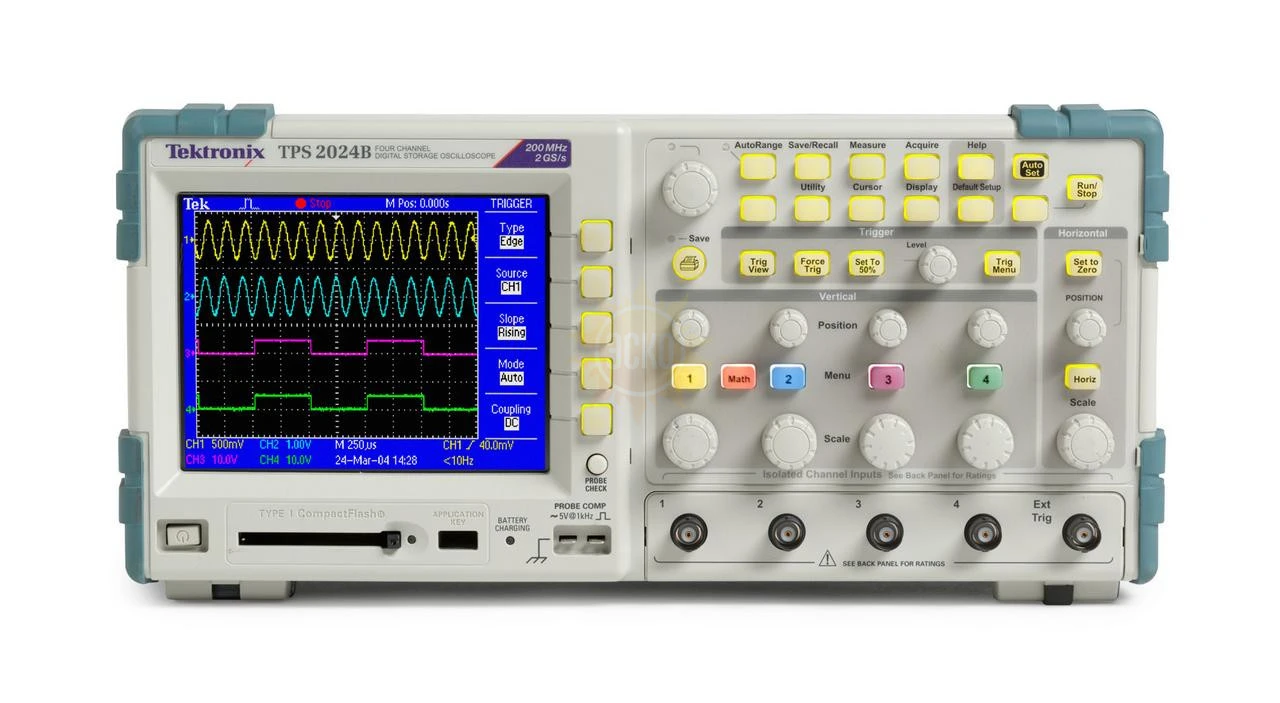

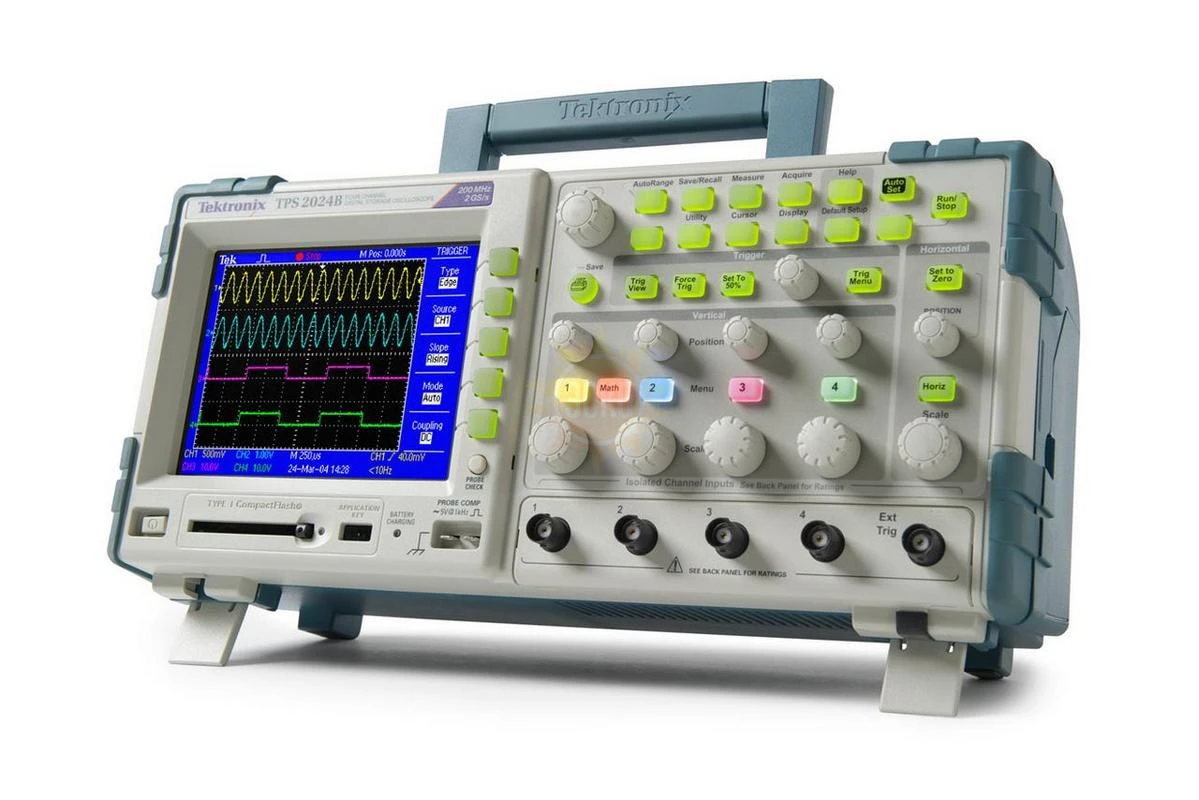

Описание TPS2014B
TPS2014B осциллограф цифровой запоминающий 4 канала x 100МГц.
Характеристики TPS2014B
| Параметры | Значения |
| Канал вертикального отклонения | |
| Число каналов | 4 |
| Полоса пропускания (-3дБ) | 0 …100МГц, 0…20 МГц при 2 мВ/дел Ограничение полосы пропускания до 20 МГц |
| Коэф. отклонения (Коткл.) | 2мВ/дел…5В/дел (шаг 1-2-5) плавная регулировка |
| Погрешность установки (Коткл.) | ± 3 % |
| Время нарастания | < 3,5 нс |
| Входной импеданс | 1 МОм (± 2 %) / (20 ± 3) пФ |
| Макс. входное напряжение | 300 В ср. кв., до 1000 В с пробником P5120 (в комплект не входит) |
| Режимы работы | Канал 1 (2, 3, 4), инверсия канала 1 (2, 3, 4) |
| Математика | CH1 - CH2, CH2 - CH1, CH3 - CH4, CH4 - CH3, CH1 + CH2, CH3 + CH4, CH1 × CH2, CH3 × CH4; БПФ |
| Канал горизонтального отклонения | |
| Коэф. развертки (Кразв.) | 5 нс…50 с/дел |
| Погрешность установки Кразв. | ± 50 ppm (± 0,005 %) |
| Режимы работы | Основной, окно, ZOOM окна, X-Y |
| Синхронизация | |
| Источники синхросигнала | Канал 1 (2, 3, 4), сеть, внешний, внешний 1:5 |
| Режимы запуска развертки | Автоколебательный, ждущий, ТВ ( NTSC, PAL / SECAM), по длительности импульса (33 нс…10 с) |
| Фильтры синхронизации | Связь по перемен. или пост. току, ФНЧ, ФВЧ, фильтр шума |
| Внешняя синхронизация (1:1) | Чувствительность: 200 мВ (0…100 МГц), 350 мВ (> 100 МГц) Уровень: ± 1,6 В |
| Вход внешней синхронизации | 1 МОм (± 2 %) / 22 пФ |
| Аналого-цифровое преобразование | |
| Разрешение по вертикали | 8 бит |
| Макс. частота дискретизации | 1 ГГЦ |
| Длина записи | 2500 выборок на канал |
| Режимы сбора данных | Выборка, пик. детектор (> 12 нс); усреднение (2 / 16 / 64 / 128); накопление; послесвечение |
| Курсорные измерения | |
| Функции | ∆U; ∆T; 1/∆T |
| Автоматические измерения | |
| Функции по вертикали | Макс, мин, пик-пик, среднее, ср. кв. за период |
| Функции по горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса |
| Частотомер | |
| Разрешение | 6 разрядов |
| Диапазон измерений | 10 Гц…200 МГц |
| Дополнительные возможности | |
| Интерфейс | RS-232C; Centronics |
| Автоустановка | В/дел, с/дел, параметры синхронизации |
| Режим X-Y | Х – кан 1; Y – кан 2 |
| Память (стандартно) | 8 Мб; возможность расширения до 1 Гб (карта не входит в комплект) |
| Входы | Развязанные входы (изолированные) |
| Общие данные | |
| ЖК-дисплей | 8 × 10 дел (разрешение 320 х 240) |
| Напряжение питания | 120…240 В (± 10 %), 45…66 Гц (автовыбор) |
| Габаритные размеры | 324 х 151 х 125 мм |
| Масса ( с 1 батареей ) | 3,2 кг |
Комплектация TPS2014B
| № | Наименование | Количество |
|---|---|---|
| 1. | Осциллограф TPS2014 | 1 |
| 2. | Сетевой провод | 1 |
| 3. | Делитель 1:1/1:10 | 2 |
| 4. | Руководство по эксплуатации | 1 |
Дополнительная комплектация TPS2014B
P5200A - щуп дифференциальный
Цена по запросу
TCPA300 Усилитель токовых пробников
Цена по запросу
TCPA400 Усилитель токовых пробников
Цена по запросу
