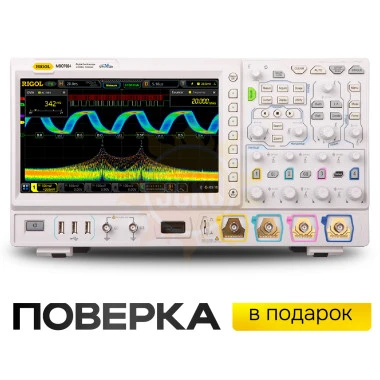

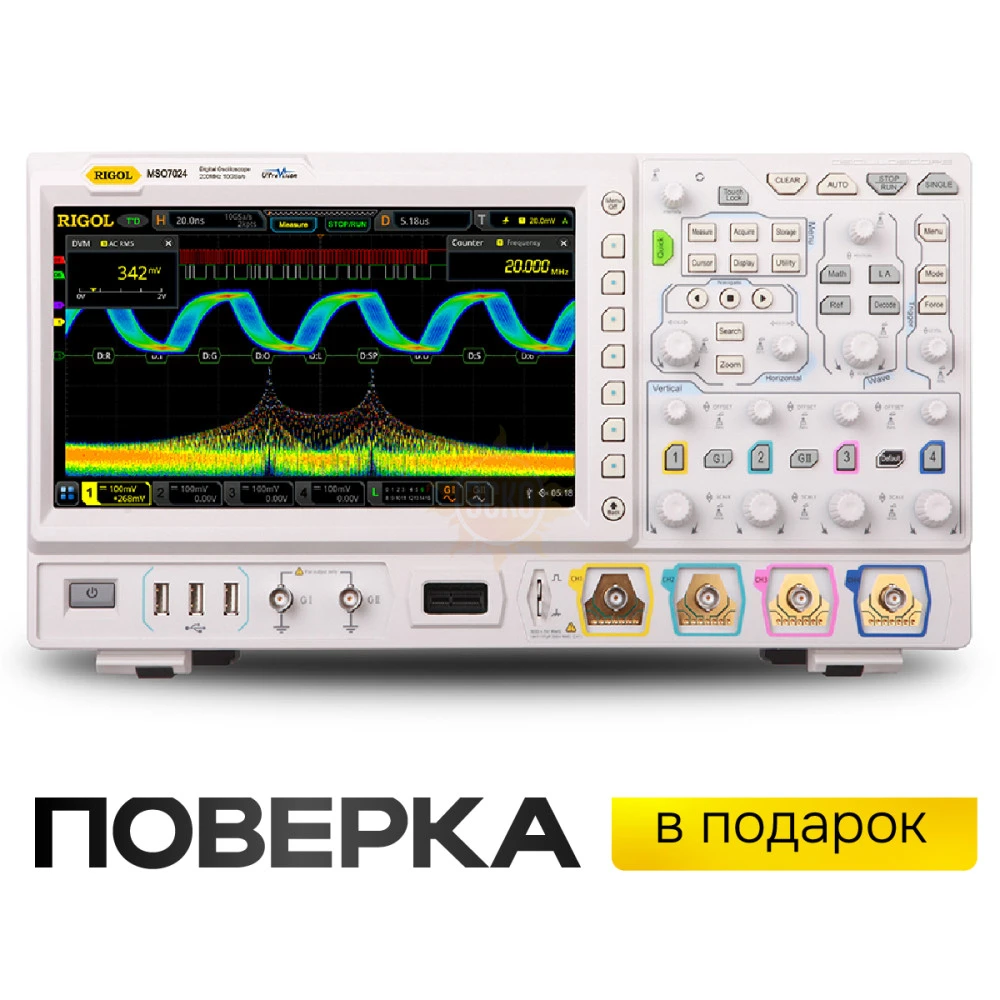

Цифровой осциллограф смешанных сигналов RIGOL MSO7024 с поверкой

Цифровой осциллограф Rigol MSO7024 с поверкой, полоса пропускания которого составляет 200 МГц, оснащен 4 аналоговыми и 16 дискретными каналами и подходит для работы со смешанными сигналами. По сравнению с представителями младшей линейки семейства MSO, он обладает повышенной частотой выборки, большей длиной памяти, увеличенной скоростью захвата сигнала, а также расширенными измерительными и аналитическими возможностями и более высокой функциональностью. Цифровой осциллограф сконструирован на аппаратной платформе ASIC Phoenix, с реализацией технологии UltraVision второй генерации, и его базовые возможности могут быть расширены с помощью аппаратных и программных опций.

Универсальный измеритель для разных приложений

Реализуя различные измерительные и аналитические функции на аппаратном уровне, осциллограф Rigol MSO7024 с поверкой может заменить собой вольтметр, частотомер и счетчик с сумматором, анализатор спектра базового уровня, логический анализатор, анализатор протоколов, источник стандартных, произвольных и модулированных сигналов и анализатор мощности. Прибор характеризуется рекордной в своем классе скоростью сбора данных и может работать в режиме анализа гистограмм и самописца ROLL. Возможно выполнение аппаратных измерений параметров осциллограмм, не только отображаемых в реальном времени на дисплее, но и записанных в памяти.

Гибкое управление

Сенсорный дисплей с диагональю 10,1 дюйма обеспечивает простоту и наглядность обращения с осциллографом смешанных сигналов Rigol MSO7024 с поверкой. Для настроек, регулировок и других операций можно использовать традиционную клавиатуру с поворотными регуляторами, кнопки которой сгруппированы по функциональности. Клавиша Quick программируется пользователем индивидуально – для быстрого запуска наиболее востребованной функции или режима. Также поддерживается возможность подключения к прибору компьютерной мыши. Доступен режим дистанционного управления с использованием ПК, для обмена данными с которым служат интерфейсы USB, LAN и опциональный переходник GPIB-USB.

Доступные программные и аппаратные опции Rigol MSO7024 с поверкой

• Увеличение верхнего предела частотного диапазона до уровня старших моделей серии MSO7000.
• Расширение глубины памяти до 26M или 50M точек.
• Активация режимов запуска шин и анализа протоколов RS-232/UART, CAN, LIN, I2C, SPI, FlexRay и MIL-STD-1553.
• Установка внутреннего модуля двухканального генератора сигналов произвольной формы с частотным диапазоном до 25 МГц.
• Дооснащение осциллографа функцией анализа источников питания.
