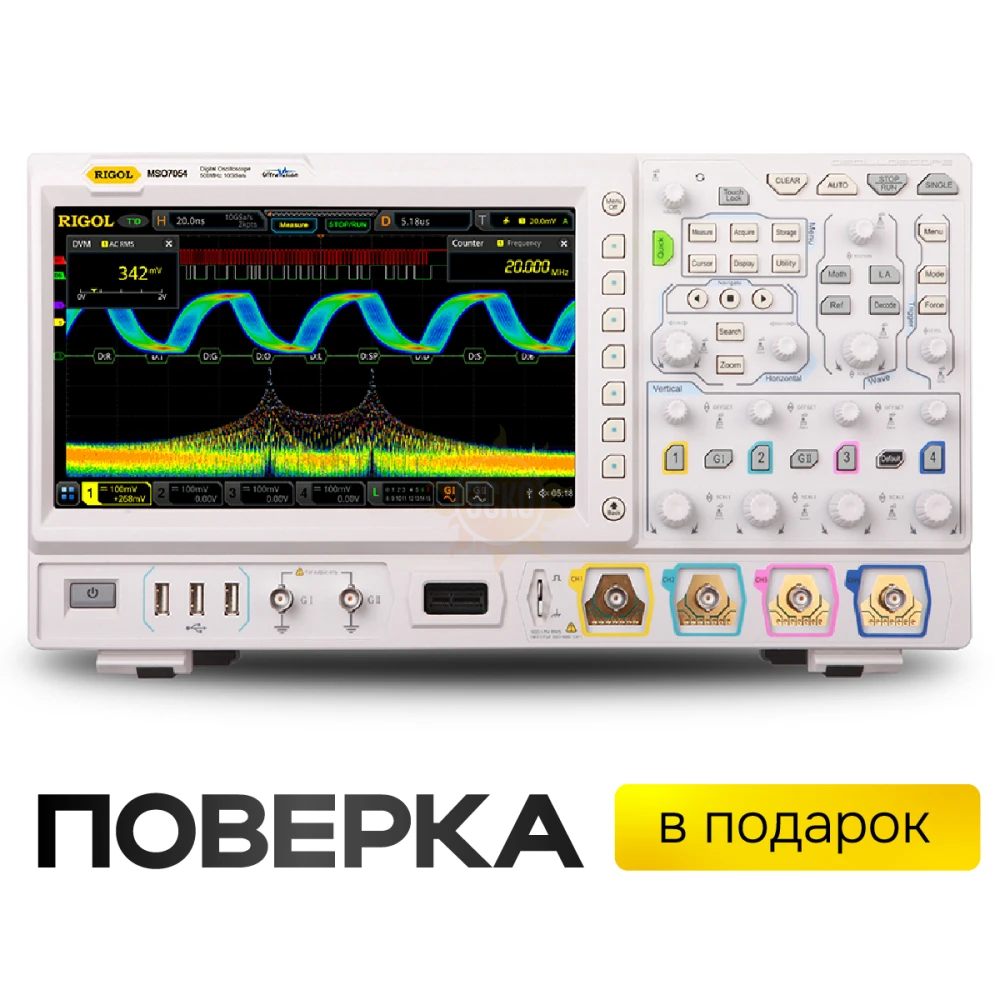

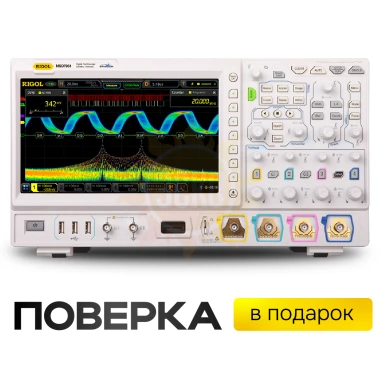

Цифровой осциллограф смешанных сигналов RIGOL MSO7054 с поверкой

Цифровой осциллограф Rigol MSO7054 с поверкой способен производить захват и анализ до 4 аналоговых сигналов в частотном диапазоне до 500 МГц с частотой дискретизации до 10 Гвыб/с, при одновременной регистрации управляющих воздействий по 16 дискретным каналам, обеспечивая возможность тестирования и диагностики оборудования и систем смешанного типа.

Многофункциональный цифровой осциллограф оборудуется встроенным частотомером, цифровым вольтметром и опционально может быть оснащен режимами запуска и декодирования компьютерных, промышленных, автомобильных и других шин, анализатором источников питания и двухканальным генератором.

Функциональные возможности и особенности

За счет использования технологической платформы UltraVision II на основе быстродействующего и низкошумного ASIC-чипсета Phoenix, осциллограф Rigol MSO7054 с поверкой характеризуется высоким показателем частоты дискретизации и скорости захвата при большей длине памяти, по сравнению с младшими сериями MSO-семейства. Прибор способен контролировать 41 параметр сигнала в автоматическом режиме, поддерживаются функции курсорных измерений и математических вычислений. Реализованы режимы цветового послесвечения осциллограмм, поиска и навигации по сигналу с таблицей событий и обеспечивается возможность измерения сигналов в памяти аппаратными средствами и т.д.

Преимущества Rigol MSO7054 с поверкой

• Широкие возможности синхронизации – осциллограф смешанных сигналов поддерживает 20 типов запуска по различным событиям и параметрам, с возможностью выбора порогового уровня и индивидуальной настройки связи, времени удержания, шумоподавления и других условий.
• Функция анализа гистограммы служит для определения трендов сигнала, упрощая выявление потенциальных проблем.
• Расширенный режим БПФ использует вероятностное раскрашивание для выделения скачкообразных и переходных сигналов - так же, как и анализаторы спектра.
• Опциональный генератор с двумя независимыми каналами поддерживает режим воспроизведения стандартных и формирования произвольных сигналов, в том числе пользовательских, с наложением модуляций, манипуляций и свипирования.

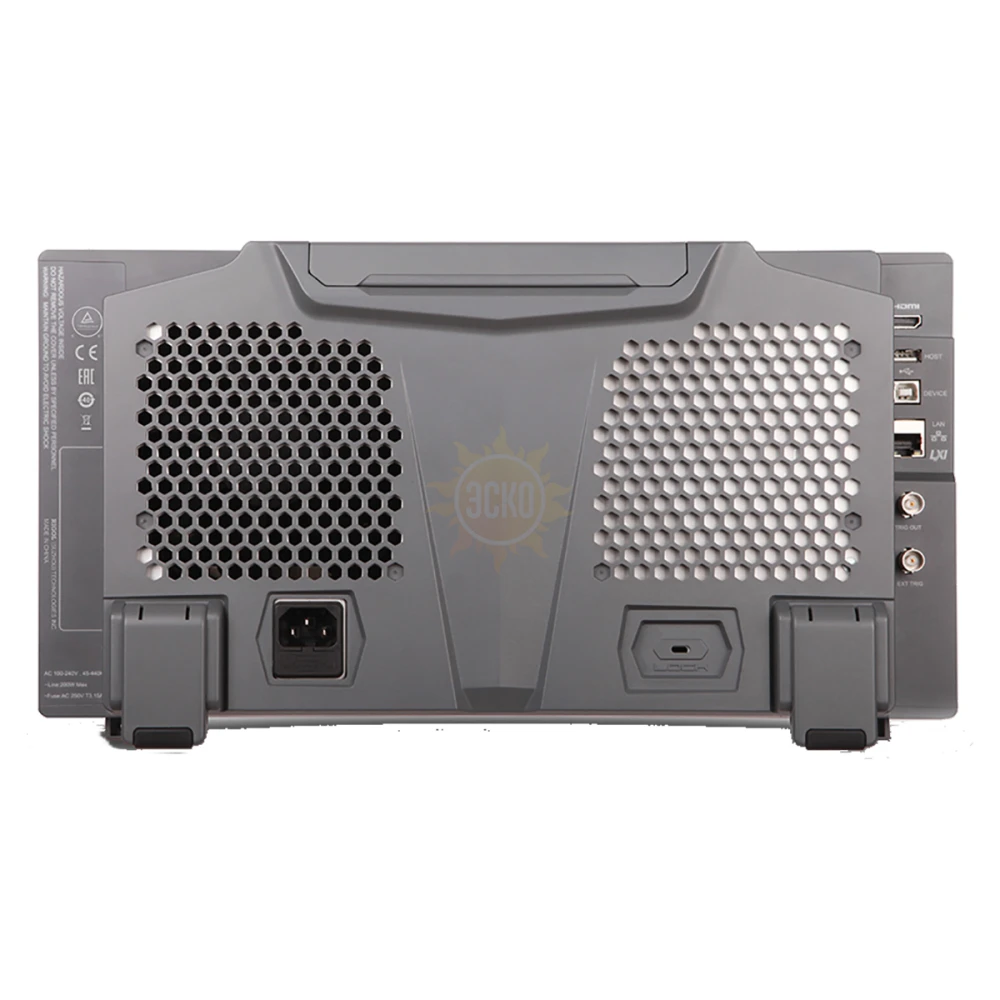

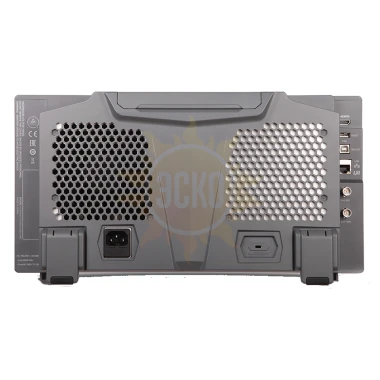

• Расширенный набор интерфейсов – помимо стандартных входов USB и LAN, обеспечивающих дистанционное управление с помощью ПК, прибор снабжен четырьмя портами USB-HOST, которые можно использовать для одновременного подключения съемного флеш-носителя, компьютерной мыши и принтера, и HDMI-выходом для трансляции изображения на внешний монитор или проектор.
