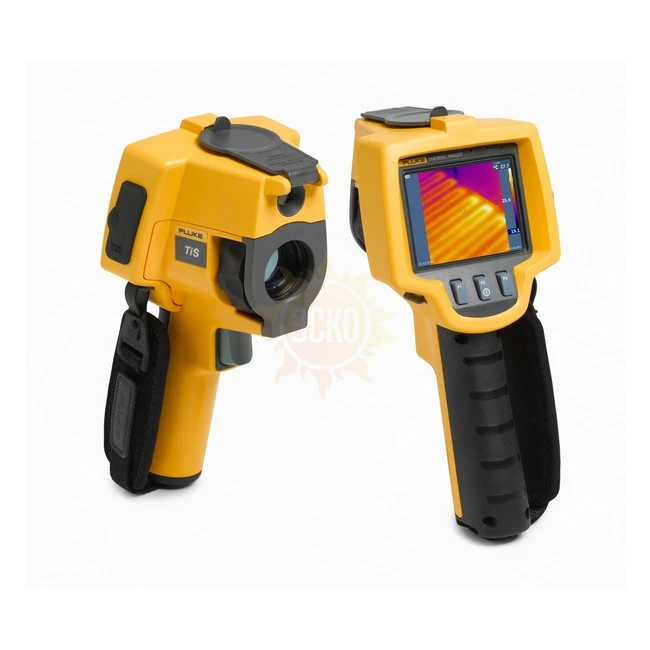

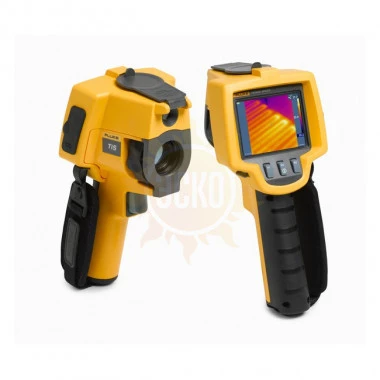

Тепловизор Fluke Ti10

Технические характеристики

Температура

Диапазон температурных измерений (не калибруется ниже -10 °C)

от -20 °C до +250 °C

Погрешность

± 5 °C или 5% (большее из этих значений)

Характеристики изображения

Поле зрения

23° x 17°

Пространственная разрешающая способность (IFOV)

2,5 мрад

Минимальное расстояние фокусировки

Объектив тепловизора: 15 см
Фотообъектив: 46 см

Фокусировка

Вручную

Частота смены кадров

Частота обновления 9 Гц

Тип приемника излучения

160 x 120 матрица в фокальной плоскости, неохлаждаемый микроболометр

Тип инфракрасного объектива

Объектив 20 мм, F = 0.8

Тепловая чувствительность (NETD)

≤ 0,2 °C при 30 °C (200 м°K)

Спектральный диапазон ИК

От 7,5 мкм до 14 мкм

Фотокамера

Разрешение 640 x 480

Представление изображений

Цветовые палитры

Цвета нагрева железа, сине-красная, высокого контраста, серая

Уровень и диапазон

Плавное масштабирование уровня и диапазона в автоматическом и ручном режимах

Минимальный диапазон (в ручном режиме)

5 °C

Минимальный диапазон (в автоматическом режиме)

10 °C

Сведения о технологии IR-Fusion®

Full Infrared (Полное ИК) или Picture-in-Picture (Кадр в кадре)

Режим Picture-In-Picture (PIP - Кадр в кадре)

Окно 100 % ИК размерами 320 x 240 пикселов, расположенное в центре дисплея

Полноэкранный (выключение режима PIP)

Окно 100 % ИК размерами 640 x 480 пикселов, расположенное в центре дисплея

Сохранение изображений и измерительных данных

Носитель

Карта памяти SD (на карте памяти емкостью 2 ГБ можно сохранить не менее 1200 полностью радиометрических (в формате .is2) ИК или слитных изображений или 3000 базовых ИК-изображений (в формате .bmp)

Форматы файлов

Нерадиометрические (.bmp) или полностью радиометрические (.is2)
Для анализа нерадиометрических (.bmp) файлов не требуется специальной программы

Форматы файлов, экспортируемых с помощью ПО SmartView™

JPEG, BMP, GIF, PNG, TIFF, WMF, EXIF и EMF

Общие характеристики

Температура

Для измерений:

от -10 °C до +50 °C

Для хранения:

от -20 °C до +50 °C без аккумулятора

Относительная влажность

от 10 % до 90 % без конденсации

Дисплей

Цветной ландшафтный ЖК-дисплей VGA (640 x 480) размером по диагонали 9,1 см (3,6 дюйма) с подсветкой (выбираемая или автоматическая подстройка яркости)

Органы управления и настройки

Температурная шкала (°C/°F), выбираемая пользователем
Выбор языка
Установка даты/времени

Программное обеспечение

SmartView™ для полного анализа данных и составления отчетов входит в комплект поставки

Питание

Аккумулятор:

Встроенный блок аккумуляторов (входит в комплект)

Время работы от аккумулятора:

Три или четыре часа непрерывной работы (при 50 %-ном уровне яркости ЖК-дисплея)

Время зарядки аккумулятора с помощью сетевого или автомобильного адаптера/зарядного устройства:

Два часа для полной зарядки

Работа/зарядка от сети

Сетевой адаптер/зарядное устройство (110/220 В, 50/60 Гц). Можно заряжать аккумулятор одновременно с использованием тепловизора. В комплект входит универсальный набор сетевых переходников.

Функции энергосбережения

Переход в режим ожидания после 5 минут бездействия; автоматическое отключение после 20 минут бездействия

Стандарты безопасности

Директива CE:

IEC/EN61010-1 (2-я редакция), степень загрязнения среды 2;

Электромагнитная совместимость

Директива EMC:

EN61326-1

C-Tick

IEC/EN 61326

США FCC:

CFR 47, часть 15, класс A

Вибрация

2 G, IEC 68-2-29

Удары

25 G, IEC 68-2-29 (падение с высоты 2 м на 5 сторон тепловизора)

Размеры (ВxШxД)

0,27 м x 0,13 м x 0,15 м

Вес

1,2 кг

Степень защиты

IP54

Гарантия

Два года

Цикл калибровки

Два года (при нормальной эксплуатации и нормальном износе)

Поддерживаемые языки

Английский, итальянский, немецкий, испанский, французский, русский, португальский, шведский, турецкий, чешский, польский, финский, упрощенный китайский, традиционный китайский, корейский и японский
