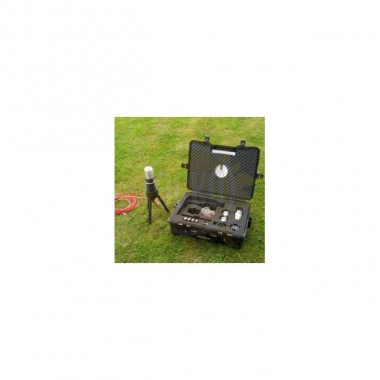

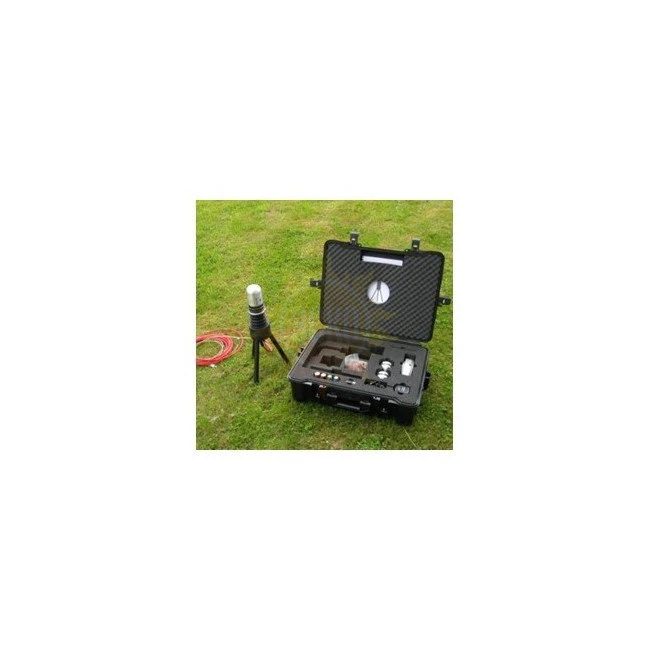

Высоковольтное оборудование b2 High Voltage TD90

Измерители тангенса угла диэлектрических потерь серии TD

Назначение средства измерений

Описание средства измерений

Измерители работают с применением внешнего источника испытательного напряжения. В качестве источника напряжения совместно с измерителями применяются установки измерительные высоковольтные серии HVA (HVA30, HVA60, HVA90 и т.д.), генерирующие напряжение специальной формы инфранизкой частоты.

Измерители выпускаются в следующих модификациях: TD30, TD60, TD90, TD94, TD200 - высоковольтные системы измерения тангенса угла диэлектрических потерь в кабеле

Высоковольтное оборудование нашей компании позволяет провести комплексную диагностику качества кабелей и их старения. Методы измерения тангенса угла диэлектрических потерь и частичных разрядов идеально дополняют друг друга и позволяют, с одной стороны, определять общее состояние образца, а с другой - локализовать специфические повреждения. Измерение тангенса угла диэлектрических потерь является широко зарекомендовавшим себя методом быстрого, точного и надежного определения состояния изоляции кабеля или любого другого высоковольтного устройства или оборудования. Данная процедура незаменима для обнаружения «водных триингов» в кабелях с изоляцией из сшитого полиэтилена.
Простота в использовании, небольшой вес оборудования и компактный дизайн позволяют быстро подготовить оборудование к работе и провести диагностику.

• Измерение тангенса угла диэлектрических потерь
• Компактное и легкое по весу оборудование
• Простота в использовании
• Одновременное испытание и диагностика кабеля
• Передача данных на компьютер при помощи беспроводного интерфейса Bluetooth
• Протокол по результатом диагностики
• Подключение тестирующего оборудования одним проводом

НОВОЕ с 2013 года!

• Диэлектрическая спектроскопия - измерение тангенса угла диэлектрических потерь в диапазоне частот 0,01 - 0,1Гц
• Диагностика очень коротких кабелей или высоковольтного оборудования имебщего маленькую емкость > 500пФ

Критерии оценки состояния СПЭ кабелей Состояние кабелей хорошее, если :
tg δ (2 Uo) < 0,12 % и /или [tg δ (2 Uo) - tg δ (Uo)] < 0,06 %
Плохое состояние (незамедлительная замена), если :
tg δ (2 Uo) > 0,22 % и /или [tg δ (2 Uo) - tg δ (Uo)] > 0,1 %
Для всех остальных случаев необходим повышенный контроль и замена исходя из текущих возможностей.

Метод измерения тангенса позволяет быстро и без негативного влияния на кабель получить общую (интегральную) картину состояния изоляции и в дальнейшем проблемные кабели взять под дополнительный контроль.

Удобство пользования

На сегодняшний день существуют 5 модели приборов: TD30, TD60, TD90, TD94,TD200 для измерения ТАН ДЕЛЬТА с максимальным напряжением до 23кВ действ. (33кВ пиковое) (TD30) и до 141кВ действ. (200кВ пиковое)

Приборы серии TD поставляются в комплекте с высоковольтным кабелем для подключения к высоковольтной СНЧ установке HVA30/60/90/200 и ПО.
