Высоковольтная система (до 30,60 или 90кВ) измерения тангенса угла диэлектрических потерь в кабеле.

Измерители TD30 и TD60 предназначены для измерения тангенса угла диэлектрических потерь (tgδ) и емкости высоковольтной изоляции (С) при техническом обслуживании, ремонте, наладке, испытаниях различных энергетических объектов (включая высоковольтные кабели с изоляцией из сшитого полиэтилена СПЭ) как на месте их нахождения, так и в условиях лаборатории.
Измерители обеспечивают автоматическую генерацию испытательного СНЧ синусоидального напряжения (сверхнизкой частоты) на контролируемом объекте заданной оператором величины до 22 кВ действующего значения для TD30+HVA30 и до 44кВ действующего значения для TD60+HVA60.

• Портативный прибор весом ВСЕГО несколько  кг
• Измерение Tan Delta / Емкость
• Изолированный, безопасный корпус прибора
• Простое подключение к высоковольтной СНЧ установке и к кабелю
• Результаты тестирования передаются в ПК через беспроводный интерфейс Bluetooth ®
• Поставляется в комплекте с ПО
• Отображение в реальном времени актуальной формы выходного сигнала
• Измерение Tan Delta быстро
• Автоматическое создание отчета о тестировании

Описание

Тестирование тангенса угла диэлектрических потерь позволяет пользователю определить дефекты изоляции ДО того, как сама проблема случится и придется ее устранять высокозатратными и отнимающими много времени работами .

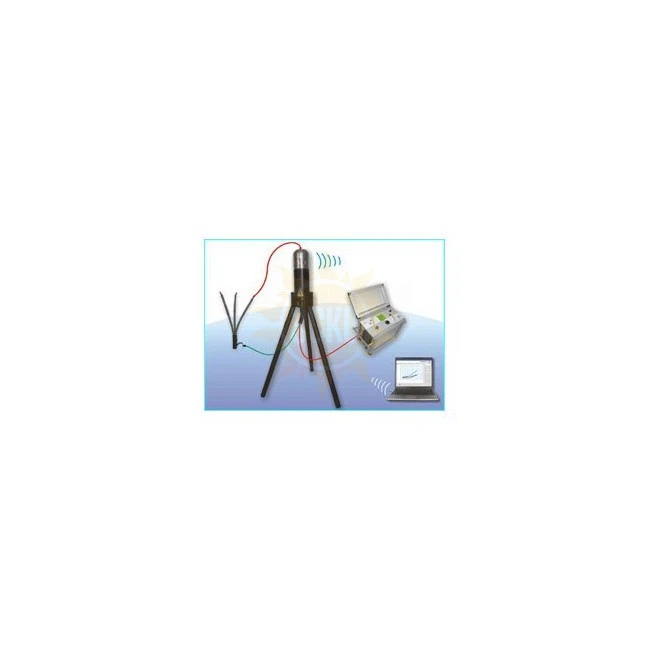

Приборы TD30/60 это практичные, легкие в использовании системы, измеряющие тангенс угла диэлектрических потерь, подключаемые напрямую к высоковольтной СНЧ установке серии HVA. Тангенс угла диэлектрических потерь быстро измеряется с сохранением результата измерения в памяти прибора вместе с полным описанием тестируемого кабеля. Данная установка позволяет пользователю проводить измерение тангенса угла диэлектрических потерь вместе с простым испытанием кабеля высоким постоянным или переменным напряжениями..

Описание установки

На сегодняшний день компания H.V. Diagnostic(Швейцария) производит 2 модели приборов  TD30 для измерения ТАН ДЕЛЬТА с максимальным напряжением до 23кВ rms (действ) (33кВ пиковое), и  TD60 для измерения ТАН ДЕЛЬТА с максимальным напряжением до 44кВ rms (действ). ) (62кВ пиковое) На момент написания этой листовки  находится в разработке и планируется к производству с 10-2008 прибор TD90  для измерения ТАН ДЕЛЬТА с максимальным напряжением до 66кВ rms (действ). ) (93кВ пиковое)

Приборы TD30/60 питаются от стандартных батарей типа C, комплекта которых хватает на 10 часов непрерывного тестирования. Приборы TD30/60 поставляются в комплекте с  10 м кабелем для подключения к высоковольтной СНЧ установке HVA30/60

Приборы TD30/60 также имеют в комплекте поставки программное обеспечение, которое дает полную картину во время измерения ТАН ДЕЛЬТА, включая даже форму выходного высоковольтного сигнала по напряжению и току в реальном времени. Данные передаются на компьютер при помощи беспроводного интерфейса BluetoothTM , позволяя отказаться от жесткого соединения с компьютером посредством подключения при помощи интерфейсного кабеля, что дает не только дополнительную безопасности при высоковольтных измерениях, но также существенно экономит время для  подключения и начала работы.
