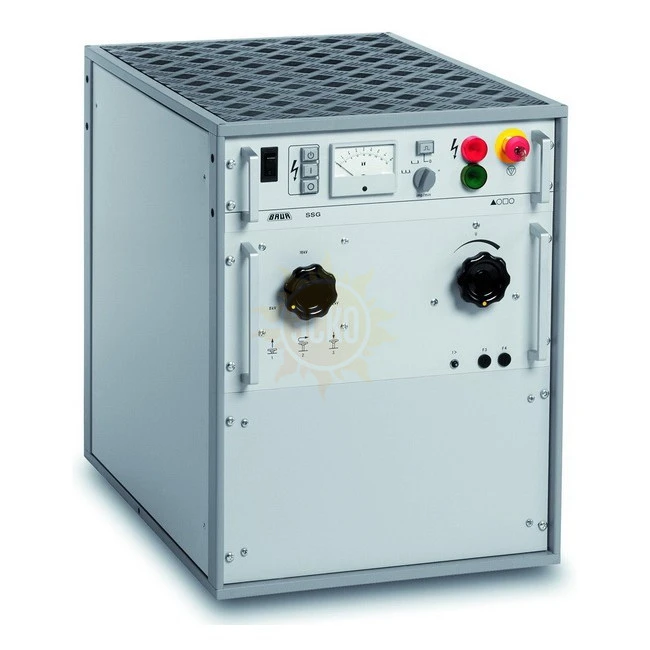

BAUR SSG 1100 — генератор импульсного напряжения
распечатать
При отключении подсоединенные кабели высокого напряжения и внутренние импульсные конденсаторы разряжаются.
Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.
Запросите сейчас — зафиксируйте цену до возможного роста.
Назначение генератора импульсного напряжения SSG 1100
Генератор высоковольтных импульсов SSG 1100 предназначен для поиска повреждений кабельных линий проложенных в грунте. Генератор SSG 1100 подает напряжение в кабель с последовательностью коротких импульсов большой мощности и вся энергия импульса выходит в месте повреждения изоляции кабеля, производя громкий хлопок.
Генераторы SSG 1100 могут также использоваться для предварительного определения повреждения кабелей. В этом случае они применяются в качестве устройств прожига повреждения в кратковременном режиме, или могут использоваться совместно с рефлектометром IRG 2000 и блоком SA 32.
Генераторы семейства SSG устанавливаются в 19-дюймовую стойку. Различные органы индикации и управления монтируются на передней панели, соединительные разъёмы – на задней стенке. В приборах имеется собственный генератор высокого напряжения, импульсные конденсаторы с повышенной защитой от внешних перенапряжений, запускаемый автоматически и вручную высоковольтный коммутатор, а также встроенное разрядное устройство. Схема управления прибором содержит необходимые цепи аварийной защиты, использующиеся также для подключения внешнего аварийного выключателя и работы блока связи SA 32 (опция)
Особенности генератора импульсного напряжения SSG 1100
- Регулируемое выходное напряжение, от 0 до 100%;
- Один импульс или повторяющиеся импульсы – два диапазона 20 имп./мин. и 10 имп./мин;
- 2 автоматических разрядника;
- Надежный электромагнитный переключатель.
Технические характеристики генератора импульсного напряжения SSG 1100
| Параметр | Значение |
|---|---|
| Электропитание от сети | 220 - 240 В |
| Частота сетевого напряжения | 45 - 60 Гц |
| Максимально потребляемая мощность (в состоянии короткого замыкания) | 3 кВА |
| Максимальное выходное напряжение | 32 кВ |
| Диапазон выходного напряжения | 0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ |
| Максимальная энергия импульса | 1100 Дж |
| Частота следования импульсов | 10, 20 имп/мин |
| Максимальный выходной ток | Постоянный ток 8 кВ – 560 мА |
| Постоянный ток 16 кВ – 280 мА | |
| Постоянный ток 32 кВ – 140 мА | |
| Погрешность киловольтметра | 1,50% |
| Рабочая температура | -20 ... +50 °C |
| Габаритные размеры (ширина х высота х глубина) | 514 х 645 х 730 мм |
| Вес | 79 кг |
Комплект поставки SSG 1100
| № | Наименование | Количество |
|---|---|---|
| 1 | Генератор импульсного напряжения SSG 1100 | 1 |
| 2 | Кабель заземления, длина 3 м | 1 |
| 3 | Кабель высоковольтный соединительный | 1 |
| 4 | Штанга разрядная ES 45 6 кВт*с | 1 |
| 5 | Шнур сетевого питания | 1 |
| 6 | Руководство по эксплуатации | 1 |
