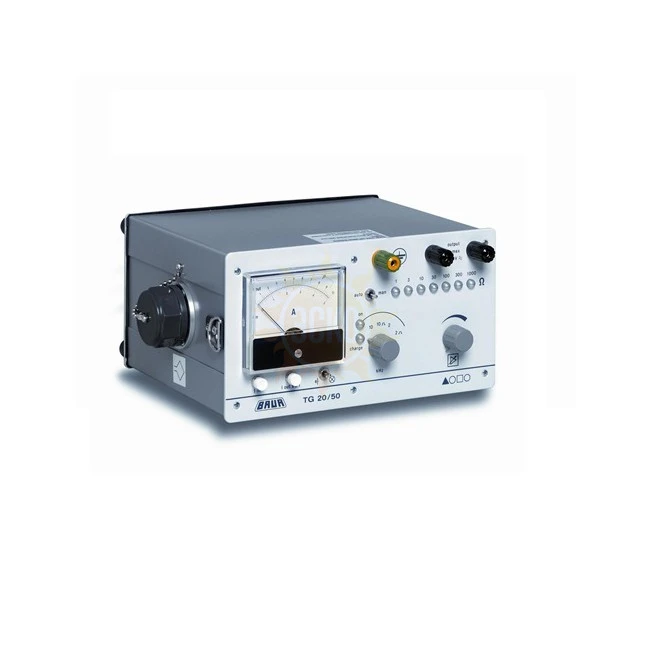

Высоковольтное оборудование BAUR TG 20-50

распечатать описание в PDF

Совмест-но с приемником сигналов звуковой частоты UL 30 и детектор-ной катушкой SP 30 генератор TG 20/50 используется для трасси-ровки маршрута и оценки глубины залегания кабелей и поиска мест повреждения индукционным методом.

цена по запросу

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

ТД «ЭСКО» официальный дистрибьютор BAUR в России

Описание BAUR TG 20-50

Генератор TG 20/50 является портативным, работающим от сети или от встроенной аккумуляторной батареи, генератором сигна-лов звуковой частоты со встроенным зарядным блоком. Совмест-но с приемником сигналов звуковой частоты UL 30 и детектор-ной катушкой SP 30 генератор TG 20/50 используется для трасси-ровки маршрута и оценки глубины залегания кабелей и поиска мест повреждения индукционным методом.

Особенности:

Автоматическое или ручное согласование импеданса
В комплект поставки включены зарядный блок и аккумуля-торная батарея, предусмотрена работа от батареи или от сети
Возможность выбора работы в непрерывном или в импульсном режиме
Возможность выбора одной из двух выходных частот
Прибор с подсветкой с показом выходного тока Iout или входного тока Iin
Клеммы защищены от возможности прикосновения
Брызгозащитный корпус
Высокая выходная мощность, поэтому возможно применение метода крутильной волны.

Технические характеристики:

Параметр	Значения
Выходная мощность	0 … 50 ВА при сетевом питании
Выходная мощность	0 … 20 ВА при работе от аккумуляторных батарей
Выходной ток	максимум 8 А
Частоты	2 частоты, выбираются переключением
	2 кГц ±0,1%, коэффициент нелинейности (k-factor) ≤ 1,5 % при выходной мощности 4 ВА
	10 кГц ±0,1%, коэффициент нелинейности (k-factor) ≤ 3 % при выходной мощности 4 ВА
Выходной импеданс	7-степенчатый переключатель с установкой 1/3/10/30/100/300/1000 Ом, автоматическая или ручная подстройка
Зарядный блок (встроенный)	защита от перезарядки – когда используется сетевое питание, подзарядка осуществляется во всех рабочих режимах
Защита при разрядке батарей	Прибор выключается до того, как ба- тарея полностью разрядится
Время работы от аккумуляторной батареи	при вых. мощности 20 ВА: приблизительно 2,5 ч
Время работы от аккумуляторной батареи	питание от сети напряжением 220…240 В 10%; 50/60 Гц
Электропитание	От внешнего источника питания напряжением 12 … 24 В постоянного тока (защита батареи от неправильного подключения)
Интервал рабочих температур	от -20 до + 50 °С
Габаритные размеры	290 х 130 х 240 мм
Масса	9,5 кг

Комплект поставки:

Генератор звуковых импульсов TG20/50
Розеточная часть соединителя для рамочной антенны на бо-ковой панели
Шнур сетевого питания
Кабель соединительный, 2 м, красный цвет
Кабель соединительный, 2 м, черный цвет
Руководство по эксплуатации.
