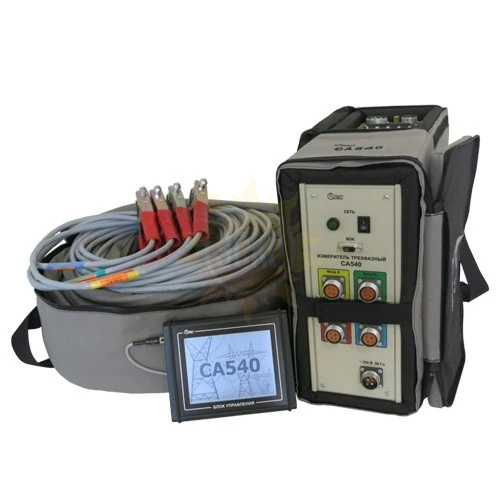

СА540 - измеритель трехфазный

распечатать описание в PDF

Артикул: 821048

Температура окружающего воздуха

от -10 до 45°С

Влажность

до 80 при температуре 25°С

Напряжение

220 В

Частота

50 Гц

Размеры

420 × 330 × 130 мм

Вес

не более 16,5 / 25 кг

Ток, А

684 200 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Гарантия 18 месяцев

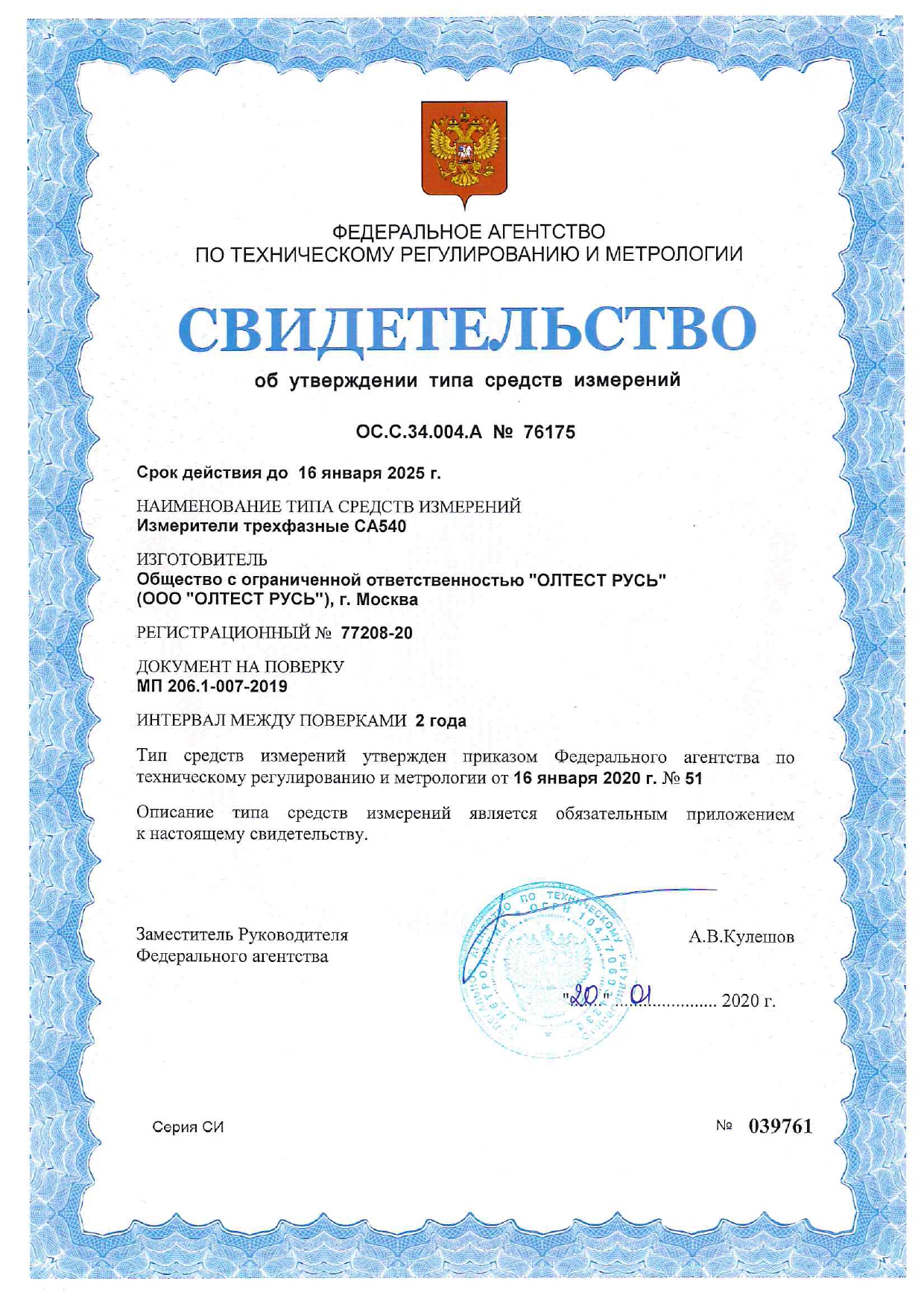

Госреестр 77208-20
до 16.01.2025

Межповерочный интервал 2 года

Назначение измерителя трехфазного СА540

Измеритель трехфазный СА540 предназначен для измерения характеристик трехфазных и однофазных силовых трансформаторов при проведении низковольтных испытаний. А также для измерения:

потерь холостого хода при пониженном напряжении, сопротивления короткого замыкания и коэффициента трансформации при проведении низковольтных испытаний силовых и измерительных трансформаторов;
потерь холостого хода на номинальном напряжении однофазных и трехфазных силовых трансформаторов классом напряжения 0,4 кВ и 0,23 кВ на низкой стороне;
напряжения, силы тока и фазового сдвига в однофазных и трехфазных, трехпроводных и четырехпроводных цепях переменного тока на частоте 50 Гц при равномерной и неравномерной нагрузке фаз.

Область и условия применения измерителя трехфазного СА540

Область применения измерителя СА540 – предприятия и организации, осуществляющие контроль состояния элементов трансформаторов при их разработке, производстве и эксплуатации. Измеритель может эксплуатироваться в производственных цехах, стационарных и передвижных лабораториях. Для управления измерителем в комплект поставки может быть включен блок управления или персональный компьютер со специальным программным обеспечением. Персональный компьютер должен всегда эксплуатироваться в нормальных условиях применения.

Особенности измерителя трехфазного СА540

Измерение силы тока и потерь холостого хода при пониженном напряжении;
Измерение силы тока и потерь холостого хода при номинальном напряжении для трансформаторов класса напряжения 0,4 кВ и 0,23 кВ на низкой стороне;
Измерение сопротивления короткого замыкания;
Измерение коэффициента трансформации и угла сдвига фаз между напряжениями;
Определение группы соединения обмоток;
Автоматическая коммутация подключенных обмоток;
Длина измерительных кабелей 25 м;
Блок управления с сенсорным дисплеем 6";
Сохранение результатов измерений в памяти блока управления;
Возможность эксплуатации в стационарных и передвижных лабораториях.

Технические характеристики измерителя трехфазного СА540

Наименование измеряемой величины	Источник	Диапазон измерения	Режимы измерения по току и напряжению	Пределы допускаемой основной погрешности
Технические характеристики
Действующее значение напряжения	встроенный	от 30 в до 420 В	-	±0,2%
Действующее значение напряжения	внешний	от 30 в до 420 В	-	±0,2%
Сила тока	встроенный	от 0,01 до 3 А	-	±0,3%
Сила тока	внешний	от 0,2 до 50 А	-	±0,4%
Частота напряжения и тока	встроенный	от 49 до 51 Гц	-	±0,03%
Частота напряжения и тока	внешний	от 49 до 51 Гц	-	±0,03%
Полное сопротивление	встроенный	-	-	-
Полное сопротивление	внешний	от 0,6 до 1200 Ом	от 0,2 до 50 А	±(0,004*Z+0,003) [Ом]
Активная составляющая полного сопротивления	встроенный	-	-	-
Активная составляющая полного сопротивления	внешний	от 0,6 до 1200 Ом	от 0,2 до 50 А	±(0,004*Z+0,003) [Ом]
Реактивная составляющая полного сопротивления	встроенный	-	-	-
Реактивная составляющая полного сопротивления	внешний	от 0,6 до 1200 Ом	от 0,2 до 50 А	±(0,004*Z+0,003) [Ом]
Активная составляющая полной мощности	встроенный	от 1 до 1200 Вт	от 0,01 до 3 А	± 0,004·U·I [Вт]
Активная составляющая полной мощности	внешний	от 6 до 20 000 Вт	от 0,2 до 50 А	± 0,004·U·I [Вт]
Коэффициент мощности	встроенный	от -1 до 1	от 0,01 до 3 А	± 0,002
Коэффициент мощности	внешний	от -1 до 1	от 0,2 до 50 А	± (0,003(I/U)+0,001)
Разность фаз между током и напряжением	встроенный	от -180° до 180°	от 0,01 до 3 А	±0,1°
Разность фаз между током и напряжением	внешний	от -180° до 180°	от 0,2 до 50 А	±(0,2(I/U)+0,06)°
Отношение напряжений (коэффициент трансформации)	встроенный	от 1 до 1000	междуфазное напряжение на обмотке НН: от 0,2 до 530 В	±0,3%
Отношение напряжений (коэффициент трансформации)	внешний	от 1 до 1000		±0,3%
Разность фаз между напряжениями	внешний	от -180° до 180°		±0,1°
Параметр			Значение
Характеристики встроенного трехфазного источника при измерении коэффициента трансформации
Номинальные значения устанавливаемых междуфазных напряжений, В			от 30 до 410
Номинальное значение частоты устанавливаемых напряжений, Гц			50
Максимальное значение силы тока, А			0,15
Относительная разность установленных междуфазных напряжений, %			±1
Характеристики встроенного однофазного источника при проведении опыта ХХ
Номинальные значения устанавливаемых напряжений, В			от 30 до 380
Номинальное значение частоты устанавливаемых напряжений, Гц			50
Максимальное значение силы тока, А			3
Характеристики внешнего трехфазного источника при проведении опыта КЗ
Диапазон устанавливаемых фазных напряжений, В			от 30 до 245
Номинальное значение частоты устанавливаемых напряжений, Гц			50
Максимальное значение силы тока, А			50
Общие характеристики
Электропитание прибора: - Номинальное напряжение, В - Номинальная частота, Гц			220 / 230 50
Температура окружающего воздуха, °С			-10…45
Относительная влажность воздуха, %			до 80 при температуре 25°С
Габаритные размеры блока измерительного, мм			420 × 330 × 130
Масса блока измерительного / комплекта кабелей, кг			не более 16,5 / 25

Комплект поставки СА540

№	Наименование	Количество
1	Блок измерительный СА540	1
2	Блок управления (БУ)	1
3	Блок сопряжения универсальный	1
4	Кабель волоконно-оптический ВОК2	1
5	Кабель измерительный КИ 25м	1
6	Кабель измерительный КИ (КТ) 3м	1
7	Кабель mini-USB	1
8	Кабель интерфейсный	1
9	Кабель поверочный 1	1
10	Кабель поверочный 2	1
11	Кабель-удлинитель КУ 22м	1
12	Кабель питания КП (БИ)	1
13	Кабель силовой КС (ВИ) 3м	1
14	Кабель силовой для закорачивания обмоток КСЗ 1,5м	2
15	Кабель питания 220 В 50 Гц	1
16	Программное обеспечение (диск инсталяционный)	1
17	Руководство по эксплуатации. Часть 1. Техническая эксплуатация	1
18	Руководство по эксплуатации. Часть 2. Методика поверки	1
19	Паспорт	1
20	Сумка СА540	1
21	Сумка кабельная	2
22	Сумка укладочная для блока управления	1

Дополнительная комплектация

(поставляется за дополнительную плату)

№	Наименование	Количество
1	Персональный компьютер	По запросу
2	Сумка укладочная для персонального компьютера	По запросу
