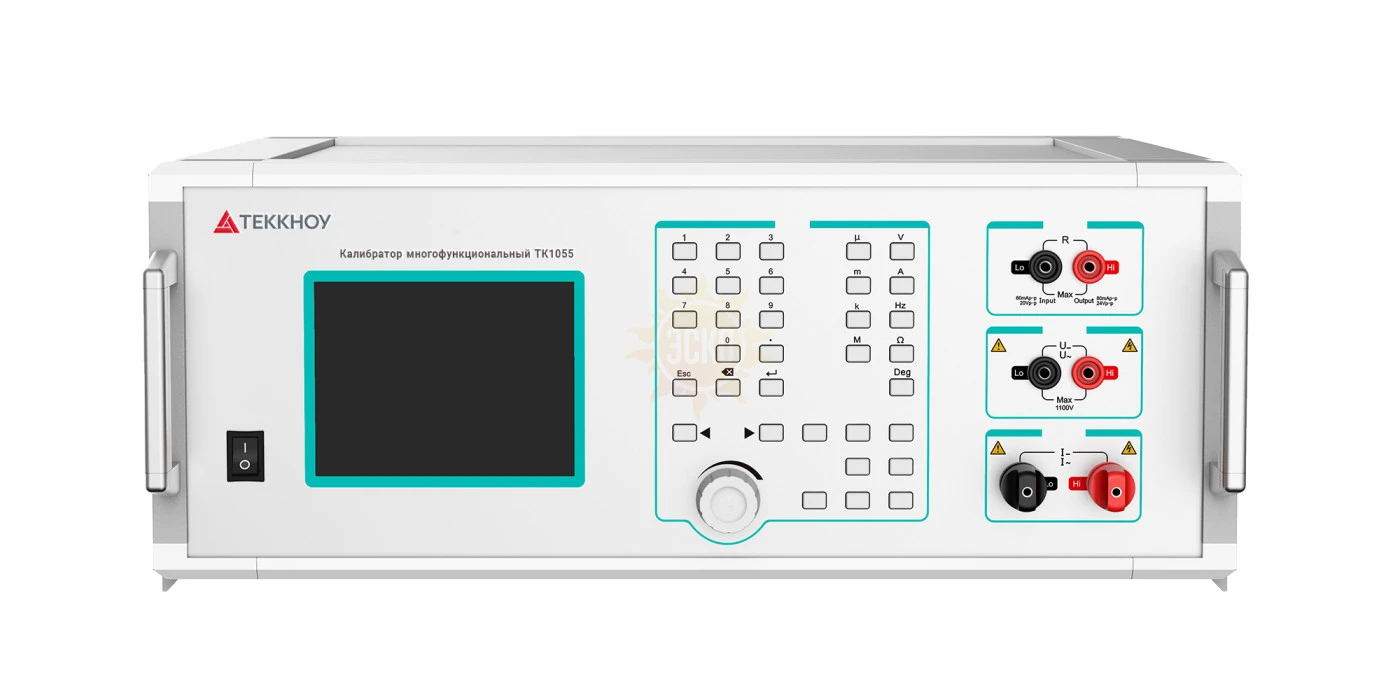

Многофункциональный калибратор TK1055

распечатать описание в PDF

Частота

до 1100 Гц

Напряжение

1100 В

Погрешность

0,03%

Мощность

до 36,3 кВт

Ток

33 А

Сопротивление (МОм), max

220

Написать в

Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.

Запросите сейчас — зафиксируйте цену до возможного роста.

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

Описание

TК1055 — это многофункциональный калибратор электрических сигналов, имеющий базовую погрешность воспроизведения постоянного напряжения 0,03% и предназначен для поверки мультиметров до 3½ разрядов, токовых клещей и других электрических измерительных приборов с точностью 0,2% и ниже.

По своему функционалу и возможностям модель ТК1055 идентична модели ТК1060, но обладает более грубыми характеристиками.

Модели TK1055 и ТК1050 отличаются между собой только отсутствием воспроизведения мощности у ТК1050.

Ключевые особенности

Высокая нагрузочная способность: до 800 мА (на выходе TК1055 в режиме напряжения постоянного и переменного тока);
Напряжение постоянного тока: 20 мВ - 1100 В;
Сила постоянного тока: 2 мкА - 22 A (33 А опционально);
Напряжение переменного тока: 3 мВ - 1100 В от 45 Гц до 1100 Гц;
Сила переменного тока: 200 мкА - 22 A (33 А опционально) от 45 Гц до 1100 Гц;
Погрешность за год: U_пост= ±0,03%, U_пер= ±0,03%, I_пост= ±0,03%, I_пер= ±0,03%;
Сопротивление: 1 Ом - 220 МОм;
Частота прямоугольных импульсов: 1 Гц - 2 МГц;
Регулирование фазы: 0,1°;
Постоянная фиктивная мощность: 24,2 кВт (36,3 кВт опционально);
Переменная фиктивная мощность: 13,2 кВт (19,8 кВт опционально);
Блок дистанционной регулировки выходного сигнала (опция);
Калибровка/поверка токовых клещей до 1000 А с токовой катушкой TD1020 (опция);
Измерение слабого сигнала постоянного тока (вторичного сигнала AC/DC преобразователей): 0 В – 12 В, 0 А - 24 мА (опция);
Стандартные интерфейсы: RS-232.

Метрологические характеристики

Таблица 1 – Воспроизведение напряжения постоянного тока

Верхние пределы поддиапазонов воспроизведения	Пределы допускаемой абсолютной погрешности, ±	Разрешение	Коэффициент пульсации (%)
200 мВ	30010^-6U_уст ^[1] + 20010^-6U_пр ^[2]	1 мкВ	<0,5
2 В	30010^-6U_уст + 20010^-6U_пр	10 мкВ	<0,5
10 В	30010^-6U_уст + 20010^-6U_пр	100 мкВ	<0,5
30 В	30010^-6U_уст + 20010^-6U_пр	100 мкВ	<0,5
100 В	30010^-6U_уст + 20010^-6U_пр	1 мВ	<0,5
300 В	30010^-6U_уст + 20010^-6U_пр	1 мВ	<0,5
600 В	30010^-6U_уст + 20010^-6U_пр	1 мВ	<0,5
1000 В	30010^-6U_уст + 20010^-6U_пр	10 мВ	<0,5
Примечание [1]: U_уст - установленное значение напряжения постоянного тока, мкВ. Примечание [2]: U_пр – предел воспроизведения напряжения постоянного тока, мкВ.

Таблица 2 – Воспроизведение постоянного тока

Верхние пределы поддиапазонов воспроизведения	Пределы допускаемой абсолютной погрешности, ±	Разрешение	Коэффициент пульсации (%)
20 мкA	30010^-6I_уст^[1] + 20010^-6I_пр^[2]	100 пА	<0,5
200 мкA	30010^-6I_уст + 20010^-6I_пр	1 нА	<0,5
2 мA	30010^-6I_уст + 20010^-6I_пр	10 нА	<0,5
20 мA	30010^-6I_уст + 20010^-6I_пр	100 нА	<0,5
200 мA	30010^-6I_уст + 20010^-6I_пр	1 мкА	<0,5
2 A	30010^-6I_уст + 20010^-6I_пр	10 мкА	<0,5
10 A	30010^-6I_уст + 20010^-6I_пр	100 мкА	<0,5
20 A/30 A^[3]	30010^-6I_уст + 20010^-6I_пр	100 мкА	<0,5
Примечание [1]: I_уст - установленное значение постоянного тока, мкА. Примечание [2]: I_пр – предел воспроизведения постоянного тока, мкА. Примечание [3]: Диапазон 30 А – дополнительная опция.

Таблица 3 – Воспроизведение напряжения переменного тока

Верхние пределы поддиапазонов воспроизведения	Пределы допускаемой абсолютной погрешности, ±	Разрешение
200 мВ	30010^-6U_уст ^[1] + 60 мкВ	1 мкВ
2 В	30010^-6U_уст + 20010^-6U_пр^[2]	10 мкВ
10 В	30010^-6U_уст + 20010^-6U_пр	100 мкВ
30 В	30010^-6U_уст + 20010^-6U_пр	100 мкВ
100 В	30010^-6U_уст + 20010^-6U_пр	1 мВ
300 В	30010^-6U_уст + 20010^-6U_пр	1 мВ
600 В	30010^-6U_уст + 20010^-6U_пр	1 мВ
1000 В	30010^-6U_уст + 20010^-6U_пр	10 мВ
Примечание [1]: U_уст - установленное значение напряжения переменного тока, мкВ. Примечание [2]: U_пр – предел воспроизведения напряжения переменного тока, мкВ. Примечание [3]: Частота воспроизведения напряжения переменного тока – 45 Гц – 1100 Гц.

Таблица 4 – Воспроизведение переменного тока

Верхние пределы поддиапазонов воспроизведения	Пределы допускаемой абсолютной погрешности, ±	Разрешение
2 мA	30010^-6I_уст ^[1]+ 0,6 мкA	10 нА
20 мA	30010^-6I_уст + 20010^-6I_пр^[2]	100 нА
200 мA	30010^-6I_уст + 20010^-6I_пр	1 мкА
1 A	30010^-6I_уст + 20010^-6I_пр	10 мкА
2 A	30010^-6I_уст + 20010^-6I_пр	10 мкА
5 A	30010^-6I_уст + 20010^-6I_пр	10 мкА
20 A/30 A	30010^-6I_уст + 20010^-6I_пр	100 мкА
Примечание [1]: I_уст - установленное значение переменного тока, мкА. Примечание [2]: I_пр – предел воспроизведения переменного тока, мкА. Примечание [3]: Диапазон 30 А – дополнительная опция. Примечание [4]: Частота воспроизведения переменного тока – 45 Гц – 1100 Гц.

Таблица 5 - Воспроизведение мощности постоянного/переменного тока

Диапазон частоты	Диапазон напряжения	Диапазон тока	Погрешность^[1]
Постоянный ток	20 мВ – 1100 В	2 мкА – 22 А (33А)	± 0,1 %
45 Гц – 65 Гц	3 В – 600 В	0,2 мА – 22 А (33А)	± 0,1 %
Примечание [1]: Активная мощность │sinϕ│≥0,5, реактивная мощность │cosϕ│≥0,5. Примечание [2]: Более точные технические показатели воспроизведения мощности переменного тока см. в расчетной формуле: , где U_U - погрешность воспроизведения напряжения, U_I - погрешность воспроизведения тока, U_λ - погрешность воспроизведения коэффициента мощности.

Диапазон частоты

Диапазон напряжения

Диапазон тока

Погрешность^[1]

Постоянный ток

20 мВ – 1100 В

2 мкА – 22 А (33А)

± 0,1 %

45 Гц – 65 Гц

3 В – 600 В

0,2 мА – 22 А (33А)

± 0,1 %

Примечание [1]: Активная мощность │sinϕ│≥0,5, реактивная мощность │cosϕ│≥0,5.

Примечание [2]: Более точные технические показатели воспроизведения мощности переменного тока см. в расчетной формуле: , где U_U - погрешность воспроизведения напряжения, U_I - погрешность воспроизведения тока, U_λ - погрешность воспроизведения коэффициента мощности.

Таблица 6 – Воспроизведение сопротивления

Верхние пределы поддиапазонов воспроизведения	Разрешение	Пределы допускаемой абсолютной погрешности, ±
100 Ом	1 мОм	30010^-6R_уст ^[1] + 20010^-6R_пр ^[2]
300 Ом	1 мОм	30010^-6R_уст + 20010^-6R_пр
1 кОм	10 мОм	30010^-6R_уст + 20010^-6R_пр
3 кОм	10 мОм	30010^-6R_уст + 20010^-6R_пр
10 кОм	100 мОм	30010^-6R_уст + 20010^-6R_пр
30 кОм	100 мОм	30010^-6R_уст + 20010^-6R_пр
100 кОм	1 Ом	30010^-6R_уст + 20010^-6R_пр
300 кОм	1 Ом	30010^-6R_уст + 20010^-6R_пр
1 MОм	10 Ом	30010^-6R_уст + 20010^-6R_пр
10 MОм	100 Ом	60010^-6R_уст + 40010^-6R_пр
100 MОм	1000 Ом	300010^-6R_уст + 200010^-6R_пр
200 MОм	1000 Ом	350010^-6R_уст + 250010^-6R_пр
Примечание [1]: R_уст - установленное значение сопротивления, Ом Примечание [2]: R_пр – предел воспроизведения сопротивления, Ом

Таблица 7 – Воспроизведение частоты импульсного сигнала

Диапазон ^[1]	Разрешение	Пределы допускаемой абсолютной погрешности, ±
от 1,00000 Гц до 9,99999 Гц	10 мкГц	2010^-6F_уст.^[2]+20 мкГц
от 10,0000 Гц до 99,9999 Гц	100 мкГц
от 100,000 Гц до 999,999 Гц	1 мГц
от 1,00000 кГц до 9,99999 кГц	10 мГц
от 10,0000 кГц до 99,9999 кГц	100 мГц
от 100,000 кГц до 999,999 кГц	1 Гц
от 1,00000 MГц до 2,00000 MГц	10 Гц
Примечание [1]: Уровень выхода – TTЛ. Примечание [2]: F_уст - установленное значение частоты импульса. Примечание [3]: Время нарастания и затухания сигнала ˂20 нс.

Таблица 8 – Воспроизведение частоты сигнала синусоидальной формы

Диапазон ^[1]	Разрешение	Пределы допускаемой относительной погрешности, ±
от 45,0000 Гц до 99,9999 Гц	0,0001 Гц	0,01 %
от 100,000 Гц до 999,999 Гц	0,001 Гц	0,01 %
от 1000,00 Гц до 1100,00 Гц	0,01 Гц	0,01 %
Примечание [1]: Режим воспроизведения переменного напряжения или переменного тока.

Таблица 9 – Воспроизведение фазы и коэффициента мощности (45 Гц-65 Гц)

Фаза(φ)	Коэффициент мощности λ= cosφ	Погрешность, ±
Фаза(φ)	Коэффициент мощности λ= cosφ	Воспроизведение фазы	Воспроизведение коэффициента мощности
0°	1,0000	0,1°	0,000 %
10°	0,9848	0,1°	0,031 %
20°	0,9397	0,1°	0,064 %
30°	0,8660	0,1°	0,101 %
40°	0,7660	0,1°	0,147 %
50°	0,6429	0,1°	0,208 %
60°	0,5000	0,1°	0,302 %
70°	0,3420	0,1°	0,480 %
80°	0,1737	0,1°	0,990 %
90°	0,0000	0,1°	—
Примечание [1]: Воспроизведение фазы: 0,000°-359,999°, разрешение фазы - 0,005°. Примечание [2]: Разрешение коэффициента мощности - 0,0001. Примечание [3]: Формула расчета：U_λ= [1−cos(φ+Δφ)/cosφ] ×100%.

Таблица 10 – Измерения постоянного тока и постоянного напряжения (опционально)

Тип	Предел	Диапазон измерения	Пределы допускаемой абсолютной погрешности, ±
Постоянное напряжение	1 В	± (0 - 1,2) В	0,006 %*U_уст ^[1] + 0,004 % U_пр^[2]
Постоянное напряжение	10 В	± (0 - 12) В	0,006 %*U_уст + 0,004 % U_пр
Постоянный ток	2 мА	± (0 – 2,4) мА	0,006 %* I_уст ^[3] + 0,004 % I_пр^[4]
Постоянный ток	20 мА	± (0 - 24) мА	0,006 %* I_уст + 0,004 % I_пр
Примечание [1]: U_уст - установленное значение постоянного напряжения, В. Примечание [2]: U_пр - предельное значение постоянного напряжения, В. Примечание [3]: I_уст - установленное значение постоянного тока, мА. Примечание [4]: I_пр - предельное значение постоянного тока, мА.
