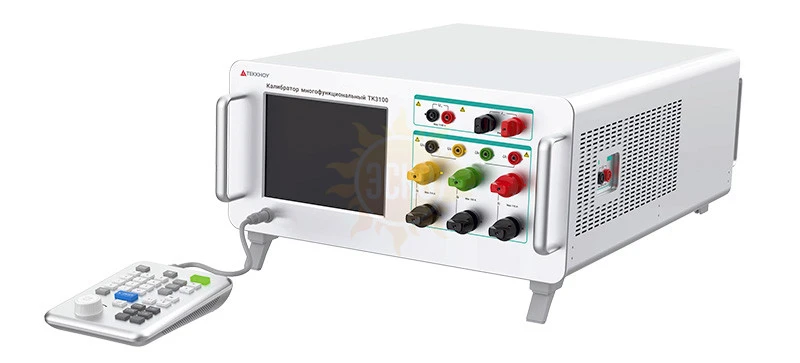

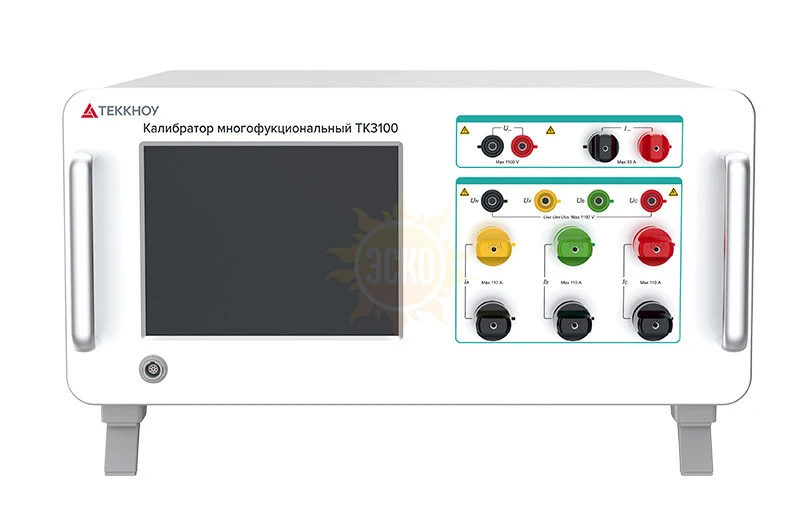

Трехфазный калибратор электрической мощности ТК3100
распечатать
（включая ручки）
Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.
Запросите сейчас — зафиксируйте цену до возможного роста.
Описание
Появляется все больше и больше видов электроизмерительных приборов для контроля показателей электрической сети, которые обладают характеристиками высокой точности. Таким образом, они нуждаются в регулярной проверке, чтобы обеспечить точность мониторинга и анализа рабочего состояния электросети.
Обычно при калибровке электроизмерительных приборов требуется несколько различных образцовых источников сигнала, таких как источник переменного тока, источник постоянного тока и т.д. Таким образом на рабочем месте создается большое количество приборов и проводки, проведение испытаний в полевых условиях в данном случае становится проблематичным, а автоматизация процесса является невозможным.
Поэтому компания Теккноу предалагает своим заказчикам интеллектуальную систему электрических испытаний ТК3100. Система включает в себя функции:
- генерации трехфазного напряжения АС/DC,
- генерации трехфазного тока AC/DC,
- генерации мощности AC/DC,
- функцию гармоник,
- функцию измерения вторичного сигнала с преобразователя,
- функцию поверки счетчиков и т.д.
Данный прибор можно рассматривать как небольшую мобильную электронную лабораторию.
К заказу доступны две модификации прибора с классом точности 0,02 и 0,05.
Данная измерительная система может широко использоваться в различных центрах стандартизации и метрологии, лабораториях производственных предприятий, НИИ и университетах.
Применение
-
Калибровка различных трехфазных электроизмерительный приборов переменного тока
-
Калибровка различных трехфазных электроизмерительный приборов постоянного тока
-
Калибровка АС/DC преобразователей
-
Калибровка счётчиков электрической энергии
Спецификация
Генерация напряжение/ток
|
Диапазон |
Разрешение |
Стабильность ( %/min ) |
Стабильность ( k = 2 ) ( ppm*RD+ppm*RG)[1] |
Max ток нагрузки (mA) |
||
|---|---|---|---|---|---|---|
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|||
|
15 В |
0.1 мВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
500 |
|
57.7 В |
0.1 мВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
500 |
|
100 В |
1 мВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
300 |
|
220 В |
1 мВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
140 |
|
380 В |
1 мВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
80 |
|
600 В |
1 мВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
50 |
|
1000 В |
10 мВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
30 |
|
Примечание【1】: RD – измеренное значение. RG – значение диапазона. То же ниже |
||||||
|
Диапазон |
Разрешение |
Стабильность ( %/min ) |
Погрешность ( k = 2 ) ( ppm*RD+ppm*RG) |
Max напряж. нагрузки (В) |
||
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|||
|
20 мA |
0.1 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
60 |
|
50 мA |
0.1мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
60 |
|
100 мA |
1 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
60 |
|
200 мA |
1 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
30 |
|
500 мA |
1 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
30 |
|
1 A |
10 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
30 |
|
2 A |
10 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
6 |
|
5 A |
10 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
6 |
|
10 A |
100 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
2.5 |
|
20 A |
100 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
1.2 |
|
50 A |
100 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
0.6 |
|
100 A |
1 мA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
0.6 |
Выходное напряжение: 1 В ~ 1100 В;
Выходной ток: 2 мА ~ 110 A;
Искажение: < 0.2%
Функции защиты: защита от короткого замыкания по напряжению, защита от обрыва цепи по току и защита от перегрузки
Частота / Фаза / Гармоники
|
Степень симметрии |
Для напряжения не более 0.2%; Для тока не более 0.5%; Для фазы не более 0.5 °. |
|---|---|
|
Регулировка частоты |
Диапазон：45.000 Гц～70.000 Гц； Разрешение：0.001 Гц； Погрешность ( k = 2 )：0.02 Гц (класс 0.05)，0.01 Гц(класс 0.02) |
|
Регулировка фазы |
Диапазон：0.000°～359.999°； Разрешение：0.005°； Погрешность ( k = 2 )：0.02° (class 0.05)，0.01°(class 0.02) |
|
Гармоники |
Гармоники тока и напряжения 2～21 ； Амплитуда регулируется в пределах 0 ~ 25% ； Фаза регулируется 0 ~ 359.99 °. |
Генерация мощности
|
Тип |
Стабильность ( %/min ) |
Погрешность ( k = 2 ) ( %*FS)[2] |
||
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|
|
Активная мощность |cosφ|≥0.5 |
0.01 |
0.005 |
0.05 |
0.02 |
|
Реактивная мощность |sinφ|≥0.5 |
0.02 |
0.01 |
0.1 |
0.05 |
|
Полная мощность |
0.02 |
0.01 |
0.1 |
0.05 |
|
Коэффициент мощности |
0.02 |
0.01 |
0.1 |
0.05 |
|
Примечание【2】：FS= значение диапазона напряжения × значение диапазона тока. |
||||
Диапазон установки коэффициента мощности：-1.000 000…0.000 000…1.000 000
Генерация напряжения/тока DC
|
Диапазон |
Разрешение |
Стабильность ( %/min ) |
Погрешность ( k = 2 ) ( ppm*RD+ppm*RG) |
Максимальный ток нагрузки (мА) |
||
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|||
|
75 мВ |
0.1 мкВ |
0.01 |
0.005 |
300 + 200 |
120 + 120 |
10 |
|
100 мВ |
1 мкВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
10 |
|
300 мВ |
1 мкВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
10 |
|
1 В |
10 мкВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
10 |
|
3 В |
10 мкВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
10 |
|
10 В |
100 мкВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
10 |
|
30 В |
100 мкВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
500 |
|
60 В |
100 мкВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
150 |
|
100 В |
1 мВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
150 |
|
300 В |
1 мВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
50 |
|
600 В |
1 мВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
25 |
|
1000 В |
10 мВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
15 |
|
Диапазон |
Разрешение |
Стабильность ( %/min ) |
Погрешность ( k = 2 ) ( ppm*RD+ppm*RG) |
Max напряж. нагрузки (В) |
||
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|||
|
10 мкA |
0.1 нA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
10 |
|
30 мкA |
0.1 нA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
10 |
|
100 мкA |
1 нA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
10 |
|
300 мкA |
1 нA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
10 |
|
1 мA |
10 нA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
10 |
|
3 мA |
10 нA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
10 |
|
10 мA |
100 нA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
10 |
|
30 мA |
100 нA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
10 |
|
100 мA |
1 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
10 |
|
300 мA |
1 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
4 |
|
1 A |
10 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
4 |
|
3 A |
10 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
4 |
|
10 A |
100 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
3 |
|
30 A |
100 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
2.5 |
Выходное напряжение: 5 мВ ~ 1100 В; Коэффициент пульсации: < 1%
Выходной ток: 1 мкA ~ 33 A; Коэффициент пульсации: < 1%
Функции защиты: защита от короткого замыкания по напряжению, защита от обрыва цепи по току и защита от перегрузки
Измерение малых сигналов постоянного тока (опция)
|
Поддиапазон |
Диапазон измерения |
Погрешность ( k = 2 ) |
Диапазон измерения пульсаций |
Пульсация |
|---|---|---|---|---|
|
1 В |
± ( 0～1.2 ) В |
0.01%*RG |
0～30 мВ |
1 мВ |
|
10 В |
± ( 0～12 ) В |
0.01%*RG |
0～300 мВ |
10 мВ |
|
2 мА |
±( 0～2.4) мА |
0.01%*RG |
0～60 мкА |
2 мкA |
|
20 мА |
± ( 0～24 ) мА |
0.01%*RG |
0～600 мкА |
20 мкA |
|
Примечание. Эта функция является опцией для измерения вторичного сигнала с преобразователя. |
||||
Электроэнергия AC (опция)
|
Тип |
Погрешность ( k = 2 ) |
|
|
Класс 0.05 |
Класс 0.02 |
|
|
Активная энергия |
0.1%*RD |
0.05%*RD |
|
Реактивная энергия |
0.2%*RD |
0.1%*RD |
Импульсный выход: максимальное значение соответствует 60 кГц
Импульсный вход: максимальная частота 1 кГц.
Уровень импульса: 3 В～12 В
Постоянная счетчика электроэнергии: 1…1000000 имп/кВт∙ч или 1…1000000 Имп/Вт∙с.
Общая техническая спецификация
| Параметр | Значение |
|---|---|
|
Питание |
AC ( 220 ± 22 ) В，( 50 ± 2 ) Гц |
|
Максимальная потребляемая мощность |
800 Вт |
|
Время прогрева |
30 минут |
|
Рабочая температура |
0°C~45°C； |
|
Температура хранения |
-20°C~70°C |
|
Относительная влажность воздуха (рабочая) |
< 80% - 30°C，< 70% - 40°C，< 40% - 50°C |
|
Относительная влажность воздуха при хранении |
(20%~80%) R·H，без конденсата. |
|
Высота |
< 3000 м |
|
Вес |
около 35.5 кг |
|
Интерфейс |
RS232 |
|
Габаритный размер |
560 мм(Ш) × 530 мм(Д) × 200 мм(В) （включая ручки） |
