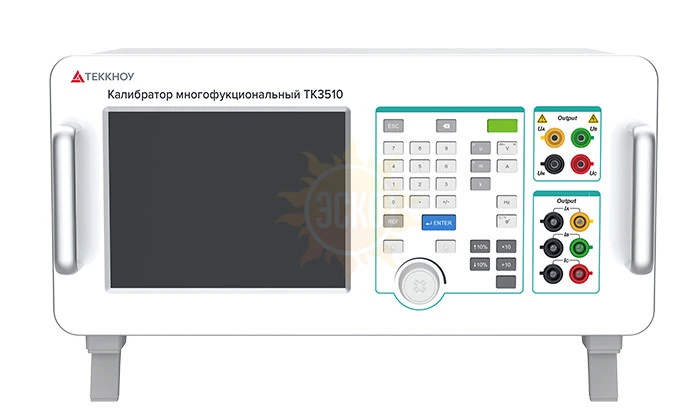

Трёхфазный калибратор электрической мощности TК3510
распечатать
Коммерческое предложение подготавливается персонально — в зависимости от технических параметров, конфигурации и условий поставки.
Запросите сейчас — зафиксируйте цену до возможного роста.
Описание
Появляется все больше и больше видов электроизмерительных приборов для контроля показателей электрической сети, которые обладают характеристиками высокой точности. Таким образом, они нуждаются в регулярной проверке, чтобы обеспечить точность мониторинга и анализа рабочего состояния электросети.
Обычно при калибровке электроизмерительных приборов требуется несколько различных образцовых источников сигнала, таких как:
- источник переменного тока,
- источник постоянного тока и т.д.
Таким образом на рабочем месте создается большое количество приборов и проводки. Проведение испытаний в полевых условиях в данном случае становится проблематичным, а автоматизация процесса является невозможной.
Tеккноу предлагает портативный прибор TК3510 для калибровки электрических измерительных приборов. Он объединяет в себе функции генератора переменного/постоянного тока, генератора переменной/постоянной мощности, измерителя переменного тока.
Также в приборе есть функции гармоник, измерения слабого сигнала постоянного тока, измерения энергии и генерации четвертого канала напряжения.
К заказу доступны две модификации прибора с классом точности 0,02/0,05.
Данный калибратор способен проводить испытания как с имитацией нагрузки, так и с измерением фактической нагрузки.
Прибор подходит для калибровки широкого списка трехфазных и однофазных электроизмерительный приборов, преобразователей мощности, электрических счётчиков и синхронизаторов.
Оборудование может применяться в энергосистемах всех уровней, найдет применение в центрах стандартизации и метрологии, электротехнических лабораториях производственных предприятий.
технические характеристики
Генерация напряжение/ток
|
Диапазон |
Разрешение |
Стабильность ( %/min ) |
Погрешность ( k = 2 ) ( ppm*RD+ppm*RG)[1] |
Max ток нагрузки (mA) |
||
|---|---|---|---|---|---|---|
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|||
|
57.7 В |
0.1 мВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
250 мА |
|
100 В |
1 мВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
150 мА |
|
220 В |
1 мВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
60 мA |
|
380 В |
1 мВ |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
40 мA |
|
Примечание [1]: RD — значение показаний. RG – значение диапазона. То же ниже. |
||||||
|
Диапазон |
Разрешение |
Стабильность ( %/min ) |
Погрешность ( k = 2 ) ( ppm*RD+ppm*RG) |
Max напряж. нагрузки (В) |
||
|---|---|---|---|---|---|---|
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|||
|
200 мA |
1 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
20 В |
|
500 мA |
1 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
10 В |
|
1 A |
10 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
10 В |
|
2 A |
10 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
2 В |
|
5 A |
10 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
2 В |
|
10 A |
0.1 мA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
2 В |
Выходное напряжение: 6 В～456 в，Искажение: <0.2%
Выходной ток: 20 мA～12 A，Искажение: <0.2%
Функции защиты: защита от короткого замыкания по напряжению, защита от обрыва цепи по току и защита от перегрузки
Частота / Фаза / Гармоники
|
Степень симметрии |
Для напряжения не более 0.2%; Для тока не более 0.5%; Для фазы не более 0.5 °. |
|---|---|
|
Регулировка частоты |
Диапазон：45.000 Гц～70.000 Гц； Разрешение：0.001 Гц； Погрешность ( k = 2 )：0.02 Гц (класс 0.05)，0.01 Гц(класс 0.02) |
|
Регулировка фазы |
Диапазон：0.000°～359.999°； Разрешение：0.005°； Погрешность ( k = 2 )：0.02° (class 0.05)，0.01°(class 0.02) |
|
Гармоники |
Гармоники тока и напряжения 2～21 ； Амплитуда регулируется в пределах 0 ~ 25% ； Фаза регулируется 0 ~ 359.99 °. |
Генерация мощности
|
Тип |
Стабильность ( %/min ) |
Погрешность ( k = 2 ) ( %*FS)[2] |
||
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Class 0.02 |
|
|
Активная мощность |cosφ|≥0.5 |
0.01 |
0.005 |
0.05 |
0.02 |
|
Реактивная мощность |sinφ|≥0.5 |
0.02 |
0.01 |
0.1 |
0.05 |
|
Полная мощность |
0.02 |
0.01 |
0.1 |
0.05 |
|
Коэффициент мощности |
0.02 |
0.01 |
0.1 |
0.05 |
|
Примечание [2] : FS = значение диапазона напряжения × значение диапазона тока |
||||
Диапазон установки коэффициента мощности：-1.000 000…0.000 000…1.000 000
Измерение напряжения/тока в трехфазных цепях
|
Измеряемый параметр |
Диапазон |
Разрешение |
Погрешность ( k = 2 ) ( ppm*RD+ppm*RG) |
|
|
Прямое измерение |
С токовыми клещами [3] |
|||
|
AC напряжение ACV |
57.7 В |
0.1 мВ |
300 + 200 |
—— |
|
100 В |
1 мВ |
300 + 200 |
—— |
|
|
220 В |
1 мВ |
300 + 200 |
—— |
|
|
380 В |
1 мВ |
300 + 200 |
—— |
|
|
AC Ток ACI |
1 A |
10 мкA |
300 + 200 |
—— |
|
5 A |
10 мкA |
300 + 200 |
0.2%*RG |
|
|
Примечание [3] : Функция измерения с токовыми клещами является опцией. При необходимости данная опция должна быть указана в заказе. |
||||
Измерение напряжения: 6 V～456 В; Измерение ток: 0.1 A～6 A
Измерение частота: 45 Гц～70 Гц; Погрешность ( k = 2 ) 0.01 Гц
Измерение фазы: 0.000°～359.999°; Погрешность ( k = 2 ): 0.02°
Измерение мощности в трехфазных цепях
|
Измеряемый параметр |
Погрешность ( k = 2 ) |
|
|
Прямое измерение |
С токовыми клещами |
|
|
Активная мощность |
0.05%*FS |
0.2%*FS |
|
Реактивная мощность |
0.1%*FS |
0.5%*FS |
|
Полная мощность |
0.1%*FS |
0.5%*FS |
|
Коэффициент мощности |
0.1% |
0.5% |
Генерация напряжения/тока DC
|
Диапазон |
Разрешение |
Стабильность ( %/min ) |
Погрешность ( k = 2 ) ( ppm*RD+ppm*RG) |
Max ток нагрузки |
||
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|||
|
75 мВ |
0.1 мкВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
10 мA |
|
1 В |
10 мкВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
10 мA |
|
10 В |
0.1 мВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
10 мA |
|
30 В |
0.1 мВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
500 мA |
|
100 В |
1 мВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
150 мA |
|
300 В |
1 мВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
50 мA |
|
600 В |
1 мВ |
0.005 |
0.005 |
300 + 200 |
120 + 80 |
25 мA |
|
Диапазон |
Разрешение |
Стабильность ( %/min ) |
Погрешность ( k = 2 ) ( ppm*RD+ppm*RG) |
Max напряж. нагрузки |
||
|
Класс 0.05 |
Класс 0.02 |
Класс 0.05 |
Класс 0.02 |
|||
|
1 мA |
10 нA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
3 В |
|
5 мA |
10 нA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
3 В |
|
20 мA |
100 нA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
3 В |
|
100 мA |
1 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
3 В |
|
1 A |
10 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
3 В |
|
3 A |
10 мкA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
3 В |
|
10 A |
0.1 мA |
0.01 |
0.005 |
300 + 200 |
120 + 80 |
3 В |
Выходное напряжение DC: 10 мВ～330 В; Коэффициент пульсации: < 1%；
Выходной ток DC: 0.1 мA～22 A; Коэффициент пульсации: < 1%
Функции защиты：защита от короткого замыкания по напряжению, защита от обрыва цепи по току и защита от перегрузки
Измерение малых сигналов постоянного тока (с преобразователя)
|
Поддиапазон |
Диапазон измерения |
Погрешность ( k = 2 ) |
Диапазон измерения пульсаций |
Пульсация неопределенности |
|
1 В |
± ( 0～1.2 ) В |
0.01%*RG |
0～30 мВ |
1 мВ |
|
10 В |
± ( 0～12 ) В |
0.01%*RG |
0～300 мВ |
10 мВ |
|
2 мA |
±( 0～2.4) мA |
0.01%*RG |
0～60 мкА |
2 мкA |
|
20 мA |
± ( 0～24 ) мA |
0.01%*RG |
0～600 мкA |
20 мкA |
Измерение времени отклика: диапазон измерения: 0 ~ 1000 мс, uncertainty: 40 мс
Электроэнергия АС (Опция)
|
Тип |
Погрешность ( k = 2 ) |
|
|
Класс 0.05 |
Класс 0.02 |
|
|
Активная энергия |
0.1%*RD |
0.05%*RD |
|
Реактивная энергия |
0.2%*RD |
0.1%*RD |
Импульсный выход: значение полной шкалы соответствует 60 кГц
Импульсный вход: максимальная частота 1 кГц, уровень импульса: 3 В ~ 12 В
Постоянная счетчика электроэнергии：1…1000000 Имп/кВт∙ч или 1…1000000 Имп/Вт∙с
Четвертый канал напряжения (опция)
Диапазон напряжения: 100 В、380 В
Выходной сигнал: (0～110)%*RG
Погрешность ( k = 2 ): 0.05%*RG
Максимальная выходная мощность: 10 Вт
Диапазон частоты: 45 Гц～55 Гц
