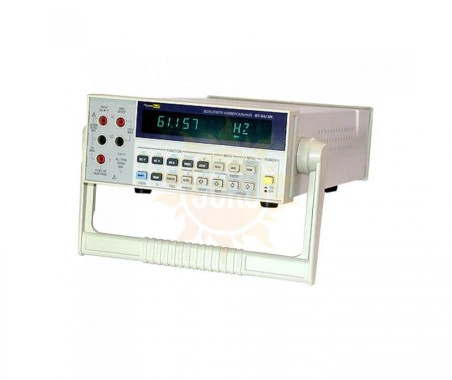

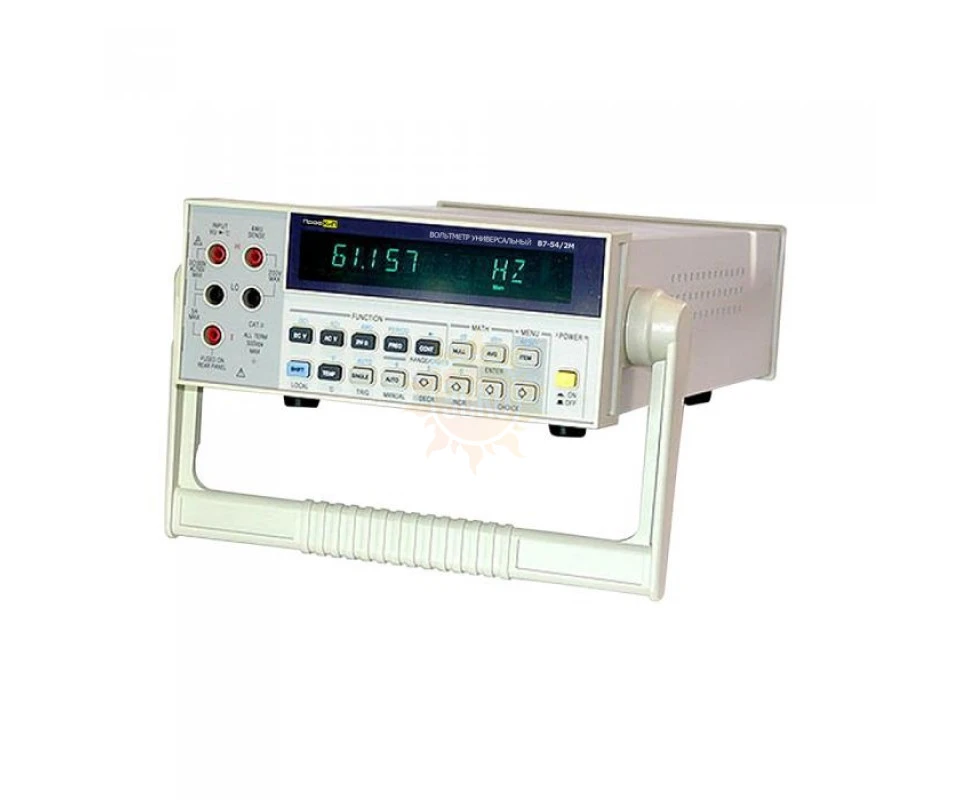

ПрофКиП В7-54/2М
распечатать
Описание ПрофКиП В7-54/2М
Назначение вольтметра универсального ПрофКиП В7-54/2М
Особенности и преимущества вольтметра универсального ПрофКиП В7-54/2М
Основные технические характеристики вольтметра универсального ПрофКиП В7-54/2М
|
Напряжение постоянного тока
|
||||
|
Диапазон
|
Разрешение
|
Точность
|
||
|
100 мВ
|
1 мкВ
|
0.015 + 12
|
||
|
1 В
|
10 мкВ
|
0.010 + 4
|
||
|
10 В
|
100 мкВ
|
0.015 + 3
|
||
|
100 В
|
1 мВ
|
0.015 + 4
|
||
|
1000 В
|
10 мВ
|
0.015 + 3
|
||
|
Входной импеданс
|
10 МОм
|
|||
|
Напряжение переменного тока (True Rms)
|
||||
|
Диапазон
|
Точность
|
|||
|
20 Гц … 40 Гц
|
40 Гц … 100 Гц
|
100 Гц … 20 кГц
|
20 кГц … 100 кГц
|
|
|
100 мВ
|
1.14 + 160
|
0.46 + 160
|
0.30 + 160
|
1.74 + 880
|
|
1 В
|
1.14 + 100
|
0.46 + 100
|
0.26 + 100
|
1.00 + 820
|
|
10 В
|
1.14 + 100
|
0.46 + 100
|
0.26 + 100
|
1.00 + 820
|
|
100 В
|
1.14 + 100
|
0.50 + 100
|
0.30 + 100
|
1.00 + 820
|
|
750 В
|
1.14 + 100
|
0.50 + 100
|
0.33 + 100
|
1.30 + 820
|
|
Входной импеданс
|
1 МОм /100 пФ
|
|||
|
Сопротивление
|
||||
|
Диапазон
|
Разрешение
|
Точность
|
Тестовый ток
|
|
|
100 Ом
|
1 мОм
|
0.06 + 13
|
1 мА
|
|
|
1 кОм
|
10 мОм
|
0.02 + 3
|
1 мА
|
|
|
10 кОм
|
100 мОм
|
0.02 + 3
|
100 мкА
|
|
|
100 кОм
|
1 Ом
|
0.02 + 3
|
50 мкА
|
|
|
1 МОм
|
10 Ом
|
0.02 + 3
|
5 мкА
|
|
|
10 МОм
|
100 Ом
|
0.02 + 3
|
500 нА
|
|
|
100 МОм
|
1 кОм
|
1.20 + 11
|
500 нА
|
|
|
Постоянный ток
|
||||
|
Диапазон
|
Разрешение
|
Точность
|
||
|
10 мА
|
0.1 мкА
|
0.20 + 40
|
||
|
100 мА
|
1 мкА
|
0.17 + 30
|
||
|
1 А
|
10 мкА
|
1.00 + 30
|
||
|
5 А
|
100 мкА
|
1.5 + 30
|
||
|
Шунт
|
5 Ом ≤ 100 мА
0.05 Ом, 1 А, 5 А
|
|||
|
Переменный ток
|
||||
|
Диапазон
|
Разрешение
|
Точность
|
||
|
1 А
|
10 мкА (1 А)
|
0.81 + 142, 40 Гц … 10 кГц
|
||
|
5 А
|
100 мкА (5 А)
|
0.81 + 142, 40 Гц … 10 кГц
|
||
|
Шунт
|
|
|||
|
Функции
|
||||
|
Частота и период
|
10 Гц (0.1 с) … 300 кГц (3.3333 мкс) диапазон входного напряжения: 10 мВ … 750 В
|
|||
|
Непрерывность
|
регулируемый порог зуммера ниже (1 Ом … 1000 Ом)
|
|||
|
Диодный тест
|
1 В, тестовый ток 1 мА
|
|||
|
Измерение температуры
|
-200°С … 1360°С, разрешение 0.1°С, точность 0.5% ±2% °С /°F
|
|||
|
Математические функции
|
нулевой, дБ /дБм, макс /мин /ср, предел
|
|||
Общие данные вольтметра универсального ПрофКиП В7-54/2М
Комплект поставки вольтметра универсального ПрофКиП В7-54/2М
|
Наименование
|
Количество
|
|
Вольтметр универсальный ПрофКиП В7-54/2М
|
1 шт.
|
|
Измерительные провода
|
1 шт.
|
|
Кабель питания
|
1 шт.
|
|
Руководство по эксплуатации
|
1 шт.
|
Дополнительная комплектация вольтметра универсального ПрофКиП В7-54/2М
|
Наименование
|
|
Интерфейс GPIB
|
|
Термопара К-типа и адаптер термопары
|
|
4-проводный измерительный кабель
|
Характеристики ПрофКиП В7-54/2М
|
Напряжение постоянного тока |
||||
|
Диапазон |
Разрешение |
Точность |
||
|
100 мВ |
1 мкВ |
0.015 + 12 |
||
|
1 В |
10 мкВ |
0.010 + 4 |
||
|
10 В |
100 мкВ |
0.015 + 3 |
||
|
100 В |
1 мВ |
0.015 + 4 |
||
|
1000 В |
10 мВ |
0.015 + 3 |
||
|
Входной импеданс |
10 МОм |
|||
|
Напряжение переменного тока (True Rms) |
||||
|
Диапазон |
Точность |
|||
|
20 Гц … 40 Гц |
40 Гц … 100 Гц |
100 Гц … 20 кГц |
20 кГц … 100 кГц |
|
|
100 мВ |
1.14 + 160 |
0.46 + 160 |
0.30 + 160 |
1.74 + 880 |
|
1 В |
1.14 + 100 |
0.46 + 100 |
0.26 + 100 |
1.00 + 820 |
|
10 В |
1.14 + 100 |
0.46 + 100 |
0.26 + 100 |
1.00 + 820 |
|
100 В |
1.14 + 100 |
0.50 + 100 |
0.30 + 100 |
1.00 + 820 |
|
750 В |
1.14 + 100 |
0.50 + 100 |
0.33 + 100 |
1.30 + 820 |
|
Входной импеданс |
1 МОм /100 пФ |
|||
|
Сопротивление |
||||
|
Диапазон |
Разрешение |
Точность |
Тестовый ток |
|
|
100 Ом |
1 мОм |
0.06 + 13 |
1 мА |
|
|
1 кОм |
10 мОм |
0.02 + 3 |
1 мА |
|
|
10 кОм |
100 мОм |
0.02 + 3 |
100 мкА |
|
|
100 кОм |
1 Ом |
0.02 + 3 |
50 мкА |
|
|
1 МОм |
10 Ом |
0.02 + 3 |
5 мкА |
|
|
10 МОм |
100 Ом |
0.02 + 3 |
500 нА |
|
|
100 МОм |
1 кОм |
1.20 + 11 |
500 нА |
|
|
Постоянный ток |
||||
|
Диапазон |
Разрешение |
Точность |
||
|
10 мА |
0.1 мкА |
0.20 + 40 |
||
|
100 мА |
1 мкА |
0.17 + 30 |
||
|
1 А |
10 мкА |
1.00 + 30 |
||
|
5 А |
100 мкА |
1.5 + 30 |
||
|
Шунт |
5 Ом ≤ 100 мА 0.05 Ом, 1 А, 5 А |
|||
|
Переменный ток |
||||
|
Диапазон |
Разрешение |
Точность |
||
|
1 А |
10 мкА (1 А) |
0.81 + 142, 40 Гц … 10 кГц |
||
|
5 А |
100 мкА (5 А) |
0.81 + 142, 40 Гц … 10 кГц |
||
|
Шунт |
|
|||
|
Функции |
||||
|
Частота и период |
10 Гц (0.1 с) … 300 кГц (3.3333 мкс) диапазон входного напряжения: 10 мВ … 750 В |
|||
|
Непрерывность |
регулируемый порог зуммера ниже (1 Ом … 1000 Ом) |
|||
|
Диодный тест |
1 В, тестовый ток 1 мА |
|||
|
Измерение температуры |
-200°С … 1360°С, разрешение 0.1°С, точность 0.5% ±2% °С /°F |
|||
|
Математические функции |
нулевой, дБ /дБм, макс /мин /ср, предел |
|||
Общие данные вольтметра универсального ПрофКиП В7-54/2М
▪ Питание: 100 /120 /220 /230 В, 50 /60 Гц
▪ Габаритные размеры: 100х210х350 мм
▪ Вес: 3.6 кг
Комплектация ПрофКиП В7-54/2М
|
Наименование |
Количество |
|
Вольтметр универсальный ПрофКиП В7-54/2М |
1 шт. |
|
Измерительные провода |
1 шт. |
|
Кабель питания |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
Дополнительная комплектация
|
Наименование |
|
Интерфейс GPIB |
|
Термопара К-типа и адаптер термопары |
|
4-проводный измерительный кабель |
