Анализатор параметров качества электроэнергии трехфазных сетей Fluke 430-II

Макс. напряжение
1000 Вскз
Макс. ток
6000 А
Экран
нет
Интерфейс
USB
Частота
50 Гц
Сопротивление
Нет
Дисплей
Есть
цена по запросу
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  1 год
Госреестр 66906-17
до 09.03.2027
ТД «ЭСКО» официальный дистрибьютор Fluke Industrial в России

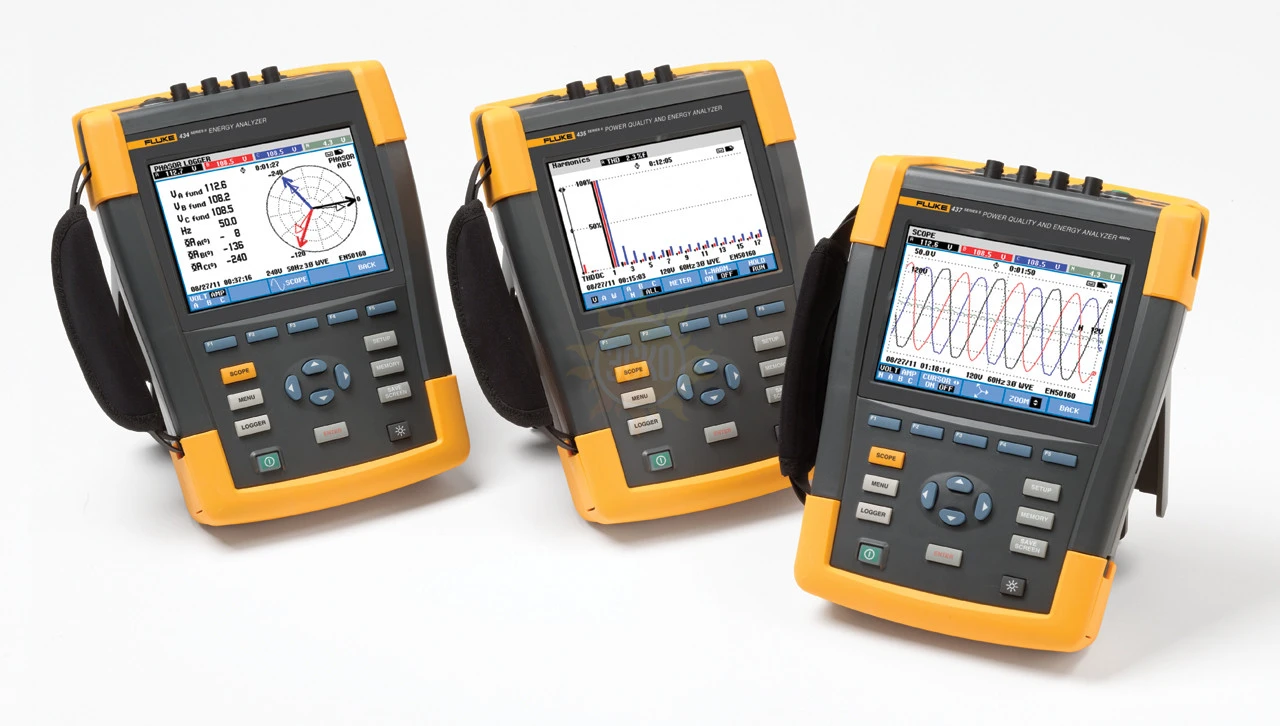

Описание Анализатор параметров качества электроэнергии трехфазных сетей Fluke 430-II

Анализаторы параметров качества электроэнергии трехфазных сетей серии Fluke 430-II (далее - анализаторы) предназначены для измерения и регистрации электроэнергетических величин и показателей качества электрической энергии в трехфазных сетях.

Принцип действия анализаторов основан на аналого-цифровом преобразовании мгновенных значений напряжения и силы тока, измеряемых на фазных и нейтральном проводах электрической сети. В микропроцессоре производится обработка отсчетов и вычисление измеряемых параметров. Наряду со значениями напряжения, силы тока и частоты, фирменный программный алгоритм UPM (Unified Power Measurement) позволяет вычислять активную, реактивную, полную мощность и энергию, а также гармонические искажения и несимметрию токов и напряжений, фиксировать и измерять перенапряжения, провалы и выбросы напряжения и тока, броски тока, фликер, напряжения передаваемых по электросети сигналов связи.

Анализаторы имеют 4 канала измерения напряжения и 4 канала измерения силы тока.

Результаты измерений отображаются на цветном жидкокристаллическом дисплее в виде осциллограмм, диаграмм и таблиц, и могут сохраняться в энергонезависимой памяти и на сменной SD карте. Управление анализаторами производится вручную с лицевой панели или дистанционно по интерфейсу USB.

Серия Fluke 430-II представлена четырьмя моделями - Fluke 434-II, Fluke 435-II, Fluke 437-II и Fluke 438-II. Модель Fluke 434-II является упрощенной модификацией модели Fluke 435-II, модель Fluke 437-II аналогична модели Fluke 435-II и имеет дополнительные функции измерения параметров в сетях с частотой 400 Гц, модель Fluke 438-II в дополнение к функциям модели Fluke 435-II имеет программный модуль Motor Analyzer для измерений параметров электродвигателей.

Характеристики

Fluke 434-II

Fluke 435-II

Fluke 437-II

Fluke 438-II

Класс характеристик по ГОСТ 30804.4.30-2013

класс S

класс A

класс A

класс A

Напряжение, сила тока, частота

+

+

+

+

Мощность и энергия

+

+

+

+

Энергетические потери

+

+

+

+

Провалы и выбросы напряжения

+

+

+

+

Г армоники напряжения и тока

+

+

+

+

Несимметрия напряжений и токов

+

+

+

+

Броски тока





+



Фликер





+



Перенапряжения





+



Напряжения сигналов связи





+



Сети частотой 400 Гц





+



Параметры электродвигателей







+



Технические характеристики

Параметр

Значение

Частота

Диапазон измерения частоты электросети, Гц

все модели, номинал 50 Гц

от 42,5 до 57,5

Fluke 437-II, номинал 400 Гц

от 340 до 460

Разрешение по частоте, Гц

Fluke 434-II, номинал 50 Гц

0,01

Fluke 435-11, Fluke 437-11, Fluke 438-11, номинал 50 Гц

0,001

Fluke 437-II, номинал 400 Гц

ОД

Пределы допускаемой абсолютной погрешности измерения частоты, Гц

все модели, номинал 50 Гц

±0,01

Fluke 437-II, номинал 400 Гц

±0,1

Ннапряжение

Диапазон измерения среднеквадратических значений (скз) переменного напряжения U, В

от 1 до 1000

Номинальные скз напряжения UN, В

230;400

Разрешение по напряжению, В

Fluke 434-II

ОД

Fluke 435-II, Fluke 437-II, Fluke 438-II

0,01

Пределы допускаемой абсолютной погрешности измерения скз напряжения, В

(Xun и Хи - числовые значения скз номинального Un и измеренного U напряжения в вольтах)

Fluke 434-II

±0,5-Xun

Fluke 435-II, Fluke 437-II, Fluke 438-II в диапазоне от 1 до 600 В включ.

±0,1 -Xun

Fluke 435-II, Fluke 437-II, Fluke 438-II в диапазоне св. 600 до 1000 В

±0,1-Хи

Диапазон измерения скачков напряжения в режиме “Transients”, В (нет в м мгновенное значение (отсчет по курсору) скз

одели Fluke 434-II) ±6000

от 10 до 1000

Минимальная длительность регистрируемых скачков напряжения, мкс

5,0

Пределы допускаемой абсолютной погрешности измерения скз напряжения в режиме “Transients”, В

±10

Сила тока

Диапазоны измерения силы переменного тока (скз) с токоизмерительными преобразователями i430-flexi-TF, А

множитель 1х

от 5 до 6000

множитель 10x

от 0,5 до 600

Разрешение по силе тока, А

множитель 1х

1

множитель 10x

ОД

Пределы допускаемой абсолютной погрешности измерения скз силы тока без учета токоизмерительных преобразователей, A (Xi - числовое значение силы тока амперах)

множитель 1х

±(0,005-Xi + 5)

множитель 10x

±(0,005-Xi + 0,5)

Верхняя частота полосы пропускания по уровню 95 % в каналах измерения напряжения и силы тока, Гц, не менее

3000

Уровень перекрестных помех в каналах измерения силы тока от каналов измерения напряжения, дБ, не более

- 95

Характеристики токоизмерительных преобразователей i430-flexi-TF

Максимальное допускаемое значение силы тока (скз), А

6000

Коэффициент преобразования силы тока в напряжение КТ, мВ/А

0,0866

Пределы допускаемой относительной погрешности КТ на частоте 50 Гц в диапазоне от 600 до 6000 А при температуре (23 ±3 °C), %

±1

Дополнительная относительная погрешность КТ, связанная с положением провода в окне преобразователя, %, не более

±2



Комплектация Анализатор параметров качества электроэнергии трехфазных сетей Fluke 430-II

Наименование

Количество

1.

Анализатор Fluke 434-II / Fluke 435-II / Fluke 437-II / Fluke 438-II

2.

Сетевой адаптер BC430 с комплектом переходников для сетевой вилки

3.

Аккумуляторная батарея ВР290

4.

Комплект из 5-ти измерительных проводов TL430

1

5.

Комплект из 5-ти зажимов типа «крокодил»

6.

Комплект бирок для входных разъемов WC100

1

7.

Наручный ремешок

8.

Интерфейсный кабель (USB-A - mini USB-B)

9.

Комплект из 4-х токоизмерительных преобразователей i430-flexi-TF (по заказу)

10.

Компакт-диск с руководствами пользователя и программным обеспечением

11.

SD карта памяти (установлена)

12.

Мягкий переносной футляр C1740 (для Fluke 434-II, Fluke 435-II, Fluke 438-II)

1

13.

Жесткий кейс на колесиках C437 (для Fluke 437-II)

14.

Инструкция по безопасности

15.

Методика поверки МП 209-18-2017
