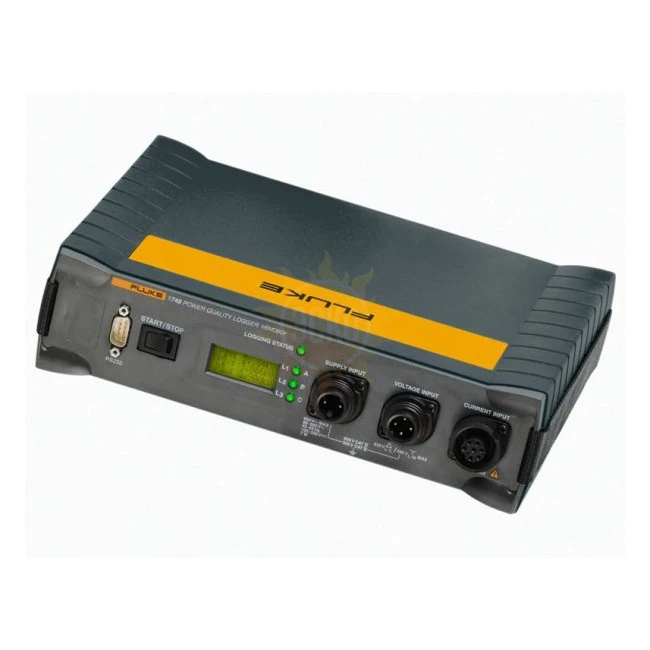

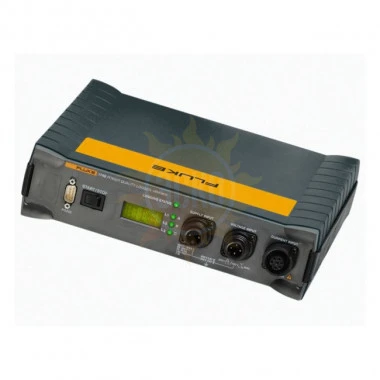

Анализатор качества электроэнергии Fluke 1745

Артикул: 2583468

Fluke 1745 регистратор качества электроэнергии для трехфазной сети

Снят с производства
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  1 год
Госреестр 52395-13
до 17.01.2018
Межповерочный интервал  1 год
ТД «ЭСКО» официальный дистрибьютор Fluke Industrial в России

Описание Fluke 1745

Fluke 1745 регистратор качества электроэнергии для трехфазной сети

Регистратор качества электроэнергии серии Fluke 1740 трехфазного исполнения является

Регистрация качества электропитания - это очень просто, если использовать компактные и надежные регистраторы Fluke.

Регистраторы качества электроэнергии серии Fluke 1740 трехфазного исполнения являются ваттметрами ежедневного использования для технического персонала, осуществляющего анализ работы, а также поиск и устранение неисправностей в энергораспределительных системах.

Обеспечивая возможность одновременной регистрации до 500 параметров электропитания в течение 85 дней, а также мониторинга событий, эти ваттметры помогают выявлять перемежающиеся сбои и другие проблемы по качеству электропитания, трудно выявляемые без этих приборов. Поставляемое ПО PQ Log позволяет быстро оценить качество электропитания на технологическом входе, подстанции или при нагрузке, в соответствии с последним стандартом EN50160.

Особенности регистратора Fluke 1745

  • Анализ искажений – обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы.
  • Соответствие требованиям качества услуг – оценка качества поступающей электроэнергии на технологическом входе.
  • Исследование качества электропитания – оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки.
  • Нагрузочные испытания – верификация возможностей электрической системы до и после добавления нагрузок.
  • Оценка качества энергии и мощности – валидация изменений в помещениях посредством количественной оценки энергопотребления, коэффициента мощности и общего качества электроэнергии, а также качества электроэнергии до и после установки улучшений.
  • Устойчивость к пыли/воде: IP50
  • Светодиодный + жидкокристаллический дисплей;
  • Продолжительность работы от источника бесперебойного питания: 5 часов

Функции регистратора Fluke 1745

  1. Измерение основных параметров электропитания: напряжения, силы тока, мощности, активной мощности, реактивной мощности, коэффициента мощности, энергии, мерцания, изменений напряжения, а также суммарного гармонического искажения.
  2. Измерение гармоник напряжения и тока до 50-й включительно, дисбаланса и управляющих сигналов сети

Преимущества серии регистраторов Fluke 1740

Компактные, прочные и надежные регистраторы качества электроэнергии серии Fluke 1740 трехфазного исполнения являются приборами первой необходимости для технического персонала, осуществляющего анализ работы, а также поиск и устранение неисправностей в энергораспределительных системах. Три имеющиеся модели регистраторов обеспечат решение как базовых, так и самых специфических Ваших проблем в области регистрации качества электроэнергии.

  • Fluke 1743: Водонепроницаемый монитор IP65 предназначен для регистрации стандартных параметров, включая напряжение (В), ток (A), мощность (Вт), полную мощность (ВА), реактивную мощность (ВАр), коэффициент мощности, энергию, мерцание, изменения напряжения и коэффициент гармонических искажений (THD).
  • Fluke 1744: Обладает теми же функциями, что и Fluke 1743. Помимо основных параметров электропитания Fluke 1744 также обеспечивает измерение гармоник напряжения и тока, промежуточных гармоник, управляющих сигналов сети, дисбаланса и частоты.
  • Fluke 1745: Регистратор качества электроэнергии усовершенствованной конструкции со степенью защиты IP50 обладает теми же функциями, что и Fluke 1744, а также снабжен ЖК дисплеем, обеспечивающим показ в режиме реального времени, и источником бесперебойного питания UPS на 5 часов работы.
  • Принцип ”Включай и работай“: установка прибора занимает считанные минуты. При этом опознавание и подача электропитания на датчик тока осуществляется в автоматическом режиме;
  • Легкость установки в распределительных шкафах: компактность корпуса, обеспечивающего полную изоляцию прибора, а также принадлежностей обеспечивает легкость установки даже в условиях дефицита пространства в непосредственной близости к линиям электропитания, находящимся под напряжением;
  • Долговременный мониторинг электроэнергии: возможность беспрерывной загрузки данных во время процесса записи;
  • Повышенная точность измерений напряжения: точность измерения напряжения в соответствии с классом А стандарта IEC61000-4-30 (0,1%);
  • Быстрота процесса оценки качества электроэнергии: оценка качества электроэнергии в соответствии со стандартом EN50160 с составлением статистического обзора;
  • Определение основной причины: поставляемое ПО PQ Log позволяет быстро проанализировать тренды, создает статистические итоговые сводки, а также дает подробные графики и таблицы;
  • Прочность и надежность: сконструирован для ежедневного полевого использования, отсутствуют механические элементы, прочный корпус с изоляцией, двухгодичная гарантия.

Технические характеристики:

Общие данные
Исходная погрешность
Относится к эталонным условиям и имеет срок гарантии два года
Система качества
разработан, сконструирован и изготовлен в соответствии с требованиями стандарта DIN ISO 9001
Эталонные условия
23 °C ± 2 K; 74 °F ± 2 K , Vm=230 В ± 10%, 50 Гц ± 0,1 Гц или 60 Гц ± 0,1 Гц
Чередование фаз
L1, L2, L3
Длина интервала
10 минут
Разъем Wye
(L1, L2, L3 относительно N)
Сетевой адаптер
88 В ... 265 В переменного тока
Условия окружающей среды
Диапазон рабочих температур
от -10 °C до 55°C; от 14 °F до 131°F
Диапазон эксплуатационных температур
от 0 °C до 35°C; от 32 °F до 95°F
Диапазон температур хранения
от -20 °C до 60°C; от 4 °F до 140°F
Диапазон эталонных температур
23 °C ± 2 K; 74 °F ± 2 K
Относительная влажность
Класс B2 согласно IEC 60654-1
Корпус
надежные, полностью изолированные корпус и принадлежности
Тип защиты
IP50 в соответствии с EN 60529
Безопасность
IEC/EN 61010-1, 600 В -кат. III, 300 В - кат. IV, степень загрязнения окружающей среды - 2, двойная изоляция
Тип напряжения тестирования
5,2 кВ среднеквадратичное значение, 50 Гц / 60 Гц, в течение 5 с
Электромагнитная совместимость
Излучение
IEC/EN 61326-1, EN55022
Помехоустойчивость
IEC/EN 61326-1
Измерение напряжения и тока
Входное напряжение
Входной диапазон VI P-N
не более 480 В переменного тока
Входной диапазон VI P-P
не более 830 В переменного тока
Макс. напряжение перегрузки
1,2 ВI
Выбор входного диапазон
Программирование задания
Разъемы
P-P или P-N, одно- или трехфазное
Номинальное напряжение VN
<= 999 кВ с силовыми трансформаторами и коэффициентом трансформации
Входное сопротивление
Прибл. 820 кОм на канал Lx-N однофазный (соединены L1 или A, L2 или B, L3 или C): прибл. 300 кОм
Внутренняя ошибка
0,1 % от значения напряжения
Трансформатор напряжения
Коэффициент:
Выбор нормы
Программирование задания
Токовый вход с гибкими проводниками
Входные диапазоны II L1 или A, L2 или B, L3 или C, N
15 А / 150 А / 1500 А / 3000 А перем. тока
Диапазон измерения
0,75 А … 3000 А перем. тока
Внутренняя ошибка
< 2 % от II
Воздействие расположения
Не более ± 2 % измеряемой величины – при длине проводника до измерит. головки > 30 мм
Влияние поля рассеяния
< ± 2 А перем. тока для Iext=500 А перем. тока при длине проводника до измерит. головки > 200 мм
Температурный коэффициент
< 0,05 % / K
Текущий трансформатор
Коэффициент <= 999 кА / II
Выбор диапазона
Программирование задания
Связь
3-фазная, 3-фазная +N, 2 фазы L1 или A и L3 или C (метод изм. 2 W) 7-полюсный разъем
Входной ток для зажима
Входные диапазоны II L1 или A, L2 или B, L3 или C, N
0,5 В номинальное (для II) 1,4 Vпик
Внутренняя погрешность
< 0,3 % от II
Макс. перегрузка
10 В перем. тока
Входное сопротивление
Прибл. 8,2 кОм
Текущий трансформатор
Коэффициент сопр.<= 999 кА / II
Системы электропитания
Треугольник, 2-элементный треугольник, звезда, однофазная, однофазная с расщепленной фазой
Регистратор
Сетевой адаптер
Функциональный диапазон
от 88 В до 660 В (абсолютное значение), 50 Гц / 60 Гц
от 100 В до 350 В пост. тока с внутр. предохранителем: 630 мА T
Потребление электроэнергии
5 Вт
Продолжительность работы от источника бесперебойного питания
Внутренний аккумулятор для стандартно > 5 ч работы при автоматическом управлении питанием
Экран, индикаторы
Жидкокристаллический дисплей с подсветкой, показывающий напряжение, ток, активную мощность, последовательность фаз
Память
 Тип
Флэш-память-EPROM объемом 8 МБ
Интервалы
Функция A > 12000 интервалов для периода > 85 дней с интервалом 10 мин.
Функция P > 30000 интервалов для периода > 212 дней с интервалом 10 мин
Таблица регистрации событий
> 13000
Модель памяти
линейная, циклическая
Интерфейс
Интерфейс: RS 232, 9600...115 000 бод, автоматический выбор скорости передачи, трехпроводная связь
Габаритные размеры
282 мм x 216 мм x 74 мм (115 x 88 x 33 дюйма)
Масса
прибл. 3 кг
Измерение
Преобразователь температуры A/D
16 бит, частота выборки: 10,24 кГц
Фильтр НЧ фильтрации
FIR-фильтр, fc =4,9 кГц
Частота, чувствительность
Погрешность < 1 % от Vm в диапазоне от 40 Гц до 2500 Гц
Длина интервала
1, 3, 5, 10, 30 с, 1, 5, 10, 15, 60 минут
Усредненное время для мин/макс значений
½, 1 период сетевой частоты, 200 мс,1 , 3 , 5 с
Временная ось
Разрешение: 10 мс (при 50 Гц), отклонение: 2 с/сутки при 23 °C; 74 °F ± 2 K

Характеристики Fluke 1745

Технические характеристики Fluke 1745
Интерфейс Интерфейс: RS 232, 9600...115 000 бод, автоматический выбор скорости передачи, трехпроводная связь
Размеры мм 282x216x74
Вес кг 3
Внешние условия %/°C 0 - 95

Комплектация Fluke 1745

1. Анализатор качества электроэнергии Fluke 1745
2. Руководство по эксплуатации
