Tektronix PSM5320

Артикул: PSM5320

Измерители откалиброваны во всем диапазоне температур - не требуется установка нуля ипи калибровка перед измерением, что экономит время и снижает вероятность ошибок

цена по запросу
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
ТД «ЭСКО» официальный дистрибьютор Tektronix в России

Описание Tektronix PSM5320

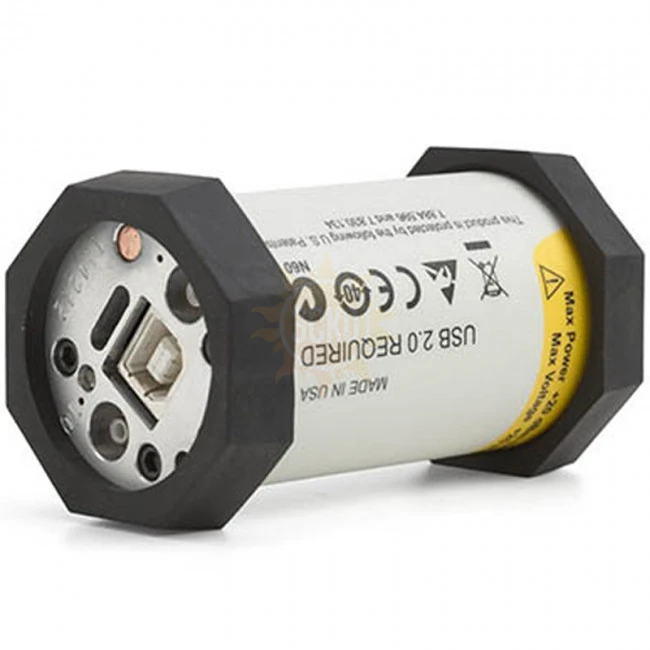

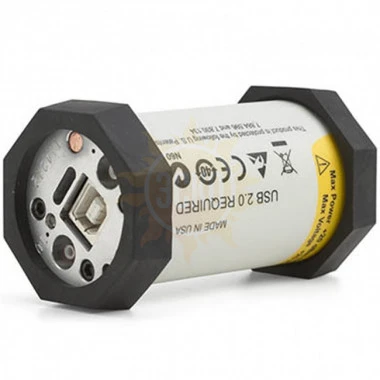

Tektronix PSM5320 измеритель мощности

Измерители откалиброваны во всем диапазоне температур - не требуется установка нуля ипи калибровка перед измерением, что экономит время и снижает вероятность ошибок

Все модели поддерживают измерение средней мощности, импульсной мощности с учетом скважности и регистрацию измерений

В комплект поставки входит прикладное ПО для Microsoft Windows

  • ПО измерения мощности
  • ПО быстрой регистрации
  • драйверы LabVI&V и примеры программ для наиболее популярных сред программирования Windows для поддержки автоматизированных систем

Режимы удержания максимума и относительных измерений

Коррекция смещения АЧХ и переходника 75 Ом с минимальными потерями

Гибкие режимы усреднения, позволяющие выполнять быстрые, стабильные измерения

Вход и выход сигнала запуска с уровнем ТТЛ обеспечивает синхронизацию с внешними устройствами

Режим контроля граничных значений типа «годен/не годен"

Небольшие размеры

Приборы серии PSM3000 измеряют истинную среднюю мощность, что позволяет получать точные результаты независимо от формы сигнала и вида модуляции

Приборы серии PSM4000 и PSM5000 предлагают:

  • измерение импульсной мощности, скважности, пиковой мощности и пик-фактора
  • измерение пиковой, средней и минимальной мощности пакетов с настраиваемым смещением и длительностью

В комплект поставки приборов серии PSM5000 входит ПО профилирования импульсов для измерения периодических импульсных сигналов

  • Построение и отображение огибающих импульсных сигналов
  • Непрерывные гейтированные измерения, включая измерения импульсной, пиковой и средней мощности, выбросов, пикфактора, времени нарастания и спада, длительности импульса, частоты следования импульсов, скважности
  • Измерение статистических  характеристик сигнала, таких  как комплементарная интегральная функция распределения (CCDF) и функция плотности вероятностей (PDF)

Технические характеристики:

Входной разъем N-тип (male)
Диапазон рабочих частот 50 МГц...18,6 ГГц
Динамический диапазон -40 дБм...+20 дБм
Максимальный диапазон пик-средн. 55 дБ
Полоса видео 10 МГц, типичное
Погрешность временной базы ±50 ppm, типичное
Частота дискретизации 500 Квыб/сек
Минимальная длительность импульса (средняя мощность) 500 нс, типичное
Минимальная длительность импульса (пиковая мощность) 200 нс, типичное
Профиль импульса: Макс. эквивалентная частота дискретизации 48 Мвыб/сек
Профиль импульса: Минимальное время нарастания (10%-90%) 54 нс (-70 дБм...-20 дБм импульс, 4 ГГц)
Профиль импульса: Минимальное время спада (90%-10%) 44 нс (-70 дБм...-20 дБм импульс, 4 ГГц)
Профиль импульса: Погрешность уровня при ручном запуске ±1 дБм
Профиль импульса: Мнимальное количество циклов 100 кГц, 200 кГц, 300 кГц, 500 кГц, 1 МГц, 2 МГц, 3 МГц, 5 МГц, 10 МГц
Общая погрешность (неопределенность) 2 ? v[ (CF/2)2 + (L/2)2 + (N/2)2 + (Z/v2)2+ (Mm/v2)2 + (T/v2)2 ]
Неопределенность:  50 МГц...500 МГц:
калибровочный коэффициент (CF) 4,0%
  500 МГц...10 ГГц:
  1,7%
  10 ГГц...18,6 ГГц:
  1,90%
Неопределенность:  50 МГц...100 МГц:
нелинейность (L) +15 дБм...+20 дБм: 7,0%
  -40 дБм...+15 дБм: 5,0%
  100 МГц...2 ГГц:
  +15 дБм...+20 дБм: 7,0%
  +5 дБм...+15 дБм: 5,0%
  -40 дБм...+5 дБм: 3,0%
  2 ГГц...18,6/20 ГГц:
  +15 дБм...+20 дБм: 6,0%
  +5 дБм...+15 дБм: 4,0%
  -40 дБм...+5 дБм: 2,0%
Неопределенность:  интеграция 5 секунд
шум (N)
  +10 дБм...+20 дБм: 1,5%
  ( 50 МГц...20 ГГц)
  -20 дБм...+10 дБм: 1,0%
  ( 50 МГц...20 ГГц)
  -30 дБм...-20 дБм: 1,5%
  ( 50 МГц...20 ГГц)
  -40 дБм...-30 дБм: 7,0%
  ( 50 МГц...18,6 ГГц)
Смещение нуля (Z) 50 МГц...500 МГц:
[(200 нВт на 25 °C) + |?T| ? (10 нВт / °C)] + 10 нВт /месяц

500 МГц...20 ГГц:
[(100 нВт на 25 °C) + |?T| ? (5 нВт / °C)] + 5 нВт /месяц
Учет КСВН (Mm)  150 МГц...10 ГГц:
Mm=100?[(1 ± ?source??sensor)2 –1] 1,20:1 КСВН
  (21 дБ обр. потери)
  10 ГГц...18,6 / 20 ГГц:
  1,29:1 КСВН
  (18 дБ обр. потери)
Неопределенность: 40 °C < T ? 50 °C: 6,00%
температура (T) 30 °C < T ? 40 °C: 3,00%
  20 °C < T ? 30 °C: 0,00%
  10 °C < T ? 20 °C: 3,00%
  0 °C < T ? 10 °C: 6,00%
Скорость измерения 2000 изм./сек
Интерфейс USB 2.0
Габаритные размеры O 48 мм х 74 мм
Вес 163 г

Характеристики Tektronix PSM5320

Технические характеристики Tektronix PSM5320
Интерфейс USB 2.0
Размеры мм 48х74
Вес кг 0.163

Комплектация Tektronix PSM5320

2. Tektronix PSM5320 измеритель мощности
3. Кабель USB
4. Руководство пользователя
