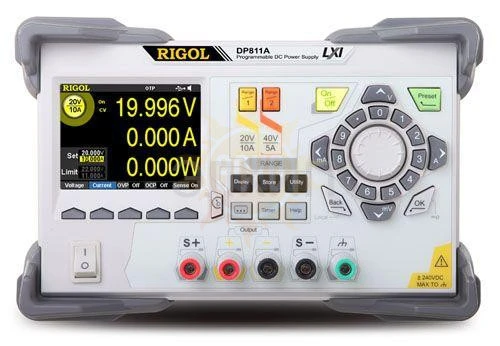

Источники питания RIGOL DP811A

распечатать описание в PDF

Артикул: А146524

Напряжение

0 - 40 В

Ток

0 - 10 А

Напряжение, В

Количество каналов

Количество регулируемых каналов

Подключение к ПК

USB, RS-232, LAN (LXI-C)

Пульсация + шум по напряжению

<350 мкВскз / 2 мAскз.

109 015 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Гарантия 3 года

Госреестр 55491-13
до 11.11.2018

Межповерочный интервал 2 года

Особенности программируемого блока питания DP811A

Одноканальный программируемый источник постоянного тока. Два режима работы (40 В/5 A, 20 В/10 A), дистанционное управление. Различные функции анализа, низкий уровень шума

1 канал, два режима работы (40 В / 5 A, 20 В / 10 A).
Быстрый отклик: < 50 мкс.
3.5-дюймовый TFT дисплей.
Низкий уровень шума и пульсации: <350 мкВскз / 2 мAскз.
Воздушный метод охлаждения.
Возможность подлючения через USB Host & Device, LAN, RS232 и Digital IO.
Стандарты: CE, cTUВus, ISO9001:2008, ISO14001:2004.

Характеристики RIGOL DP811A

Параметр	Значение
Каналы	1 (два режима работы)
Выходной режим работы	20 В / 10 A (низкое напряжение)	40 В / 5 A (высокое напряжение)
Выход DC (точность измерения указана для работы при температурах от 0℃ до 40℃)
По напряжению	0 ~ +20 В	0 ~ +40 В
По току	0 ~ 10 A	0 ~ 5 A
OVP	0.1 В ~ 22 В	0.1 В ~ 44 В
OCP	0.1 A ~ 11 A	0.1 В ~ 5.5 A
Величина регулировки нагрузки ±(процент результата + погрешность)
По напряжению	< 0.01%+2 мВ
По току	<0.01%+250 мкА
Величина линейного регулирования ±(процент результата + погрешность)
По напряжению	<0.01%+2 мВ
По току	<0.01%+250 мкА
Пульсации и шум (от 20 Гц до 20 МГц)
По напряжению в нормальном режиме	< 350 мкВскз / 2 мВpp
По току в нормальном режиме	< 2 мАскз
Ежегодная погрешность (25℃±5℃) ±(процент результата + погрешность)
Программирование	По напряжению	0.05%+10 мВ
	По току	0.1%+10 мА
Считывание	По напряжению	0.05% + 10 мВ
	По току	0.1% + 10 мА
Разрешение
Программирование	По напряжению	1 мВ
	По току	0.5 мА
Считывание	По напряжению	0.1 мВ
	По току	0.1 мА
Отображение	По напряжению	1 мВ
	По току	1 мА
Время обработки команд	<100 мс
Температурный коэффициент на ℃ (процент результата + погрешность)
По напряжению	0.01%+3 мВ
По току	0.02%+3 мА
Стабильность ±(процент результата + погрешность)
По напряжению	0.02% + 1 мВ
По току	0.1% + 1 мА
Скорость контроля программирования напряжения (1% общего диапазона вариации)
Нарастание	Полная нагрузка	< 20 мс
	Без нагрузки	< 20 мс
Спад	Полная нагрузка	< 50 мс
	Без нагрузки	< 400 мс
Защита от перегрузки
Погрешность ±(процент результата + погрешность)	0.5%+0.5 В / 0.5%+0.5 A
Время активации	1.5 мс (OВP≥ 3В)
Механическая	<10 мс (OВP<3В and OCP)
Общие характеристики
Интерфейсы	USB Device, USB Host, LAN, RS232, Digital IO
Питание	AC Input (от 50 Гц до 60 Гц) 100 В AC+10%, 115 В AC+10% 230 В AC+10% (макс. 250 В AC)
Габариты	239 × 157 × 418 мм
Вес	10,3 кг

Комплектация RIGOL DP811A

№	Наименование	Количество
1.	Программируемый блок питания DP811A	1
2.	Кабель питания	1
3.	USB-кабель	1
4.	Запасной предохранитель	1
5.	Краткое руководство	1
6.	CD (руководство пользователя и руководство по программированию)	1
