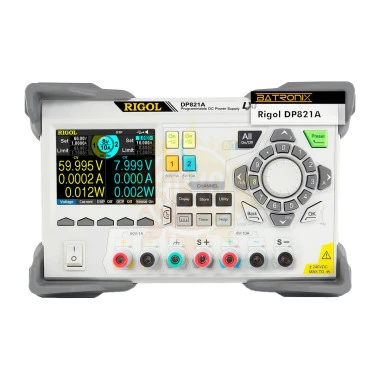

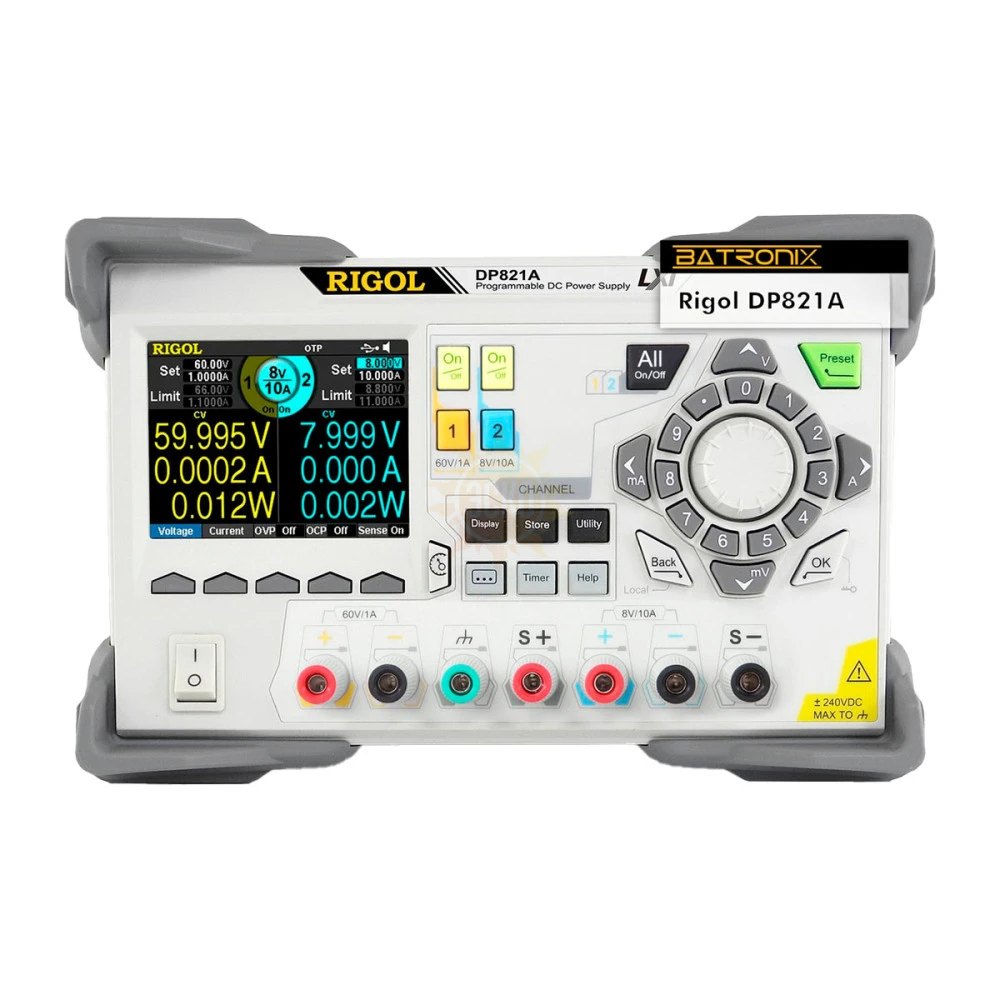

Описание RIGOL DP821A
DP821A - программируемый двухканальный источник питания дли широкого спектра применений. Конструкция источника питания имеет полностью гальванически изолированные и полностью программируемые каналы и возможность одновременного отображения измерений по всем каналам. Устройство легко транспортируется и подключается, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на решении задач. Источник питания DP821 выполнен в виде моноблока для настольного размещения и имеет 3,5-дюймовый цветной экран, удобный набор клавиш и ручек для управления и настройки. Может быть успешно применен при разработке и питании электронных компонентов и устройств, функциональном тестировании, лабораторных исследованиях, сервисном обслуживании или обучении.
Модель DP821A имеет расширенный функционал, уже включенный в стоимость прибора - интерфейсы LAN/RS232/Digital IO (цифровой ввод/вывод) поставляются в базовой комплектации (в отличии от модели DP821, где данный функционал приобретается дополнительно как опции).
Особенности и преимущества
- 2 независимых регулируемых канала 60 В/1 А, 8 В/10 А, максимальная мощность - 140 Вт
- Малые пульсации и шум: <350 мкВскз/2 мВп-п
- Высокая скорость регулирования параметров и нагрузки
- Время переходных процессов: <50 мкс
- Каждый канал гальванически изолирован
- Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP
- Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения
- Независимый контроль каждого канала
- Цветной 3,5"-дисплей
- Поддержка продвинутых функций: цифровой триггер, оперативный анализатор, регистратор записей данных параметров выходных каналов, мониторинг состояния выхода
- Интерфейсы: USB Device, USB Host, LAN, RS-232, Digital I/O, GPIB (опция)
Характеристики RIGOL DP821A
| Параметр | Значение | ||
|---|---|---|---|
| Количество каналов | 2 | ||
| Выходное напряжение / ток | Канал 1: 0...8 В / 0...10 А Канал 2: 0...60 В / 0...1 А |
||
| Нестабильность, вызванная изменением нагрузки |
Напряжение | <0,01%+2 мВ | |
| Ток | <0,01%+250 мкА | ||
| Нестабильность, вызванная изменением сетевого напряжения |
Напряжение | <0,01%+2 мВ | |
| Ток | <0,01%+250 мкА | ||
| Пульсации+шум (20 Гц...20 МГц) | Напряжение | <350 мкВскз/2 мВпик-пик | |
| Ток | <2 мАскз | ||
| Ежегодная погрешность (25° ±5°C) |
Программирование | Напряжение | Канал 1: 0,1% + 25 мВ Канал 2: 0,05% + 10 мВ |
| Ток | 0,2% + 10 мА | ||
| Считывание | Напряжение | Канал 1: 0,1% + 25 мВ Канал 2: 0,05% + 5 мВ |
|
| Ток | 0,15% + 10 мА | ||
| Разрешение | Программирование | Напряжение | Канал 1 и 2: 1 мВ |
| Ток | Канал 1: 0,1 мА Канал 2: 1 мА |
||
| Считывание | Напряжение | Канал 1 и 2: 1 мВ | |
| Ток | Канал 1: 0,1 мА Канал 2: 1 мА |
||
| Отображение | Напряжение | Канал 1 и 2: 1 мВ | |
| Ток | Канал 1: 0,1 мА Канал 2: 1 мА |
||
| Время установления | 50 мкс | ||
| Время отработки команд | 118 мс | ||
| Температурный коэффициент на °C | Напряжение | 0,01 %+3 мВ | |
| Ток | 0,02%+ 3 мA | ||
| Стабильность (8 часов) | Напряжение | 0,02%+1 мВ | |
| Ток | 0,1%+1 мА | ||
| Защита по напряжению OVP/ по току OCP | Диапазон | Канал 1: 1 мВ...8,8 В / 1 мА...11 A Канал 2: 1 мВ...66 В / 1 мА...1,1 A |
|
| Точность | 0,5%+0,5 В / 0,5%+0,5 A | ||
| Интерфейсы | USB Device, USB Host, LAN, RS-232, цифровой порт Digital I/O Опция: GPIB |
||
| Питание | переменный ток (50 Гц...60 Гц) 100 В±10%, 115 В±10% 220 В±10%, 230 В±10% (макс 250 ВAC) |
||
| Весогабаритные параметры | Габаритные размеры | 239 мм(W) x 157 мм(H) x 418 мм(D) | |
| Вес | 10 кг | ||
Комплектация RIGOL DP821A
| № | Наименование | Количество |
|---|---|---|
| 1. | Источник питания DP821A | 1 |
| 2. | Кабель питания | 1 |
| 3. | USB-кабель | 1 |
| 4. | Предохранитель | 1 |
| 5. | Краткое руководство | 1 |
| 6. | CD-диск | 1 |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ DP821A:
| № | Наименование | Количество |
|---|---|---|
| 1. | Адаптер USB-GPIB | 1 |
| 2. | Комплект для монтажа в стойку | 1 |
