Источники питания Источник питания программируемый RIGOL DP2031
распечатать

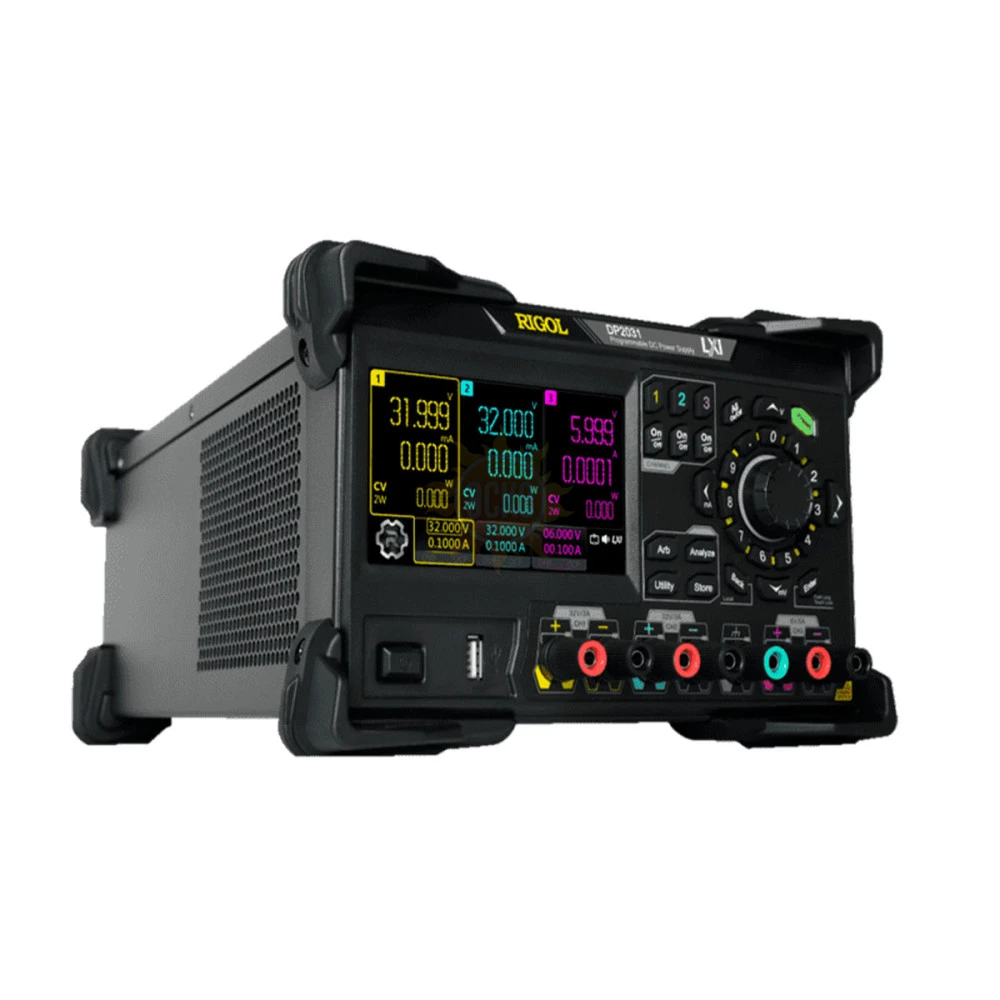

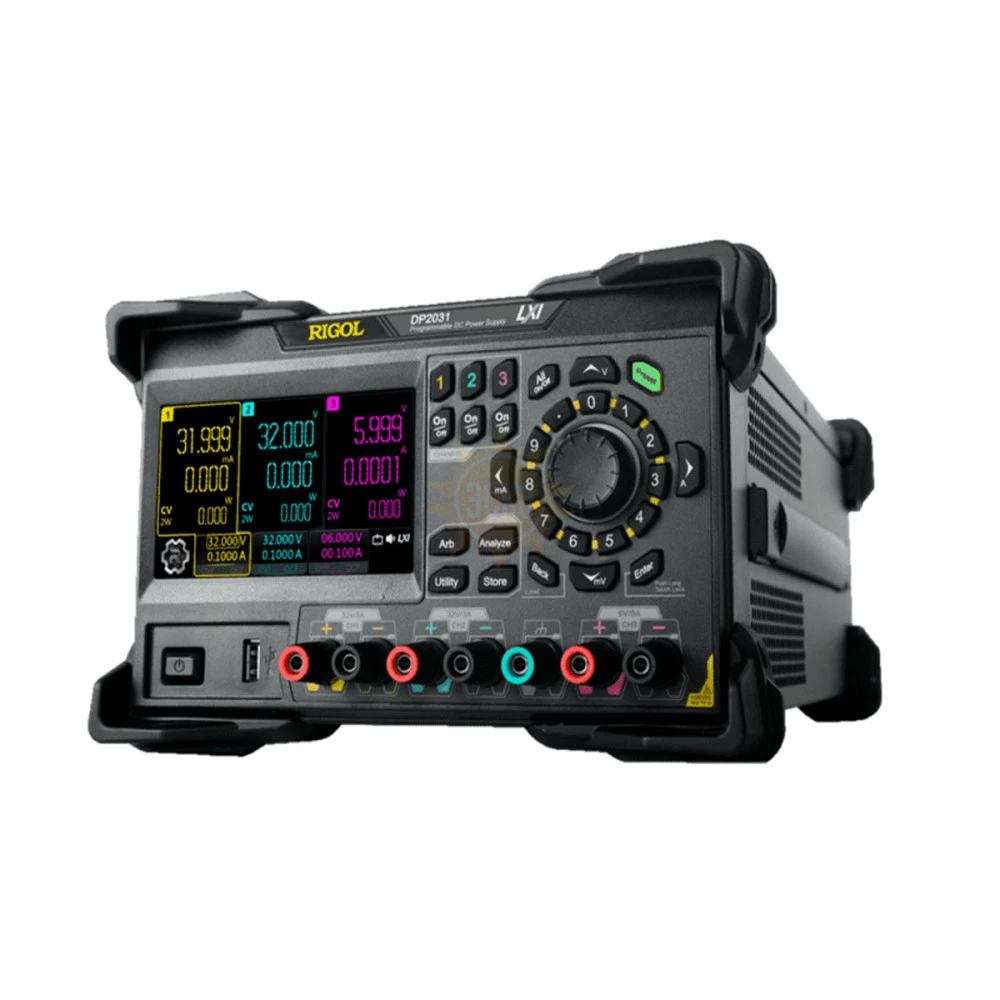

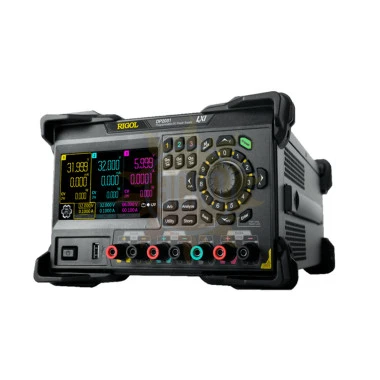

Описание Источник питания программируемый RIGOL DP2031
Rigol DP2031 - это программируемый лабораторный источник питания с 3 электрически изолированными независимыми каналами максимальной общей мощностью 222 Вт
Rigol DP2031 имеет очень хорошо сконструированный и простой в использовании интерфейс, который также предлагает комплексные функции, такие как программируемые кривые напряжения. Меню имеет интуитивно понятную структуру.

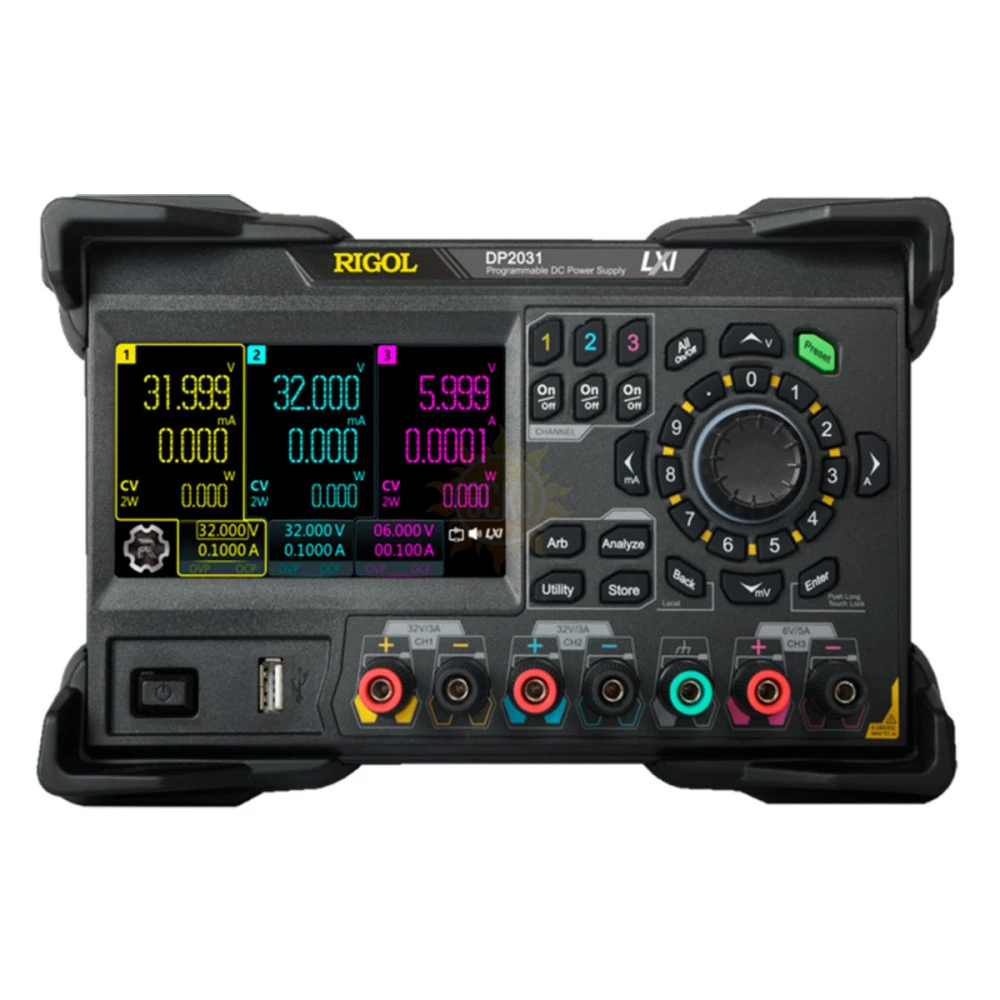

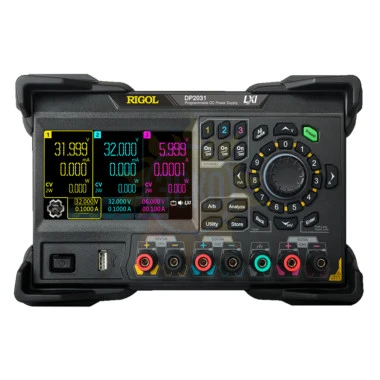

Rigol DP2031 оснащен относительно большим (10,9 см / 4,3 дюйма) и легко читаемым цветным сенсорным ЖК-экраном. В дополнение к обычным цифровым дисплеям напряжения, тока и мощности, эти значения также могут отображаться в виде кривых сигнала.
Управление таймером можно использовать для установки выходного сигнала на различные значения до 2048 шагов.
Имеет внутренние последовательные и параллельные соединения для каналов CH1 и CH2.
Особенности и преимущества
- 3 независимых регулируемых канала 32 В/3 А, 32 В/3 А, 6 В/6 А (10 А - опция), максимальная мощность - 222 Вт
- Цветной 4,3"-дисплей
- Внутренние последовательные и параллельные соединения для каналов CH1 и CH2
- Высокое разрешение для измерения тока низкого диапазона от 1 мкА
- Возможность измерения и отображения широких динамических диапазонов тока (от 1 мкА до 10 А)
- Превосходная точность программирования/обратного считывания
- Время переходных процессов: <50 мкс

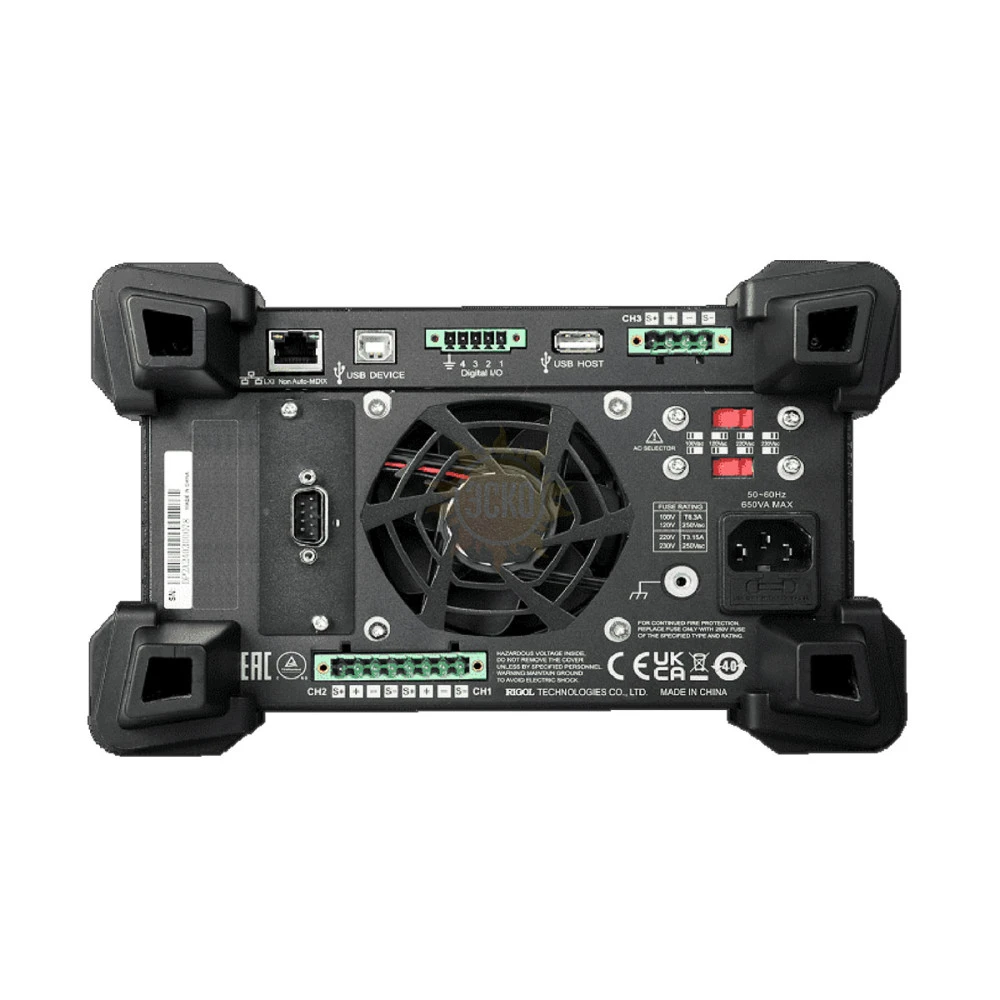

- Выходные клеммы на передней и задней панелях
- 2-проводное или 4-проводное подключение к нагрузке
- Формирование кривых напряжения произвольной формы до 512 точек со временем задержки до 1 мс; различные встроенные базовые формы сигналов
- Малые пульсации и шум: <350 мкВскз/2 мВп-п
- Время обработки команды <10 мс
- Автоматическое переключение между измерением низкого и высокого диапазона тока
- Вход/выход системы запуска, анализ энергопотребления (IoT), регистрация и анализ данных
- Возможность измерения импульсного тока продолжительностью не менее 1 мс (опция DP2000-HADC)
- Монтажный размер 3U, половина модуля
- Удаленное управление с помощью ПК
- Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OTP
- Интерфейсы: USB Device, USB Host, LAN, RS-232, Digital I/O, GPIB (опция DP2000-GPIB).
Применение
- На производстве
- Разработка и тестирование автомобильной электроники
- Тестирование IoT устройств
- Автоматизация тестирования.
Назначение
Продукт предназначен для разработки и питания электронных компонентов и устройств в сервисных, лабораторных и учебных целях
Сертификаты соответствия и гарантия
Контрольно-измерительное оборудование RIGOL имеет сертификаты соответствия, подтверждающие его высокое качество, надежность и продолжительность службы. Все приборы имеют официальные гарантии производителя - китайской компании RIGOL, заслужившей признание во многий европейских странах, благодаря оптимальному соотношению технических параметров, надежности и цены.
Характеристики Источник питания программируемый RIGOL DP2031
| Rigol DP2031 | |||||
|---|---|---|---|---|---|
| Характеристики | Значения | ||||
| Количество каналов | 3 | ||||
| Выходное напряжение / ток | В стандартном режиме | Напряжение | CH1: 0...32 В СН2: 0...32 В СН3: 0...6 В | ||
| Ток | CH1: 0...3 А СН2: 0...3 А СН3: 0...5 А | ||||
| В режиме высокого выходного тока на канале CH3 (опция DP2000-10A) | Напряжение | CH1: 0...32 В СН2: 0...32 В СН3: 0...6 В | |||
| Ток | CH1: 0...2 А СН2: 0...2 А СН3: 0...10 А | ||||
| Защита от перенапряжения (OVP) / сверхтока (OCP) | CH1: 1 мВ...35,2 В / 1 мА...3,3 A СН2: 1 мВ...35,2 В / 1 мА...3,3 A СН3: 1 мВ...6,6 В / 1 мА...5,5 A | ||||
| Напряжение, в режиме последовательного соединения каналов CH1 и CH2 | 64 В | ||||
| Ток, в режиме параллельного соединения каналов CH1 и CH2 | 6 А | ||||
| Нестабильность, вызванная изменением нагрузки | Напряжение | <0,01%+2 мВ | |||
| Ток | <0,01%+250 мкА | ||||
| Нестабильность, вызванная изменением сетевого напряжения | Напряжение | <0,01%+2 мВ | |||
| Ток | <0,01%+250 мкА | ||||
| Пульсации+шум (20 Гц...20 МГц) | Напряжение | <350 мкВскз/2 мВпик-пик | |||
| Ток | <2 мАскз | ||||
| Ежегодная погрешность (25° ±5°C ) | Программирование | Напряжение | CH1: 0,03 + 8 мВ СН2: 0,03 + 8 мВ СН3: 0,04 + 4 мВ | ||
| Ток | CH1: 0,15 + 5 мА СН2: 0,15 + 5 мА СН3: 0,15 + 10 мА | ||||
| Считывание | Напряжение | CH1: 0,05 + 8 мВ СН2: 0,05 + 8 мВ СН3: 0,08 + 3 мВ | |||
| Ток | CH1: 0,15 + 5 мА СН2: 0,15 + 5 мА СН3: 0,15 + 10 мА | ||||
| Считывание в режиме измерения низких токов | Напряжение | CH1: - СН2: - СН3: - | |||
| Ток | CH1: 0,25 + 28 мкА СН2: 0,25 + 28 мкА СН3: недоступно | ||||
| Разрешение | Программирование | Напряжение | CH1: 1 мВ СН2: 1 мВ СН3: 1 мВ | ||
| Ток | CH1: 0,1 мА СН2: 0,1 мА СН3: 1 мА | ||||
| Считывание | Напряжение | CH1: 0,1 мВ СН2: 0,1 мВ СН3: 0,1 мВ | |||
| Ток | CH1: 0,1 мА СН2: 0,1 мА СН3: 0,1 мА | ||||
| Отображение | Напряжение | CH1: - СН2: - СН3: - | |||
| Ток | CH1: 1 мкА СН2: 1 мкА СН3: недоступно | ||||
| Время установления | 50 мкс | ||||
| Время отработки команд | <10 мс | ||||
| Температурный коэффициент на °C | Напряжение | CH1: 0,01% + 4 мВ СН2: 0,01% + 4 мВ СН3: 0,01% + 4 мВ | |||
| Ток | CH1: 0,01% + 2 мА СН2: 0,01% + 2 мА СН3: 0,01% + 3 мА | ||||
| Точность | 0,2% + 20 мВ/0,5% + 20 мA | ||||
| Скорость управления напряжением (99% в пределах общего диапазона изменения) | Нарастание | Полная нагрузка | CH1: <50мс СН2: <50мс СН3: <15мс | ||
| Без нагрузки | CH1: <30мс СН2: <30мс СН3: <14мс | ||||
| Спад | Полная нагрузка | CH1: <50мс СН2: <50мс СН3: <20мс | |||
| Без нагрузки | CH1: <400мс СН2: <400мс СН3: <100мс | ||||
| Интерфейсы | USB Device, USB Host, LAN, RS-232, Digital I/O, GPIB (опция) | ||||
| Весогабаритные параметры | Габаритные размеры | 239 мм(W) x 157 мм(H) x 419 мм(D) | |||
| Вес | 9,95 кг | ||||
| Питание | 220 В / 50 Гц | ||||
