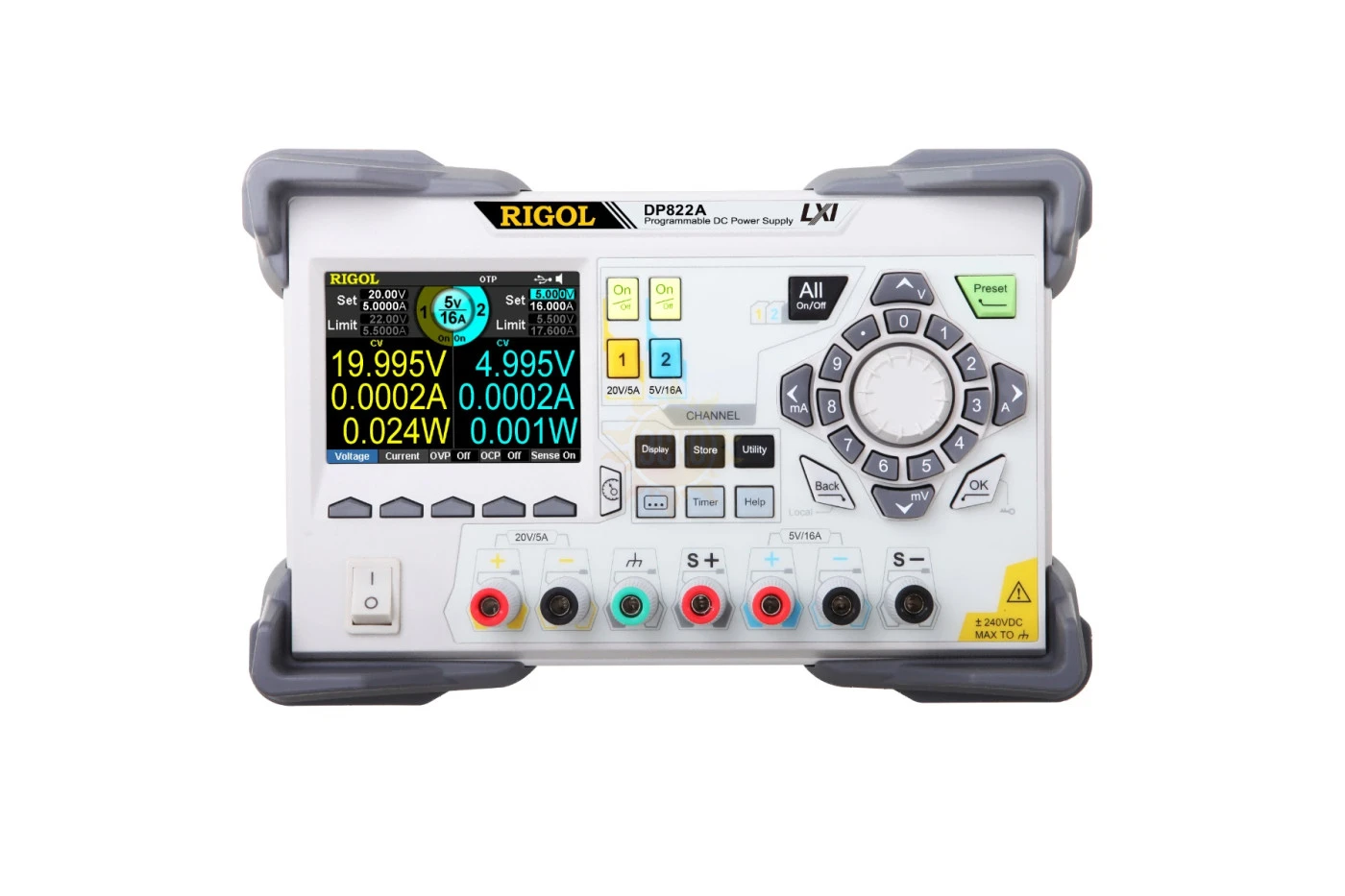

Rigol DP822 - это программируемый источник питания, разработанный для решения широкого круга задач. Данный прибор предлагает превосходное сочетание производительности, гибкости и простоты управления, включая полностью изолированные и полностью программируемые каналы и возможность одновременного отображения измерений по всем каналам.
Устройство легко транспортируется и подключается, не требует сложной предварительной настройки, позволяя инженеру сосредоточиться на решении задач.Программируемый источник питания Rigol DP822 выполнен в моноблочном корпусе настольного исполнения (вес 10,5 кг) и имеет 3,5-дюймовый цветной экран.
В отличие от похожей модели с индексом A, данная модель источника питания имеет разрешение ниже чем у источника питания Rigol DP822A.
Применение
- Функциональное тестирование
- Лабораторные исследования
- Сервисное обслуживание
- Обучение
Особенности и преимущества
- 2 независимых регулируемых канала 20 В/5 А, 5 В/16 А, максимальная мощность - 180 Вт
- Малые пульсации и шум: <350 мкВскз/2 мВп-п
- Высокая скорость регулирования параметров и нагрузки
- Время переходных процессов: <50 мкс
- Каждый канал гальванически изолирован
- Защита от перенапряжения OVP, от перегрузки по току OCP, от перегрева OCP
- Отображение информации по каждому каналу (напряжение, ток, мощность) в цифровом и графическом виде с отображением формы тока/напряжения
- Независимый контроль каждого канала
- Цветной 3,5"-дисплей
- Поддержка продвинутых функций: цифровой триггер, оперативный анализатор, регистратор записей данных параметров выходных каналов, мониторинг состояния выхода

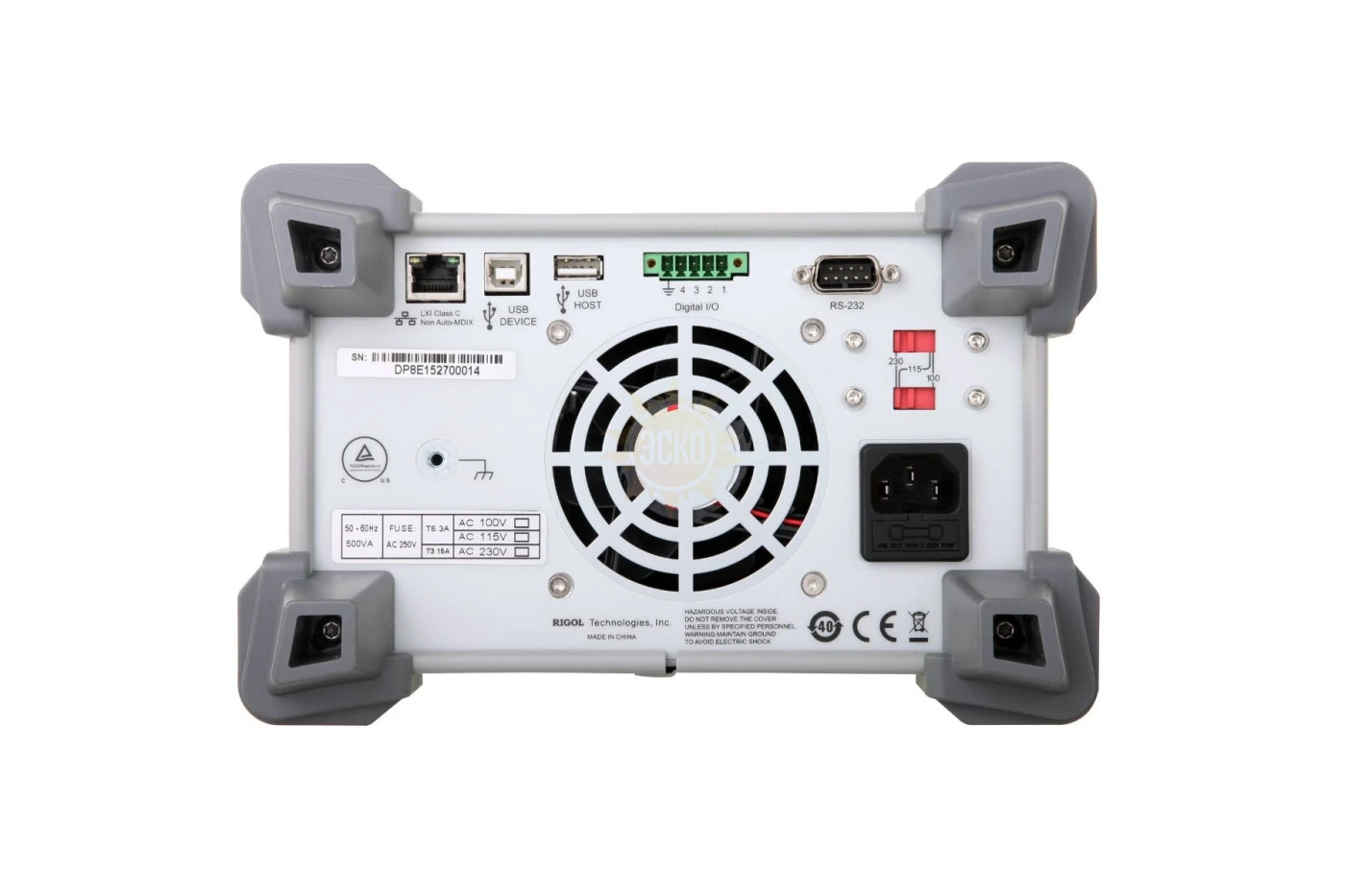

- Интерфейсы: USB Device, USB Host, LAN(опция), RS-232 (опция), Digital I/O (опция), GPIB (опция).
Мы предлагаем купить источник питания RIGOL DP822 в Москве и Санкт-Петербурге. Также осуществляем доставку в другие регионы России.
Контрольно-измерительное оборудование RIGOL имеет сертификаты соответствия, подтверждающие его высокое качество, надежность и продолжительность службы. Все источники питания имеют официальные гарантии производителя - китайской компании RIGOL, заслужившей признание во многий европейских странах, благодаря оптимальному соотношению технических параметров, надежности и цены.
Заказать источник питания DP822 можно через корзину сайта, по телефону или отправить запрос по эл.почте. Специалисты магазина расскажут более подробно о выбранном оборудовании, его возможностях, сфере применения, организуют доставку товара по России.
Характеристики Rigol DP822
| Параметры | Значения | |||
|---|---|---|---|---|
| Количество выходных каналов | 2 | |||
|
Выход |
Напряжение / Ток |
Защита от перенапр. / сверхтока |
||
|
Канал 1 |
от 0 до 20 В / от 0 до 5 А |
от 1 мВ до 22 В / 1 мА до 5,5 A |
||
|
Канал 2 |
от 0 до 5 В / от 0 до 16 А |
от 1 мВ до 5,5 В / 1 мА до 16,8 A |
||
|
Нестабильность, вызванная изменением нагрузки от 10 до 90 % |
||||
|
|
±(% от выходного значения + смещение) |
|||
|
Напряжение |
<0,01 % + 2 мВ |
|||
|
Ток |
<0,01 % + 250 мкА |
|||
|
Нестабильность, вызванная изменением сетевого напряжения в пределах ±10% |
||||
|
|
±(% от выходного значения + смещение) |
|||
|
Напряжение |
<0,01 % + 2 мВ |
|||
|
Ток |
<0,01 % + 250 мкА |
|||
|
Пульсации + шум (в диапазоне от 20 Гц до 20 МГц) |
||||
|
Напряжение (Normal mode) |
< 350 мкВскз/2 мВп-п |
|||
|
Ток (Normal mode) |
< 2 мАскз |
|||
|
Годовая погрешность (25° ± 5°C) |
± (% от вых. значения + смещение) |
|||
|
Напряжение |
Ток |
|||
|
Программирование |
Канал 1 |
0,1% + 25 мВ |
0,2% + 10 мА |
|
|
Канал 2 |
0,05% + 10 мВ |
0,2% + 10 мА |
||
|
Считывание |
Канал 1 |
0,1% + 25 мВ |
0,15% + 10 мА |
|
|
Канал 2 |
0,05% + 5 мВ |
0,15% + 10 мА |
||
|
Разрешение |
Напряжение |
Ток |
||
|
Программирование |
Канал 1 |
10 мВ |
10 мА |
|
|
Канал 2 |
10 мВ |
10 мА |
||
|
Считывание |
Канал 1 |
10 мВ |
1 мА |
|
|
Канал 2 |
10 мВ |
10 мА |
||
|
Отображение |
Канал 1 |
10 мВ |
10 мА |
|
|
Канал 2 |
10 мВ |
10 мА |
||
|
Время переходного процесса |
||||
|
Менее 50 мкс для восстановления выходного напряжения с точностью до 15 мВ после изменения выходного тока с полной нагрузки на половинную или наоборот. |
||||
|
Время обработки команд |
<118 мс |
|||
|
Защита от перенапряжения (OVP)/сверхтока (OCP) |
||||
|
Точность, ± (% от выходного значения + смещение) |
0,5% + 0,5 В/0,5% + 0,5 A |
|||
|
Скорость управления напряжением (1% в пределах общего диапазона изменения) |
Полная нагрузка |
Без нагрузки |
||
|
Нарастание |
Канал 1 |
<30 мс |
<30 мс |
|
|
Канал 2 |
<15 мс |
<15 мс |
||
|
Спад |
Канал 1 |
<30 мс |
<1000 мс |
|
|
Канал 2 |
<15 мс |
<250 мс |
||
|
Температурный коэффициент (на °C) |
(% от выходного значения + смещение) |
|||
|
|
Напряжение |
Ток |
||
|
Канал 1 |
0,01% + 3 мВ |
0,02% + 3 мА |
||
|
Канал 2 |
0,01% + 3 мВ |
0,02% + 3 мА |
||
|
Стабильность в течении 8 часов |
± (% от выходного значения + смещение) |
|||
|
|
Напряжение |
Ток |
||
|
Канал 1 |
0,02% + 1 мВ |
0,1% + 1 мА |
||
|
Канал 2 |
0,02% + 1 мВ |
0,1% + 1 мА |
||
|
Общие характеристики |
||||
|
Тип дисплея |
Цветной 3,5’ TFT экран |
|||
|
Питание |
220 В /50 Гц |
|||
|
Интерфейсы связи |
USB Device, USB Host, LAN, RS-232, Digital I/O, Опция: GPIB |
|||
|
Потребляемая мощность |
не более 500 ВА |
|||
|
Рабочий диапазон температур |
от 0 °C до 40 °C |
|||
|
Габариты |
239 х 157 х 418 мм |
|||
|
Вес |
10,5 кг |
|||
Комплектация Rigol DP822
| № | Наименование | Количество |
|---|---|---|
| 1. | Источник питания | 1 |
| 2. | Кабель питания | 1 |
| 3. | Кабель USB | 1 |
| 4. | Предохранитель | 1 |
| 5. | Клеммы защиты от КЗ | 1 |
| 6. | Краткое руководство по эксплуатации | 1 |
