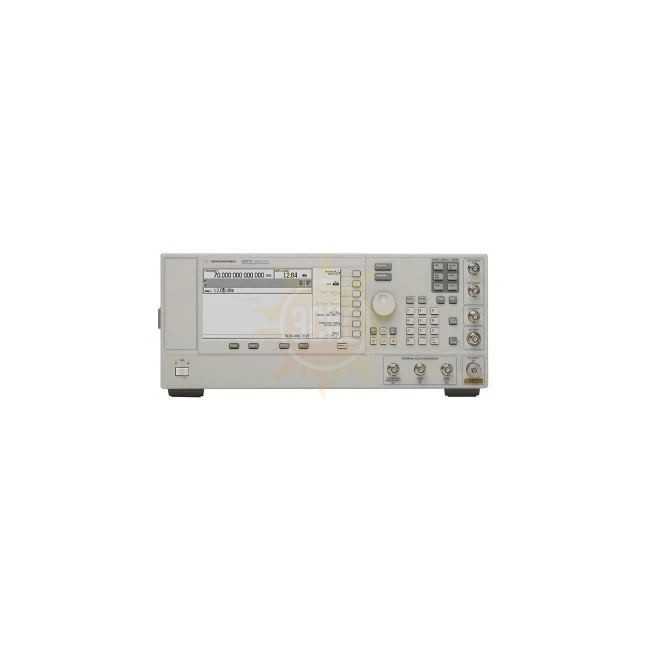

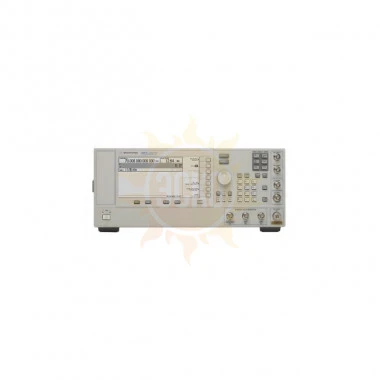

Генератор сигналов Agilent E8257D-532

распечатать описание в PDF

Количество каналов

Частотный диапазон ОТ

250 кГц

Частотный диапазон ДО

31,8 ГГц

Виды модуляции

АМ, ЧМ, ФМ, ИМ

Напряжение питания

115 / 230 В, 50 / 60 Гц

цена по запросу

с поверкой +5 300 ₽

Доставка в кратчайшие сроки

по Москве 300 ₽

по России от 500 ₽

Госреестр 74333-19
до 14.03.2024

Описание Agilent E8257D-532

Генераторы сигналов серии PSG основаны на передовой развивающейся технологии генерации СВЧ сигналов, позволяющей удовлетворять потребности пользователей в области измерений.

Содержащая первый промышленный аналоговый генератор сигналов с полосой рабочих частот до 67 ГГц (функционирует до 70 ГГц) и векторный генератор сигналов до 44 ГГц, серия PSG призвана ускорить внедрение новых технологий в разработки ВЧ устройств в аэрокосмической, оборонной и связной отраслях. Созданные на основе проверенных технических решений, генераторы сигналов PSG сохраняют мировое лидерство в генерации СВЧ сигналов, предлагая перекрытие по частоте, набор функций и технические характеристики, необходимые пользователям для успешного проведения испытаний, методики которых в настоящее время усложняются во все более нарастающей степени.

Как при выполнении функциональных и параметрических испытаний сложных ВЧ и СВЧ радиосистем и их блоков, так и при простой замене источника гетеродинного сигнала в режиме непрерывной генерации (НГ), генераторы PSG способны формировать высококачественные сигналы для испытаний разработок самого высокого технического уровня. При генерации импульсных сигналов для испытаний радиолокаторов, векторно*модулированных сигналов для анализа коэффициентов битовых ошибок (BER) приёмников и даже при воспроизведении моделированных сигналов для проверки на системном уровне генераторы сигналов серии PSG имеют неограниченные возможности. В соответствии со своими потребностями в генерации сигналов пользователь может выбрать одну из двух моделей: аналоговый генератор сигналов E8257D или векторный генератор сигналов E8267D.

Характеристики Agilent E8257D-532

Параметры	Значения
Выходная частота
Диапазон	250 кГц … 32 ГГц
Дискретность установки	0,001 Гц
Погрешность установки	± 1 х 10-7 за год(±3 х 10-8 опция UNR)
Выходной уровень
Диапазон	-20 … 10 дБмВт, до +20 дБмВт с опцией 1ЕА, от -120 дБмВт с опцией 1Е1
Дискретность установки	0,01 дБ
Погрешность установки уровня	± (0.6 … 2,5) дБ в зависимости от частоты и уровня Возможна коррекция АЧХ пользователем
КСВН	< (1,4 … 2,0) в зависимости от частоты
Выходное сопротивление	50 Ом, сечение 3,5/2,4/1,85 мм в зависимости от модели
Спектральные характеристики
Фазовый шум	-130 дБн/Гц при отстройке на 20 кГц (опция UNR)
Гармоники несущей	< - 55 дБн
Негармонические составляющие	<-(50 … 60) дБн
Аналоговая модуляция (Опция UNT)
ЧМ	Девиация от 1 до 30 МГц в зависимости от частоты
АМ	Коэффициент модуляции до 100%
Источник модуляции	Внешний (частота модуляции до 10 МГц) или внутренний (до 1 МГц, синус, треугольник, пила, меандр, шум)
Импульсная модуляция (Опция UNU и UNW)
Коэффициент закрытия в паузе	80 дБ
Время нарастания	1 мкс (частота следования не более 0,5 МГц)
Общие данные
Габаритные размеры	178 х426 х 515 мм
Напряжение питания	115 / 230 В, 50 / 60 Гц
Масса	22 кг
