Генератор сигналов Agilent E8257D-567

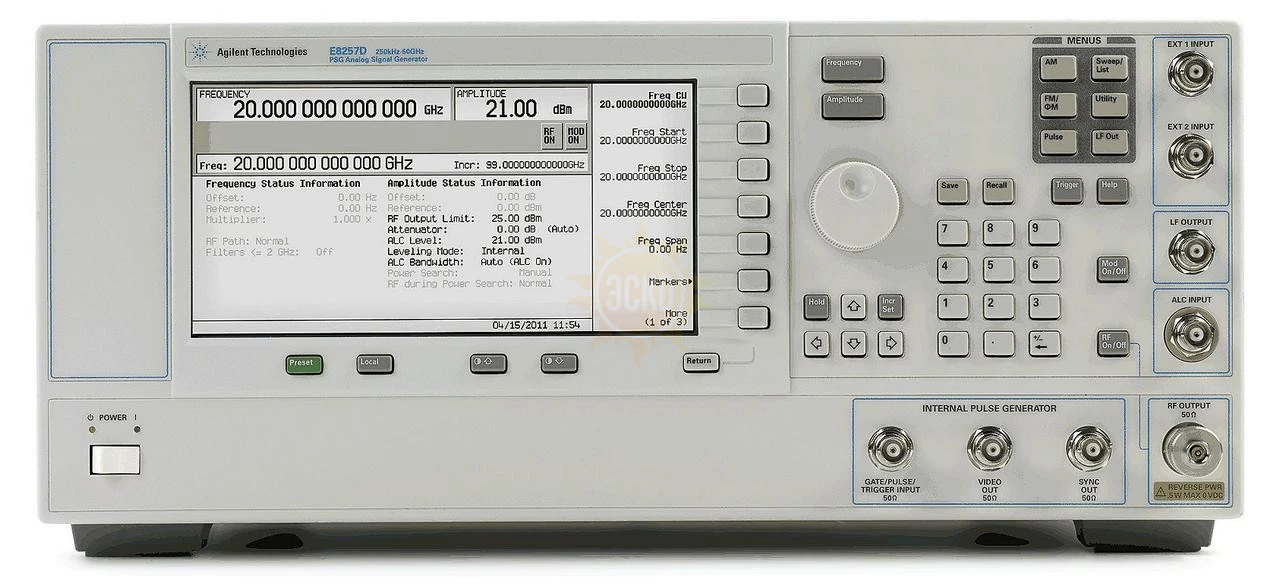

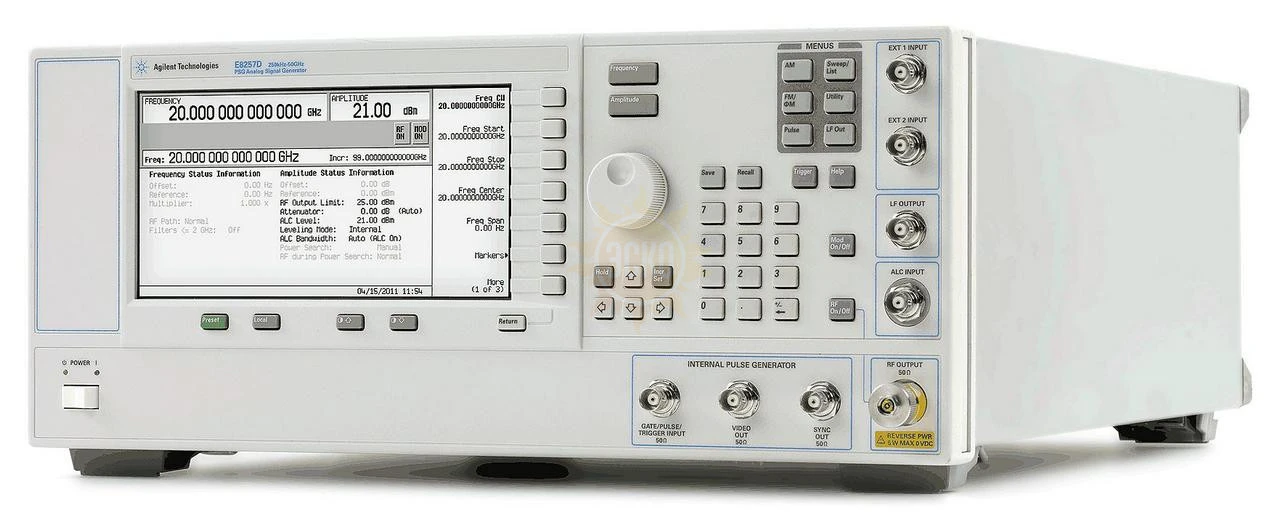

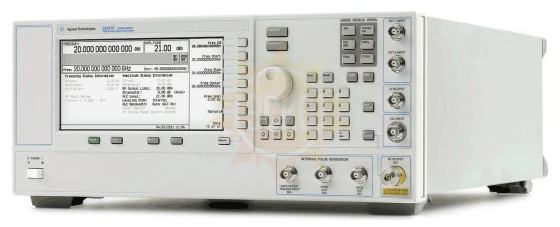

Генератор Agilent Technologies серии E8257D-567

250кГц-67ГГц, ЧМ,ФМ,АМ,ИМ, генератор функций, выход от -20дБм до 23 дБм.

• Диапазон частот от 250 кГц до 20; 31,8; 40; 50 и 67ГГц (E8257D-520, E8257D-532, E8257D-540, E8257D-550, E8257D-567 соответственно)
• Уровень выходного сигнала от 20 до -135 дБм с погрешностью ± 0,6 до 1,3 дБ
• Разрешающая способность 0,01 Гц
• Скорость переключения < 15 мс
• Фазовый шум менее -110 дБс/Гц (отстройка от несущей 20 кГц, несущая 10 ГГц)
• Виды модуляции: амплитудная (AM), частотная (ЧМ), фазовая (ФМ), частотная манипуляция (ЧМн) и широтно - импульсная (ШИМ)
• Модулирующий сигнал: синус, прямоугольный, пилообразный, треугольный, импульсный, шумовой, со свипированием, сдвоенный синус.
• Цифровое свипирование частоты: пошаговое, по списку.
• Встроенный генератор функций
• Совместимость со скалярным анализатором цепей
• Возможность расширения диапазона частот до 110 ГГц при использовании модуля источника миллиметрового диапазона

Генераторы сигналов серии PSG основаны на передовой развивающейся технологии генерации СВЧ сигналов, позволяющей удовлетворять потребности пользователей в области измерений.

Содержащая первый промышленный аналоговый генератор сигналов с полосой рабочих частот до 67 ГГц (функционирует до 70 ГГц) и векторный генератор сигналов до 44 ГГц, серия PSG призвана ускорить внедрение новых технологий в разработки ВЧ устройств в аэрокосмической, оборонной и связной отраслях. Созданные на основе проверенных технических решений, генераторы сигналов PSG сохраняют мировое лидерство в генерации СВЧ сигналов, предлагая перекрытие по частоте, набор функций и технические характеристики, необходимые пользователям для успешного проведения испытаний, методики которых в настоящее время усложняются во все более нарастающей степени.
Как при выполнении функциональных и параметрических испытаний сложных ВЧ и СВЧ радиосистем и их блоков, так и при простой замене источника гетеродинного сигнала в режиме непрерывной генерации (НГ), генераторы PSG способны формировать высококачественные сигналы для испытаний разработок самого высокого технического уровня. При генерации импульсных сигналов для испытаний радиолокаторов, векторно*модулированных сигналов для анализа коэффициентов битовых ошибок (BER) приёмников и даже при воспроизведении моделированных сигналов для проверки на системном уровне генераторы сигналов серии PSG имеют неограниченные возможности. В соответствии со своими потребностями в генерации сигналов пользователь может выбрать одну из двух моделей: аналоговый генератор сигналов E8257D или векторный генератор сигналов E8267D.
