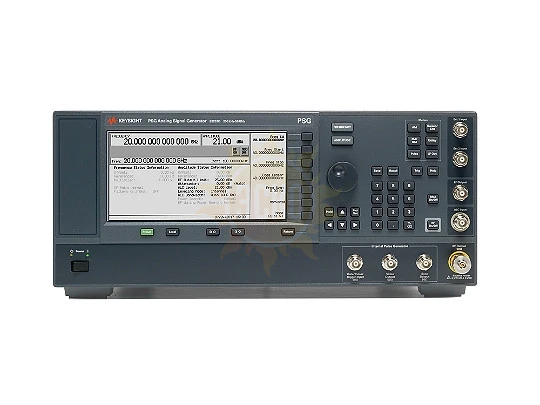

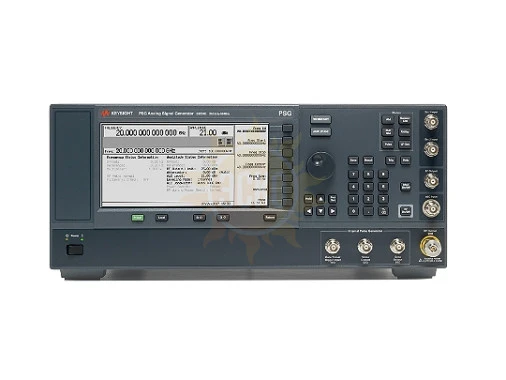

Генератор сигналов Keysight E8257D

Генератор сигналов Keysight E8257D — это микроволновый аналоговый генератор сигналов, разработанный для профессионалов, которым требуется высочайшая точность и производительность в тестировании радиочастотных (РЧ) и микроволновых систем. Этот прибор из серии PSG (Performance Signal Generator) от Keysight Technologies сочетает в себе метрологическую точность, высокую выходную мощность и низкий фазовый шум, что делает его идеальным выбором для сложных приложений в аэрокосмической, оборонной, телекоммуникационной и исследовательской отраслях. ТД «ЭСКО», как ведущий поставщик контрольно-измерительного оборудования, предлагает E8257D с полной поддержкой, включая калибровку, сервисное обслуживание и обучение специалистов.

Основные характеристики и преимущества

Keysight E8257D выделяется благодаря своим передовым характеристикам, которые обеспечивают непревзойдённую производительность:

• Широкий частотный диапазон: От 100 кГц до 67 ГГц (с опциями 513, 520, 521, 532, 540, 550, 567), с возможностью расширения до 1,1 ТГц при использовании внешних частотных экстендеров. Это позволяет тестировать системы от низкочастотных до миллиметрового диапазона.
• Высокая выходная мощность: До +30 дБм (1 Вт), что идеально для тестирования высокомощных устройств и преодоления потерь в тестовых системах.
• Низкий фазовый шум: Например, -130 дБц/Гц при отстройке 20 кГц для частот от 250 кГц до 250 МГц, что критично для тестирования чувствительных систем, таких как радары и приемники.
• Точность уровня: Точность амплитуды варьируется от ±0,8 дБ до ±2,5 дБ в зависимости от частоты и мощности, обеспечивая надежные результаты.
• Модуляция: Поддержка аналоговой модуляции (AM, FM, PM) и импульсной модуляции (с опцией UNT), что позволяет моделировать сложные сигналы для тестирования реальных условий.
• Гибкость конфигурации: Различные опции частотного диапазона (13, 20, 31,8, 40, 50, 67 ГГц) и дополнительные функции, такие как рамповое сканирование (опция 007), позволяют адаптировать прибор под конкретные задачи.
• Интеграция: Интерфейсы GPIB, LAN (LXI Core), USB и поддержка программного обеспечения BenchVue упрощают автоматизацию и управление.
• Надежность: Спецификации гарантированы в диапазоне температур 0–55 °C после 45-минутного прогрева, а прочная конструкция обеспечивает долговечность.

Применение

Keysight E8257D разработан для широкого спектра задач, требующих высокой точности и производительности:

• Тестирование радаров и микроволновых систем: Высокая выходная мощность и низкий фазовый шум делают его идеальным для тестирования доплеровских радаров, спутниковых систем и антенн.
• Исследования и разработки: Подходит для анализа новых РЧ и микроволновых компонентов, включая усилители, фильтры и смесители.
• Калибровка и метрология: Используется в метрологических лабораториях для калибровки других измерительных приборов благодаря своей точности.
• Производственный контроль качества: Обеспечивает быстрое и точное тестирование компонентов и систем в электронике, аэрокосмической и оборонной промышленности.
• Телекоммуникации: Поддерживает тестирование систем связи, включая проверку блокировок приемников и анализ сигналов.

Комплектация

Стандартная комплектация включает:

• Генератор сигналов Keysight E8257D.
• Руководство по установке и эксплуатации.
• Адаптеры и сетевой кабель, соответствующий региону.
• Сертификат калибровки.

Дополнительные опции:

• Частотные опции: 513 (13 ГГц), 520 (20 ГГц), 521 (20 ГГц с улучшенным фазовым шумом), 532 (31,8 ГГц), 540 (40 ГГц), 550 (50 ГГц), 567 (67 ГГц, до 70 ГГц в режиме перегрузки).
• Опция 007: Рамповое сканирование для непрерывного изменения частоты.
• Опция UNT: Аналоговая модуляция (AM, FM, PM).
• Опция 1E1: Аттенюатор для расширения диапазона выходной мощности до -135 дБм.
• Опция UNY: Улучшенный фазовый шум для критических приложений.
