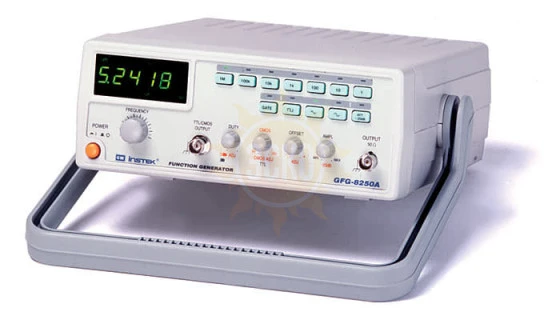

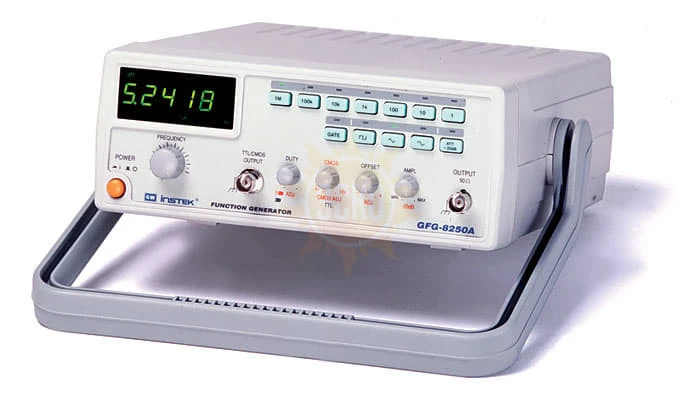

Описание GW Instek GFG-8255A
Краткие характеристики GFG-8255A:
- Частотный диапазон 0,5 Гц ... 5 МГц
- Форма сигнала: синус, треугольник, прямоугольник
- Функция внешнего управления частотой
- Встроенный частотомер (измерение внутр./внешн. частоты)
- Линейное/логарифмическое свипирование
- Выход преобразователя частота-напряжение
- Внутр./внеш. АМ/ЧМ
Характеристики GW Instek GFG-8255A
ХАРАКТЕРИСТИКИ | ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
---|---|---|
ОСНОВНЫЕ ВЫХОДНЫЕ ПАРАМЕТРЫ | Частотный диапазон | 0,5 Гц … 5 МГц (7 диапазонов) |
Погрешность установки | ±(5% + 1 Гц) | |
Амплитуда | > 10 В (на 50 Ом) | |
Выходное сопротивление | 50 Ом | |
Аттенюатор | 2х(минус 20 дБ ± 1 дБ) с плавной регулировкой | |
Постоянное смещение | ±5 В (на 50 Ом) | |
Асимметрия формы | 0,2…0,8 (1 МГц) - плавно регулируется | |
Дисплей | 6-разрядный, СД-индикаторы | |
СИНУСОИДАЛЬНЫЙ СИГНАЛ | Коэффициент гармоник | £ 1,2% при максимальной амплитуде (0,5 Гц …100 кГц), £ 30 дБ (100 кГц...5 МГц) |
Неравномерность формы | £ 0,3 дБ, (0,5 Гц…500 кГц), £ 1,0 дБ, (500 кГц…5 МГц) | |
ТРЕУГОЛЬНЫЙ СИГНАЛ | Нелинейность | £ 2% (0,5 Гц…100 кГц), £ 5% (100 Гц…5 МГц) |
ПРЯМОУГОЛЬНЫЙ СИГНАЛ | Асимметрия импульсов | ±2% (1 Гц…100 кГц) |
Время нарастания/спада | £ 50 нс (макс. уровень,50 Ом) | |
КМОП-ВЫХОД | Выходной уровень | От (4 ±1)В до (14,5 ±0,5)В с плавной регулировкой |
Время нарастания / спада | £ 120 нс | |
ТТЛ-ВЫХОД | Выходной уровень | ³ 3 В |
Коэффициент нагрузки | 20 ТТЛ-элементов | |
Время нарастания/спада | £ 25 нс | |
ВНЕШНЕЕ УПРАВЛЕНИЕ ЧАСТОТОЙ | Входное напряжение | 0…(10 ±1)В |
Входное сопротивление | 10 кОм | |
СИНХРОВЫХОД | Выходное напряжение | 0…2 В (0,5 Гц…5 МГц) |
СВИПИРОВАНИЕ | Глубина свипирования | 100:1 - плавно регулируется |
Цикл свипированя | 0,5 с…30 с - плавно регулируется | |
Режимы свипирования | Линейный/логарифмический (выбирается переключателем) | |
АМПЛИТУДНАЯ МОДУЛЯЦИЯ | Глубина АМ | 0…100% |
Частота модуляции | 400 Гц (внутренняя)/0…1 МГц (внешняя) | |
Частота несущей | 100 Гц…5 МГц (-3 дБ) | |
Чувствительность входа | £ 10 В (при 100% АМ) | |
ЧАСТОТНАЯ МОДУЛЯЦИЯ | Девиация частоты | ±5% |
Частота модуляции | 400 Гц (внутренняя) / 0…20 кГц (внешняя) | |
Чувствительность входа | £ 10 В (при 10% ЧМ) | |
ЧАСТОТОМЕР | Частотный диапазон | 0,5 Гц…5 МГц (внутренняя) / 5 Гц…150 МГц (внешняя) (±10-5) |
Разрешение | 10 нГц для предела 1 Гц; 0,1 Гц для предела 100 МГц | |
Стабильность опорн. ген-ра | ±10-5(23°С ± 5°С) после 30 мин. работы | |
Входной импеданс | 1 МОм / 150 пФ | |
Чувствительность | £ 35 мВ (5 Гц…100 МГц), £ 45 мВ (100 МГц…150 МГц) | |
ОБЩИЕ ДАННЫЕ | Напряжение питания | 115 В / 230 В±15%, 50 / 60 Гц |
Габаритные размеры | 251 x 91 x 291 мм | |
Масса | 2,4 кг |
