Полоса пропускания МГц
200
Частота дискретизации
1 Гвыб/с
Частота дискретизации
1 Гвыб/с
Количество каналов
2
Исполнение
Настольный
Объем памяти (количество точек) на канал
70М
Встроенный прибор
Логический анализатор, Функциональный генератор
Тип осциллографа
Цифровой запоминающий
Снят с производства
Доставка в кратчайшие сроки
по Москве
от 500 ₽
по России от 1000 ₽
Гарантия 3 года

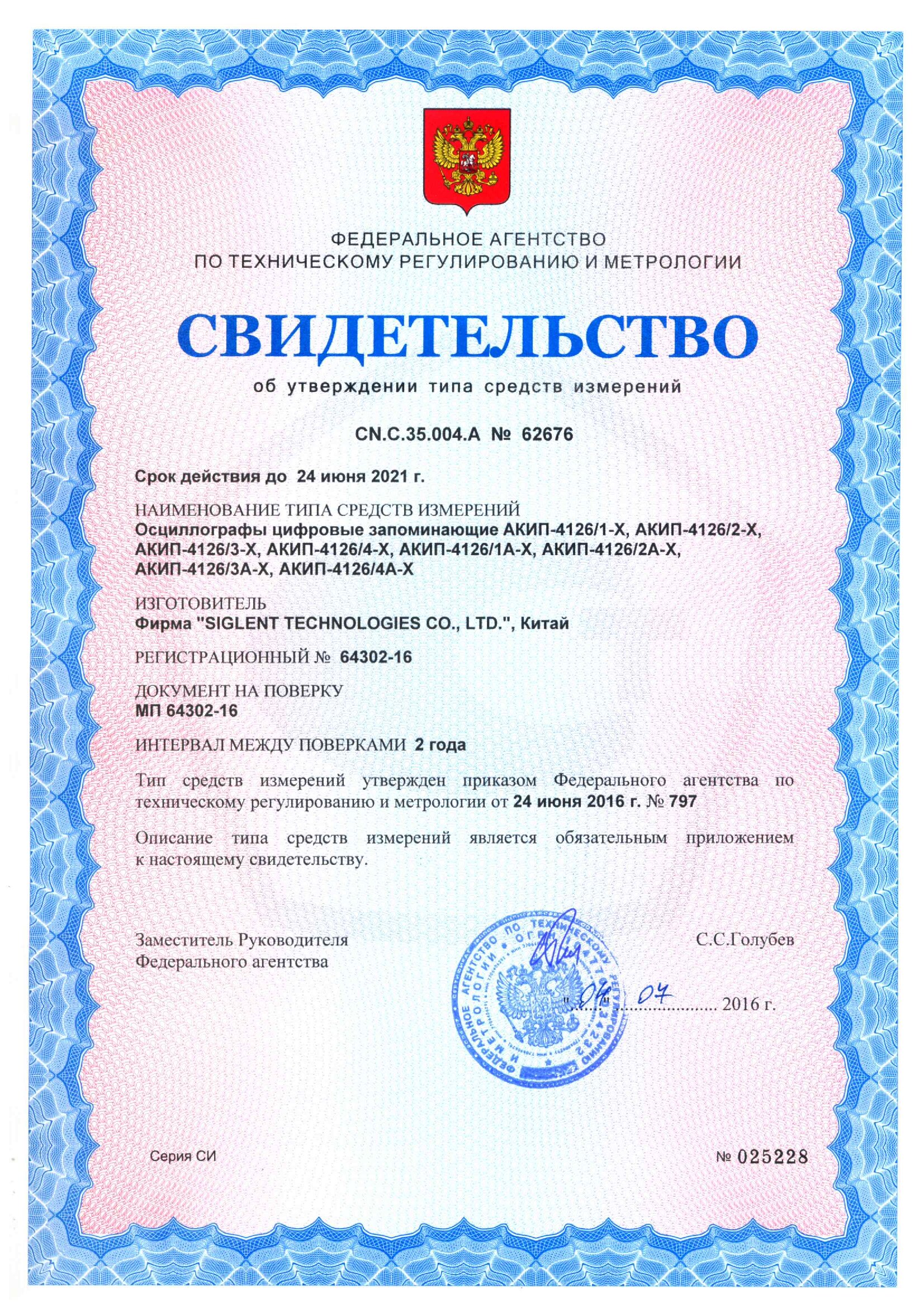

Госреестр 64302-16
до 24.06.2021
до 24.06.2021
Межповерочный интервал 2 года
Особенности осциллографов серии АКИП-4126X:
- Количество каналов 2 и 4;
- Полоса пропускания 70, 100, 200 и 300 МГц;
- Частота дискретизации: 1 ГГц на каждый канал (2 ГГц при объединении);
- Объем памяти на канал 70 МБ (140 МБ – при объединении);
- Режимы сбора данных: выборка, пиковый детектор (> 1 нс), усреднение (4 /…/ 1024), интерполяция Sin X/x;
- 37 видов автоматических измерений параметров, курсорные измерения;
- Высокая скорость обновления экрана до 140.000 осц./сек;
- Режим сегментированной памяти;
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
- Функция автоустановки параметров развертки, запуска;
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (Σdt) , извлечение кв. корня (v);
- Частотный анализ (БПФ);
- Цифровой фильтр с ручной регулировкой;
- Режимы растяжки окна, самописец и XY;
- Декодирование сигналов I2C, SPI, UART/RS232, CAN, LIN (опция);
- Анализ смешанных сигналов: 16 кан логический анализатор (опция);
- Функциональный генератор до 25 МГц cо стандартными формами сигналов и формированием сигнала произвольной формы (опция FG);
- Интерфейсы: USB TMC (host/device), LAN, GPIB (опция);
- Цветной SVGA TFT-дисплей (20 см) с регулируемой яркостью;
- Вывод данных на печать (поддержка PictBrige);
- Русифицированное меню.

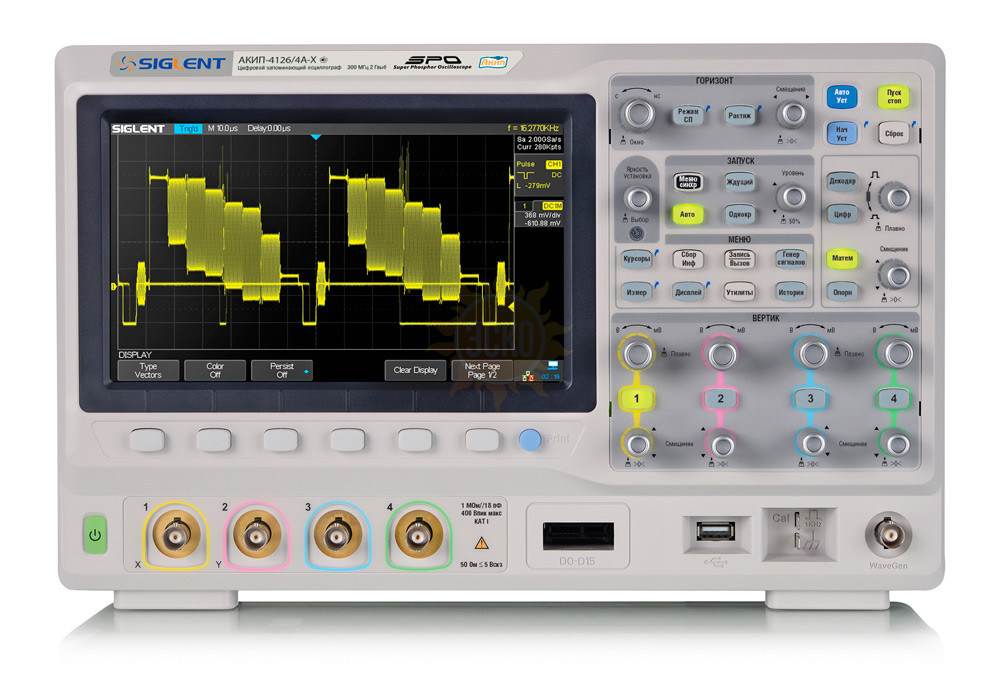

Характеристики АКИП-4126/3-X
Параметр | АКИП-4126/1-X / АКИП-4126/1А-X | АКИП-4126/2-X / АКИП-4126/2А-X | АКИП-4126/3-X / АКИП-4126/3А-X | АКИП-4126/4-X / АКИП-4126/4А-X |
Канал вертикального отклонения | ||||
Число каналов | 2 / 4 | 2 / 4 | 2 / 4 | 2 / 4 |
Полоса пропускания (-3 дБ) | 0...70 МГц | 0...100 МГц | 0...200 МГц | 0...300 МГц |
Ограничение полосы пропускания | 20 МГц | 20 МГц | 20 МГц | 20 МГц |
Коэффициент отклонения (К откл.) | 1 мВ/дел...10 В/дел | |||
Погрешность установки К откл. | ± 3 % | |||
Время нарастания | ≤5 нс | ≤3,5 нс | ≤1,7 нс | ≤1,2 нс |
Входной импеданс | 50 Ом, 1 МОм ( ± 2 %) / 23 ± 4 пФ | |||
Максимальное входное напряжение | 400 Вскз (DC+AС пик), Кат I | |||
Математика | +, -, х; /; БПФ, d/dt, ∫dt, √ | |||
Канал горизонтального отклонения | ||||
Коэффициент развертки (К разв.) | 1 нс/дел...50 с/дел (шаг 1-2-5), самописец 50 мс/дел – 50 с/дел | |||
Погрешность установки К разв. | ± 0,0025 % | |||
Режимы работы | Основной, ZOOM окна, самописец, X-Y | |||
Синхронизация | ||||
Источники синхросигнала | Любой из каналов, внешний (Ext, E\xt/5), сеть, логический канал | |||
Режимы запуска развертки | Автоматический, ждущий, однократный | |||
Виды синхронизации | По фронту, по скорости нарастания, по длительности, ТВ, по параметрам окна, отложенная, рант, по логическому шаблону, по НЧ протоколам I2C, SPI, UART/RS232, CAN, LIN | |||
Предзапуск | 20 делений | |||
Послезапуск | 1000 делений | |||
Вид входа | Открытый, закрытый, ВЧ и НЧ фильтры | |||
Чувствительность синхронизации | Внутренняя: 0,5 деления шкалы; Ext: 200 мВпик-пик (0...10 МГц); 300 мВпик-пик (10 МГц...300 МГц); Ext/5: 1 Впик-пик (0...10 МГц); 1,5 Впик-пик (10 МГц...300 МГц) |
|||
Аналого-цифровое преобразование | ||||
Разрешение по вертикали | 8 бит | |||
Частота дискретизации | 1 ГГц на канал (2 ГГц при объединении каналов) | |||
Интерполяция | SinX/x | |||
Длина записи | 70 МБ (140 МБ при объединении каналов) | |||
Пиковый детектор | 1 нс | |||
Режимы работы | Выборка, пиковый детектор (> 1 нс); усреднение, накопление, однократный | |||
Курсорные измерения | ||||
Функции | Δ U; Δ T; 1/ Δ T | |||
Автоматические измерения | ||||
Функции по вертикали | Uпик-пик; Uампл; Uср.кв.; -U; +U; U макс.; U мин.; Uсред; выбросы на вершине и в паузе | |||
Функции по горизонтали | f; T; t нарастания; t среза; + τ ; - τ ; коэф. заполнения (%), фаза | |||
Измерение задержки | FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | |||
Дополнительные возможности | ||||
Режим HISTORY | Сохранение с временными метка ми последних 80000 осциллограмм (дискретизация 1 ГГц, память 1,4 кБ/кан.) | |||
Интерфейс | USB TMC (host/device) , LAN, GPIB (опция) | |||
Автоустановка | В/дел, с/дел, параметры синхросигнала | |||
Режим X-Y | Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3 ° до 100 кГц | |||
Логический анализатор I2C,SPI,UART/RS232,CAN,LI N (Опция) | ||||
Частота | 500 МГц | |||
Длина памяти | до 14 МБ/канал | |||
Число каналов | 16 | |||
Синхронизация | по фронту, по последовательности , по длительности импульса, по шинам I2C, SPI, UART/RS232, CAN, LIN | |||
Порог срабатывания | TTL, CMOS, ECL, PECL, пользовательский (± 10 В) | |||
Генератор функциональный (Опция) | ||||
Формы сигналов | Синус, меандр, треугольник, импульс, постоянное напряжение, шум , кардио, гауссовский импульс и экспонента нарастающая / спадающая (10 встроенных типов сигналов) | |||
Частотный диапазон | 1 мкГц ~ 25 МГц (Синус) 1 мкГц ~ 10 МГц (Прямоугольник, импульс) 1 мкГц ~ 300 кГц (Пила) 1 мкГц ~ 5 МГц (кардио, гауссовский и экспоненциальный) |
|||
Частота дискретизации | 125 МГц | |||
Длина памяти | 16000 точек для произвольной формы | |||
Разрешение | 1 мкГц | |||
Разрядность ЦАП | 14 бит | |||
Выходной уровень | 4 мВпик ~ 6 Впик (1 МОм) 2 мВпик ~ 3 Впик (50 Ом) |
|||
Погрешность установки | Частота: ± 5*10 -5 Амплитуда: ± 10% |
|||
Постоянное смещение | ± 3 В (1 МОм) ± 1,5 В (50 Ом) |
|||
Скважность | 20 % ~ 80 % (для прямоугольника и импульса) | |||
Симметрия | 0 % ~ 100 % (для пилы) | |||
Общие данные | ||||
ЖК-дисплей | Цветной (TFT), диагональ 20 см, 8 х 14 дел (разреш. 800 х 480) | |||
Напряжение питания | 100...240 В (50/ 60 Гц), 100...120 В (400 Гц); 60 Вт | |||
Габариты | 352 х 224 х 128 мм | |||
Масса | 3,4 / 3,6 кг (2 канала / 4 канала) |
Опции | |
SDS-2000X-FG | Программная опция генератора сигналов (ФГ + СПФ), 25 МГц. |
SDS-2000X-16LA | Программная опция логического анализатора, 16 ка налов. Для работы опции логического анализатора необходим логический пробник SPL2016. |
SPL2016 | 18-канальный логический пробник. Для работы пробника н еобходима установка программной опции SDS- 2000X-16LA. |
SDS-2000X-DC | Программная опция декодирования сигналов I2C, SPI, UART/RS232, CAN, LIN |
SDS-2000X-PA | Программная опция измерения мощности и ПКЭ |
DF2001A | Компенсационный модуль для устранения временного сдвига между пробниками, измеряющими напряжение и ток. Данный модуль рекомендуется использовать совместно с опц ией измерения мощности для повышения точности измерений. Рекомендуется для использования с опцией PA для измерения мощности и ПКЭ. |
Комплектация АКИП-4126/3-X
№ | Наименование | Количество |
1. | Осциллограф цифровой АКИП-4126/3-X | 1 |
2. | Шнур питания | 1 |
3. | Делитель 1:1/1: 10 | 2 |
4. | ПО EasyScope / АКИП (1 CD) | 1 |
5. | Кабель USB | 1 |
6. | Руководство по эксплуатации | 1 |
