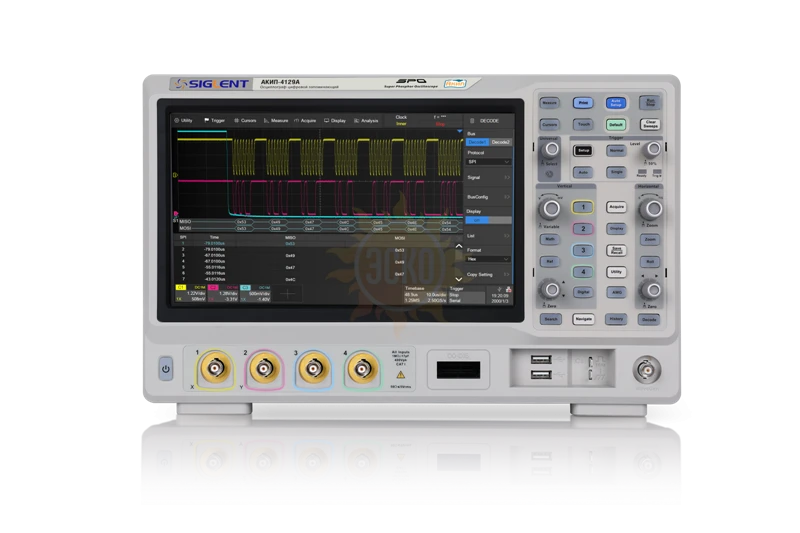

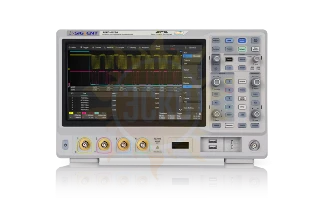

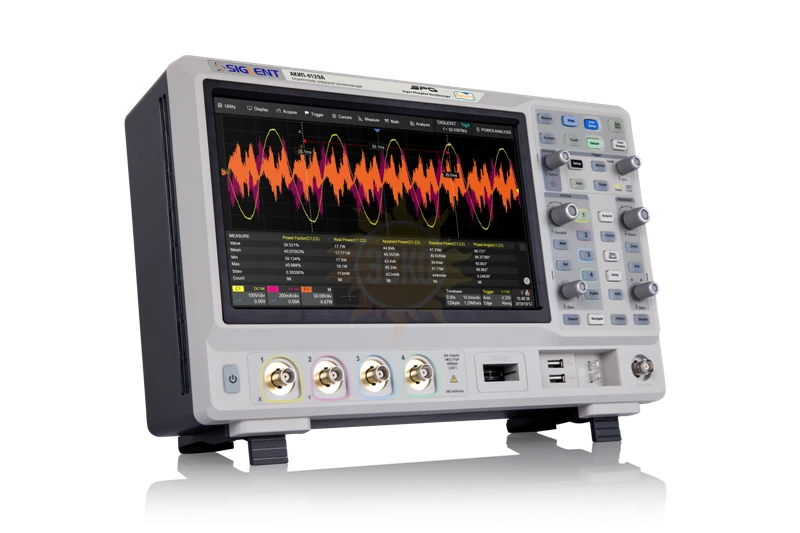

Осциллограф АКИП-4129А + Опция 500А

распечатать описание в PDF

Полоса пропускания МГц

500

Частота дискретизации

1 ГГц

Количество каналов

Исполнение

Портативный

Объем памяти (количество точек) на канал

100М

Тип осциллографа

Цифровой

на удалённом складе 7 шт.

563 410 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

с поверкой +3 900 ₽

Доставка в кратчайшие сроки

по Москве Бесплатно

по России от 500 ₽

Госреестр 81793-21
до 31.05.2026

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Описание АКИП-4129А + Опция 500А

Количество каналов 4;
Полоса пропускания 500 МГц;
Частота дискретизации: 1 ГГц на канал (2 ГГц при объединении);
Объем памяти на канал 100 МБ (200 МБ – при объединении);
Режимы сбора данных: выборка, пиковый детектор (1 нс), ERES (режим увеличенного разрешения АЦП);

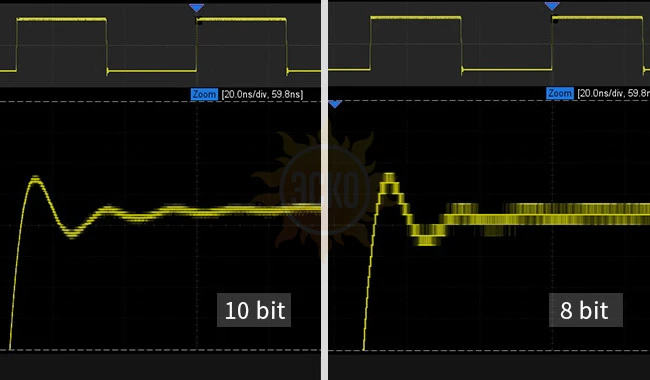

Разрядность АЦП: 8 бит, 10 бит (полоса пропускания 100 МГц, максимальная память 100 МБ);
256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
Интерполяция: Sin X/х, линейная;

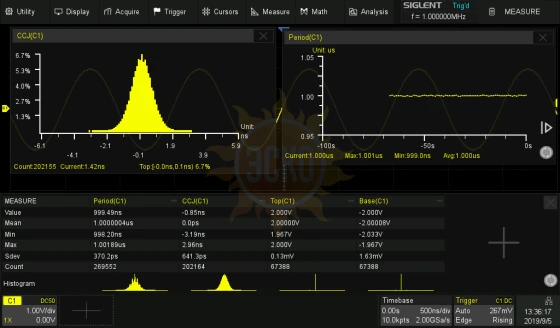

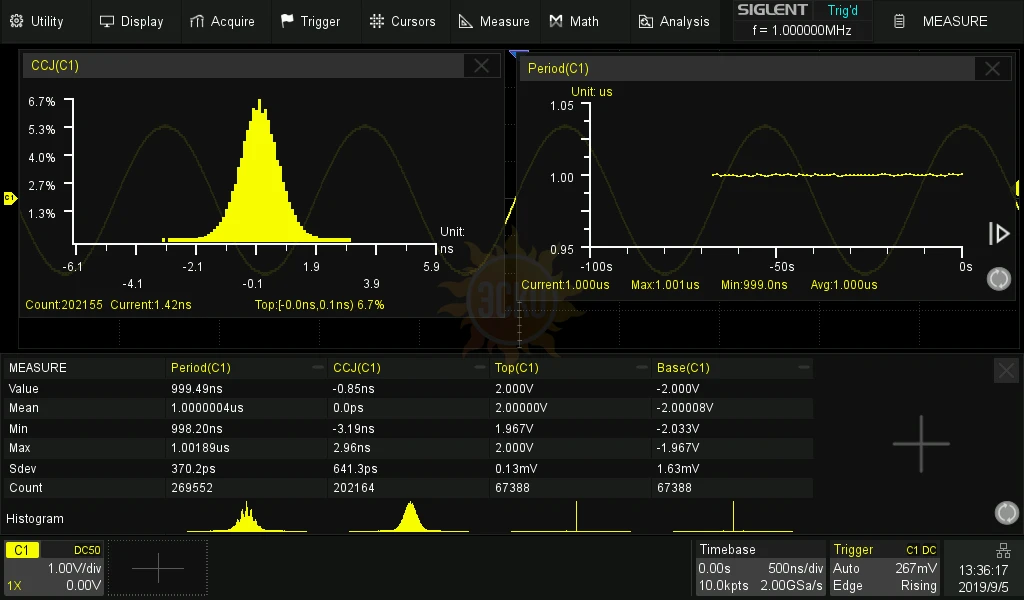

Более 50 видов автоматических измерений параметров, курсорные измерения;
Скорость обновления экрана: 120.000 осц./с (до 500.000 осц./с в режиме сегментированной развертки);
Режим сегментированной памяти: до 90000 сегментов, минимальное межсегментное время (≤ 2 мкс);
Встроенный частотомер: 7 разрядов;
Амплитудно-частотный анализ: построение диаграмм Боде;
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
Функция автоустановки параметров развертки, запуска;
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение квадтраного корня (√);
Частотный анализ (БПФ), до 2 млн. точек;
Режимы растяжки окна, самописец и XY;
Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD;
Анализ смешанных сигналов: 16 канальный логический анализатор (опция);
Функциональный генератор до 50 МГц c функцией формирования стандартных и произвольных форм сигналов (опция);
Измерение мощности и ПКЭ (опция);
Интерфейсы: USB TMC (host/device), LAN;
Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1024 x 600.

Характеристики АКИП-4129А + Опция 500А

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	500 МГц (в двух канальном режиме)
Максимальная частота дискретизации	2 ГГц
Максимальный объем памяти	200 МБ
АЦП (бит)	8, 10 (в полосе пропускания до 100 МГц)
Сопротивление входа	50 Ом, 1 МОм
Логические каналы	16 (опция)
Особенности	Полоса пропускания 500 МГц доступна только при следующих установках активных каналов, КАН1+КАН3, КАН1+КАН4, КАН2+КАН3, КАН2+КАН4. Переключаемая разрядность АЦП, до 10 бит в полосе пропускания до 100 МГц и длине памяти 100 МБ. Высокая скорость обновления экрана до 500.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (более 50-и параметров) и курсорные измерения. Математические функции, БПФ. Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем. Синхронизация и декодирование сигналов, стандартно, I2C, SPI, UART/RS232, CAN, LIN, опционально, I2S, MIL-1553, FlexRay, CAN FD. Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 50 МГц.
Интерфейс	USB, LAN
Дисплей	TFT емкостный сенсорный, диагональ 25,65 см, разрешение 1024х600
Масса (кг)	3,9
