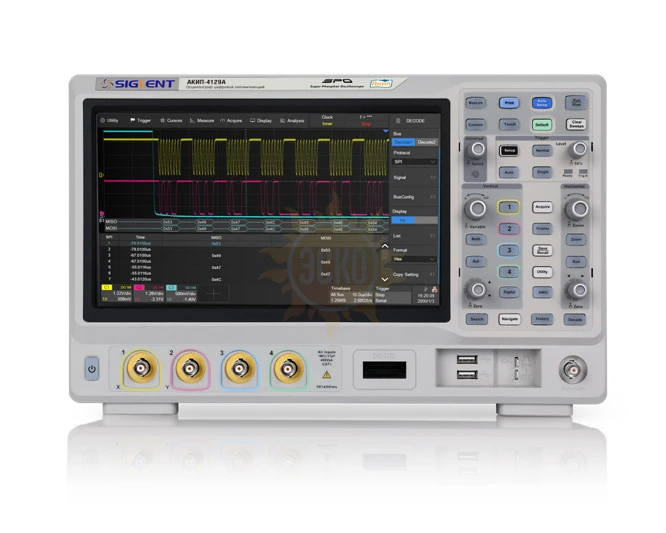

АКИП-4129А

Артикул: 257527
Полоса пропускания МГц
100
Частота дискретизации
2 Гвыб/с
Количество каналов
4
Исполнение
Настольный
Объем памяти (количество точек) на канал
200М
Встроенный прибор
Логический анализатор, Функциональный генератор
Тип осциллографа
Цифровой запоминающий
132 678
с НДС
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  3 года
Госреестр -
Межповерочный интервал  1 год
ТД «ЭСКО» официальный дистрибьютор АКИП в России
100% белая официальная поставка техники

Особенности осциллографа АКИП-4129А:

  • Количество каналов 4;
  • Полоса пропускания  100 МГц, 200 МГц, 350 МГц и 500 МГц (в зависимости от установленной опции);
  • Частота дискретизации: 1 ГГц на канал (2 ГГц при объединении);
  • Объем памяти на канал 100 МБ (200 МБ – при объединении);
  • Режимы сбора данных: выборка, пиковый детектор (1 нс), ERES (режим увеличенного разрешения АЦП);
  • Разрядность АЦП: 8 бит, 10 бит (полоса пропускания 100 МГц, максимальная память 100 МБ);
  • 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
  • Интерполяция: Sin X/х, линейная;
  • Более 50 видов автоматических измерений параметров, курсорные измерения;
  • Скорость обновления экрана: 120.000 осц./с (до 500.000 осц./с в режиме сегментированной развертки);
  • Режим сегментированной памяти:  до 90000 сегментов, минимальное межсегментное время (≤ 2 мкс);
  • Встроенный частотомер: 7 разрядов;
  • Амплитудно-частотный анализ: построение диаграмм Боде;
  • Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
  • Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
  • Функция  автоустановки параметров развертки, запуска;
  • Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение квадтраного корня (√);
  • Частотный анализ (БПФ), до 2 млн. точек;
  • Режимы растяжки окна, самописец и XY;
  • Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD;
  • Анализ  смешанных сигналов: 16 канальный логический анализатор (опция);
  • Функциональный  генератор до 50 МГц c функцией формирования  стандартных и произвольных форм сигналов (опция);
  • Измерение мощности и ПКЭ (опция);
  • Интерфейсы: USB TMC (host/device), LAN;
  • Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см,  разрешение 1024 x 600.

Технические характеристики осциллографа АКИП-4129А:

Параметры АКИП-4129 АКИП-4129А
Канал вертикального отклонения
Число каналов 2 4
Полоса пропускания
(-3 дБ)

100 МГц

350 МГц – модель АКИП-4129 + опция 350 Опция 350 - увеличение полосы пропускания с 100 МГц до 350 МГц

100 МГц

200 МГц – модель АКИП-4129А+опция 200А 350 МГц – модель АКИП-4129А+опция 350А 500 МГц* – модель АКИП-4129А+опция 500А Опция 200А - увеличение полосы пропускания с 100 МГц до 200 МГц Опция 350А - увеличение полосы пропускания с 200 МГц до 350 МГц Опция 500А - увеличение полосы пропускания с 350 МГц до 500 МГц* * Полоса пропускания 500 МГц в режиме объединения каналов

Время нарастания АЦП 8 бит:
£ 3,5 нс – для полосы пропускания 100 МГц
£ 1,7 нс – для полосы пропускания 200 МГц
£ 1 нс – для полосы пропускания 350 МГц
£ 800 пс – для полосы пропускания 500 МГц (в режиме объединения каналов)
АЦП 10 бит:
£ 3,3 нс – для полосы пропускания 100 МГц
Ограничение ПП 20 МГц – стандартно
20 МГц, 200 МГц – для моделей с опциями
Коэффициент отклонения (К откл.) 500 мкВ/дел…1 В/дел – 50 Ом
500 мкВ/дел…10 В/дел – 1 МОм
Погрешность установки К откл. ± 3 %
Диапазон установки смещения 500 мкВ/дел…100 мВ/дел: ± 2 В; 102 мВ/дел…1 В/дел: ± 20 В;
1,02 В/дел…10 В/дел: ± 200 В
Входной импеданс 50 Ом (± 1 %), 1 МОм (± 2 %) / 17 пФ ± 2 пФ
Максимальное входное напряжение ≤ 400 Впик (DC+AС пик), DC … 10 кГц – 1 МОм
≤ 5 Вскз, ± 10 Впик – 50 Ом
Канал горизонтального отклонения
Коэффициент развертки (Кразв.) 1 нс/дел…1000 с/дел
500 пс/дел…1000 с/дел – для полосы пропускания 500 МГц
Самописец (ROLL): 50 мс/дел…1000 с/дел
Погрешность установки Кразв. ±1*10-6
Режимы работы Основной, ZOOM окна, самописец (ROLL), X-Y
Синхронизация
Источники синхросигнала Любой из каналов, внешний (Ext, Ext/5), сеть, логический канал (опция)
Режимы запуска развертки Автоматический, ждущий, однократный
Виды синхронизации По фронту, по скорости нарастания, по длительности, ТВ (NTSC,PAL, HDTV), по параметрам окна, отложенная, рант, по логическому шаблону, по протоколам I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Предзапуск 0~100% памяти
Послезапуск 0…5000 делений
Вид входа Открытый, закрытый, ВЧ и НЧ фильтры
Чувствительность  синхронизации Внутренняя: 0,13…0,5 деления шкалы;
Ext: 200 мВпик-пик (0…10 МГц); 300 мВпик-пик (10 МГц … 300 МГц);
Ext/5: 1 Впик-пик (0…10 МГц); 1,5 Впик-пик (10 МГц…300 МГц)
Разрешение по вертикали 8 бит
10 бит (с ограничением полосы пропускания до 100 МГц)
Режим эквивалентного разрешения (ERes), математическое увеличение разрещения на 3 бита, с шагом 0,5 бита.
Аналого-цифровое преобразование
Частота дискретизации 1 ГГц на канал (2 ГГц при объединении каналов)
Интерполяция SinX/X, X
Длина записи 100 МБ на канал  (200 МБ при объединении каналов)
Пиковый детектор 1 нс
Режимы работы Выборка, пиковый детектор
Курсорные изменения
Функции DU; DT; 1/DT
Автоматические измерения
Функции по вертикали 19 видов измерений: Uпик-пик; Uампл; Uср.кв.;  -U; +U; U макс.; U мин.; Uсред;
выбросы на вершине и в паузе и др.
Функции по горизонтали 17 видов измерений, f; T; t нарастания; t среза; +t; -t; Коэффициент заполнения (%) и др.
Дополнительные измерения 10 видов измерений: площадь, число периодов, число фронтов, число импульсов
Измерение   задержки 10 видов измерений: FRFR, FRFF, FFFR, FFFF, FRLR, FRLF, FFLR, FFLF, фаза, смещение.
Математика
Функции +, -, х; /; d/dt, ∫dt, √
БПФ – частотный анализ при длине памяти 1 МБ
Операторы Любой аналоговый канал
Дополнительные возможности
Режим HISTORY Сохранение с временными метками до 90000 осциллограмм
Сегментированная память До 90000 сегментов, минимальное межсегментное время ≤ 2 мкс
Автоустановка В/дел, с/дел, параметры синхросигнала
Режим X-Y Х – кан 1, 3; Y – кан 2, 4; разность фаз < 3° до 100 кГц
Амплитудно-частотный анализ
Диапазон частот анализа 10 Гц ... 120 МГц (в зависимости от полосы пропускания осциллографа и частота генераторы)
Для выполнения анализа необходима опция генератора сигналов или генераторы следующих серий: АКИП-3408, АКИП-3409, АКИП-3409А, АКИП-3413, АКИП-3418, АКИП-3422
Минимальная полоса анализа 500 Гц
Число точек до 500
Декодирование
Формат данных Стандартно - I2C, SPI, UART/RS232, CAN, LIN
Опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Логический анализатор (Опция)
Число каналов 16
Частота дискретизации 500 МГц максимум
Длина памяти до 50 МБ/канал
Синхронизация по фронту, по последовательности, по длительности импульса, по I2C, SPI, UART/RS232, CAN, LIN; опция - I2S, MIL-STD-1553B, FlexRay, CAN FD
Порог срабатывания TTL, CMOS, LVCMOS3.3 , LVCMOS2.5, пользовательский (± 10 В)
Генератор функциональный (Опция)
Формы сигналов Синус, прямоугольник, треугольник, импульс, постоянное напряжение, шум и др. (45 встроенных форм сигналов)
Частотный диапазон 1 мкГц…50 МГц (Синус)
1 мкГц…10 МГц (Прямоугольник, импульс)
1 мкГц…300 кГц (Пила)
1 мкГц…5 МГц (сигналы произвольной формы)
Шум, полоса частот > 25 МГц
Разрешение 1 мкГц
Погрешность установки ±5*10-5
Частота дискретизации 125 МГц
Длина памяти 16000 точек для произвольной формы
Разрядность ЦАП 14 бит
Выходной уровень -1,5 В ~ +1,5 В (50 Ом); -3 В ~ +3 В (1 МОм)
Постоянное смещение ± 3 В (1 МОм); ± 1,5 В (50 Ом)
Скважность 1 % ~ 99 % (для прямоугольника и импульса)
Симметрия 0 % ~ 100 % (для пилы)
Общие данные
ЖК-дисплей Цветной (TFT) емкостный сенсорный, диагональ 25,65 см,  разрешение 1024 x 600,
8 x 10 делений
Интерфейсы USB Hosts, USB Device, LAN
Напряжение питания 100…240 В (50/ 60 Гц), 100…120 В (400 Гц); 80 Вт максимум
Габариты (ДхШхВ) 352 х 111 х 224 мм
Масса Нетто: 3,3/ 3,9 кг (2 кан/ 4 кан)
Брутто: 4,8/ 5,4 кг (2 кан/ 4 кан)

Комплектация АКИП-4129А

Комплект поставки АКИП-4129А

Наименование Количество
1 Осциллограф АКИП-4129А 1
2 Шнур питания 1
3 Делитель 1:1/1:10 4
4 Кабель USB 1
5 Руководство по эксплуатации на CD 1
