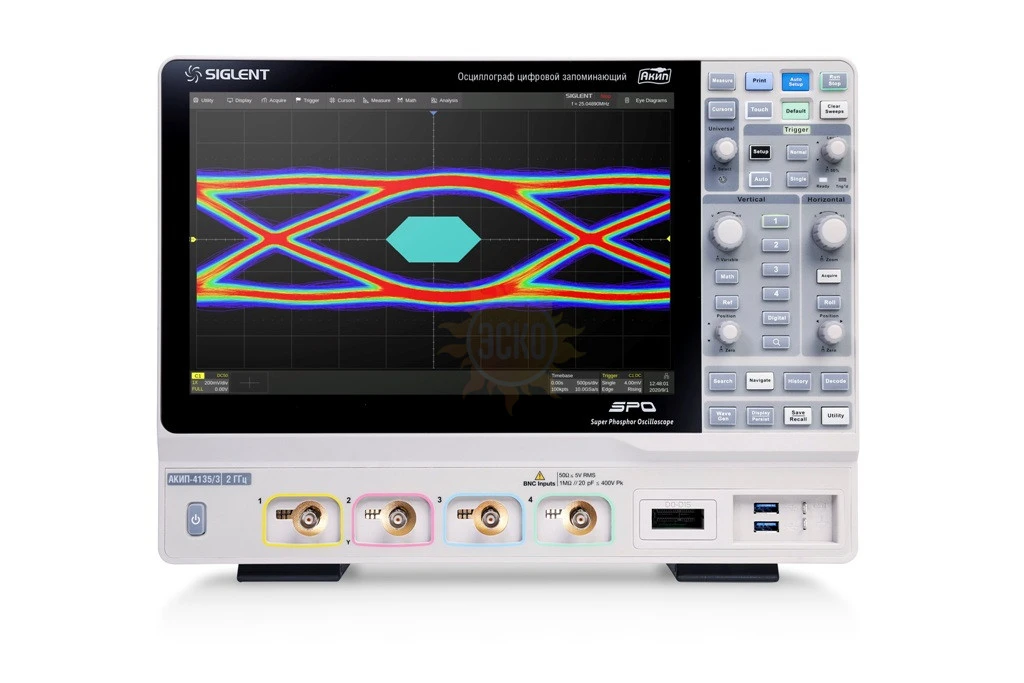

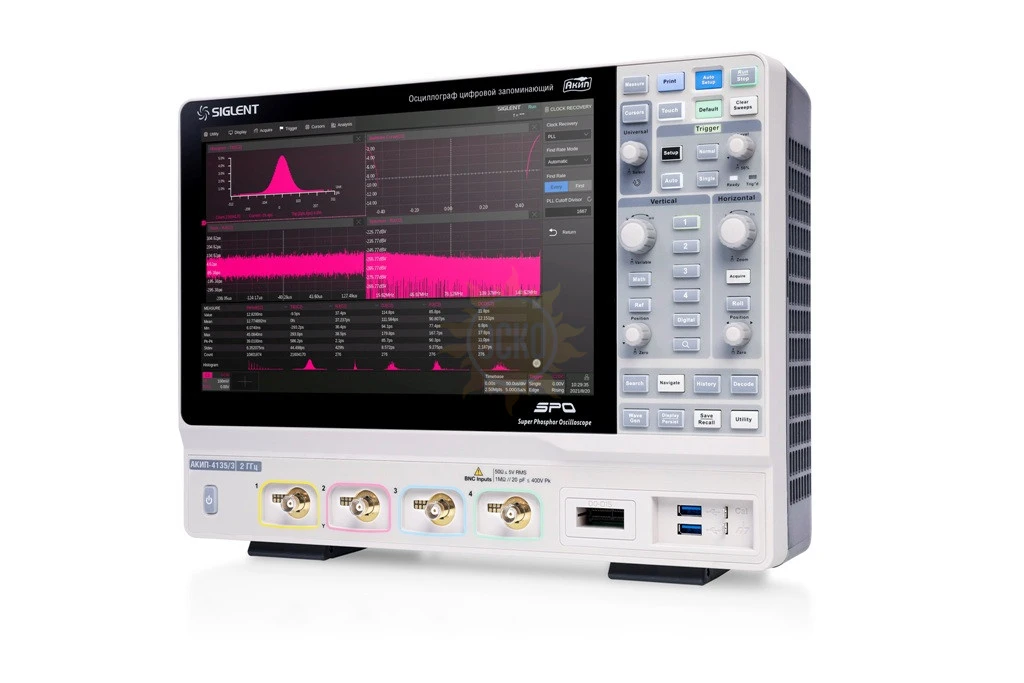

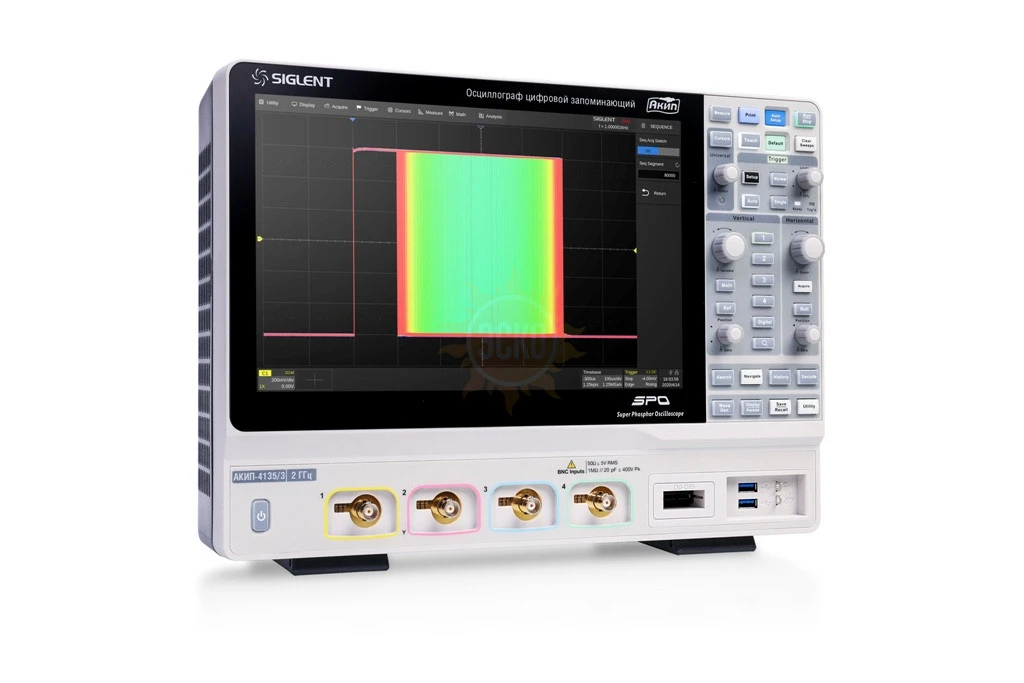

АКИП-4135/2 — осциллограф

Частота дискретизации
5 ГГц
Полоса пропускания ГГц
1
Количество каналов
4
Объем памяти (количество точек) на канал
125М
Тип осциллографа
Цифровой
Погрешность
± 1,5 %
на удалённом складе 20 шт.
1 281 056
с НДС
Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера
Доставка  в кратчайшие сроки
по Москве Бесплатно

по России от 500
Гарантия  3 года
Госреестр 85334-22
до 20.04.2027
ТД «ЭСКО» официальный дистрибьютор АКИП в России

Особенности осциллографа АКИП-4135/2

  • Количество каналов: 4;
  • Полоса пропускания: 1 ГГц;
  • Частота дискретизации: 5 ГГц на канал (10 ГГц в режиме ESR);
  • Объем памяти (1/2/4 канала): 500 МБ/ 250 МБ/ 125 МБ на канал;
  • Режимы сбора данных: выборка, пиковый детектор (200 пс), усреднение (4 /…/ 8192), Hi-Res (режим увеличенного разрешения АЦП);
  • 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
  • Интерполяция: Sin X/х, линейная;
  • Более 50 видов автоматических измерений параметров, курсорные измерения
  • Скорость обновления экрана: 170.000 осц/с (до 750.000 осц/с в режиме сегментированной развертки);
  • Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 1,3 мкс);
  • Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
  • Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
  • Программные измерительные функции вольтметра и частотомера по аналоговым каналам;
  • Функция анализа частотных характеристик (диаграммы Боде) при использовании опции генератора;
  • Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение квадтратного корня (√);
  • Частотный анализ (БПФ), 8 миллионов точек.;
  • Режимы растяжки окна, самописец и XY;
  • Декодирование сигналов: стандартно - I2C, SPI, UART/RS232, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester;
  • Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
  • Программная опция построения глазковых диаграмм и анализ джиттера;
  • Программные опции увеличение полосы пропускания с 500 МГц до 1 ГГц, с 1 ГГц до 2 ГГц
  • Анализ смешанных сигналов: 16 кан. логический анализатор (опция);
  • Функциональный генератор до 25 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция);

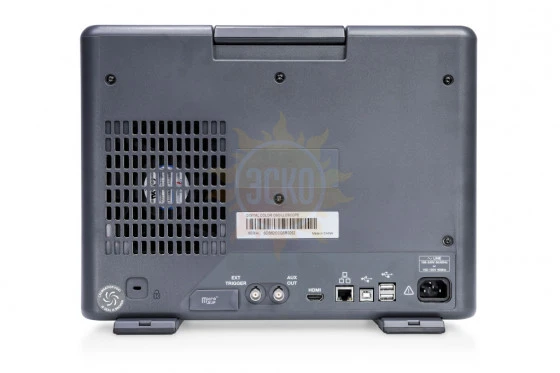

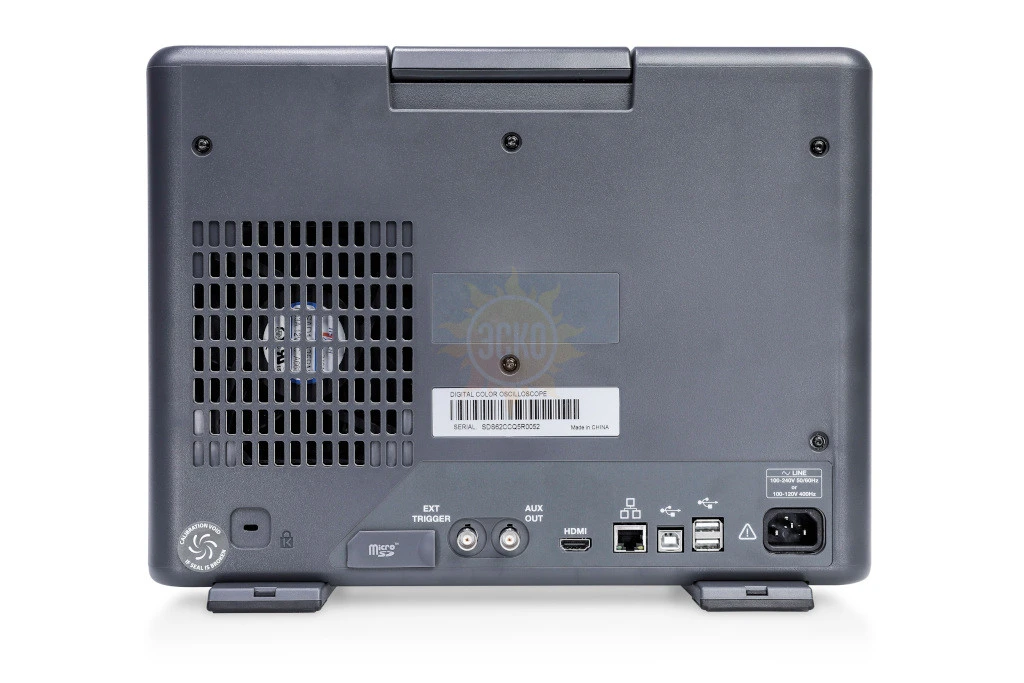

  • Интерфейсы: USB TMC (host/device), LAN;
  • Видео выход (HDMI);
  • Дистанционное управление: команды SCPI на базе USB-TMC, LAN (VXI11/Socket/Telnet, встроенный web server;
  • Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 30,7 см, разрешение 1280 x 800.

Характеристики АКИП-4135/2

Тип осциллографаЦифровой
Число каналов4
Полоса пропускания1 ГГц
Максимальная частота дискретизации5 ГГц (10 ГГц в режиме ESR)
Максимальный объем памяти500 МБ
АЦП (бит)8
Сопротивление входа50 Ом, 1 МОм
Логические каналы16 (опция)
ОсобенностиВысокая скорость обновления экрана до 750.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (более 50-и параметров) и курсорные измерения. Математические функции, БФП (8 МБ). Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем. Синхронизация и декодирование сигналов, стандартно - I2C, SPI, UART/RS232, CAN, LIN, опционально - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester. Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 25 МГц. Опция - измерение мощности и показателей качества электроэнергии (ПКЭ). Опция - построения глазковых диаграмм и анализ джиттера.
ИнтерфейсUSB, LAN
ДисплейTFT емкостный сенсорный, диагональ 30,7 см, разрешение 1280х800
Масса (кг)5,5

Комплектация АКИП-4135/2

Наименование Количество
1. Осциллограф АКИП-4135/2 1
