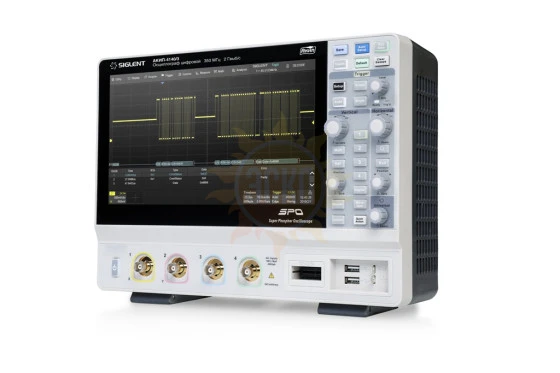

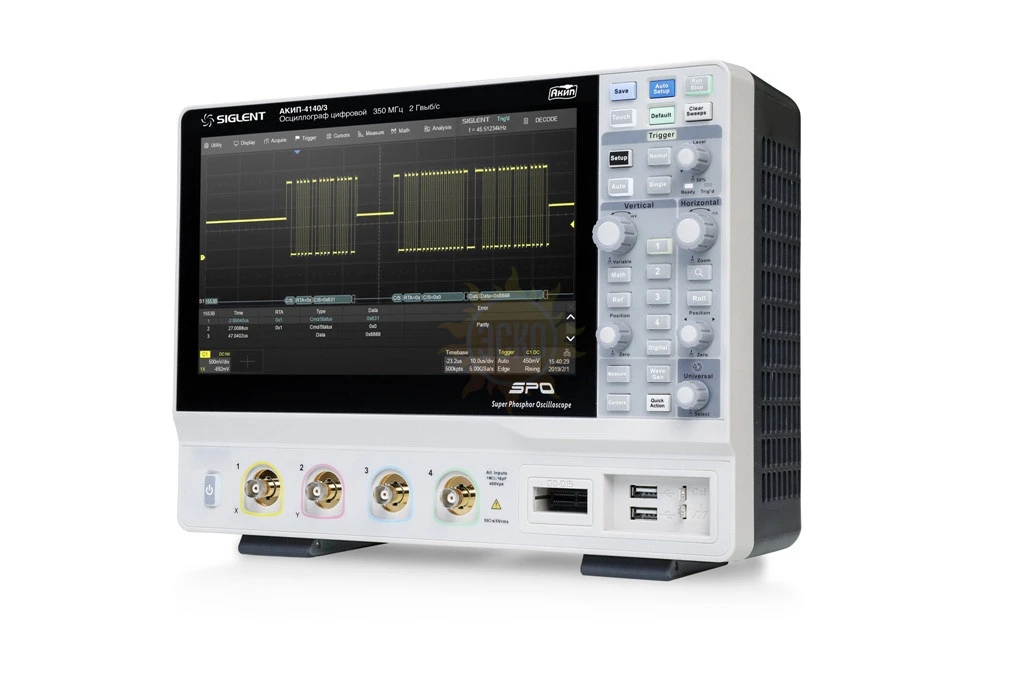

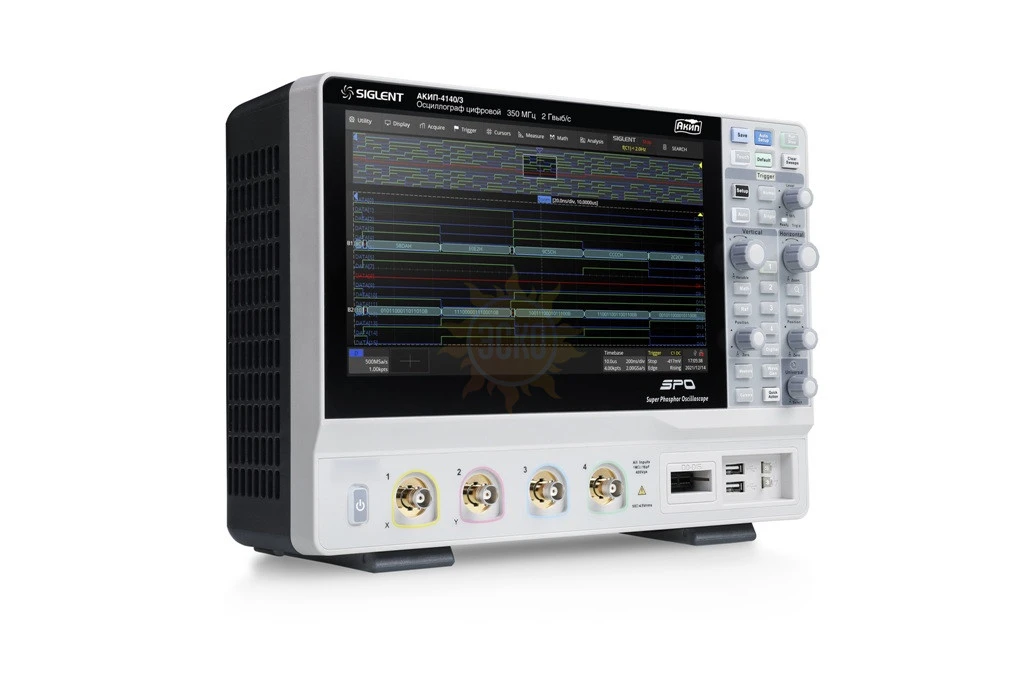

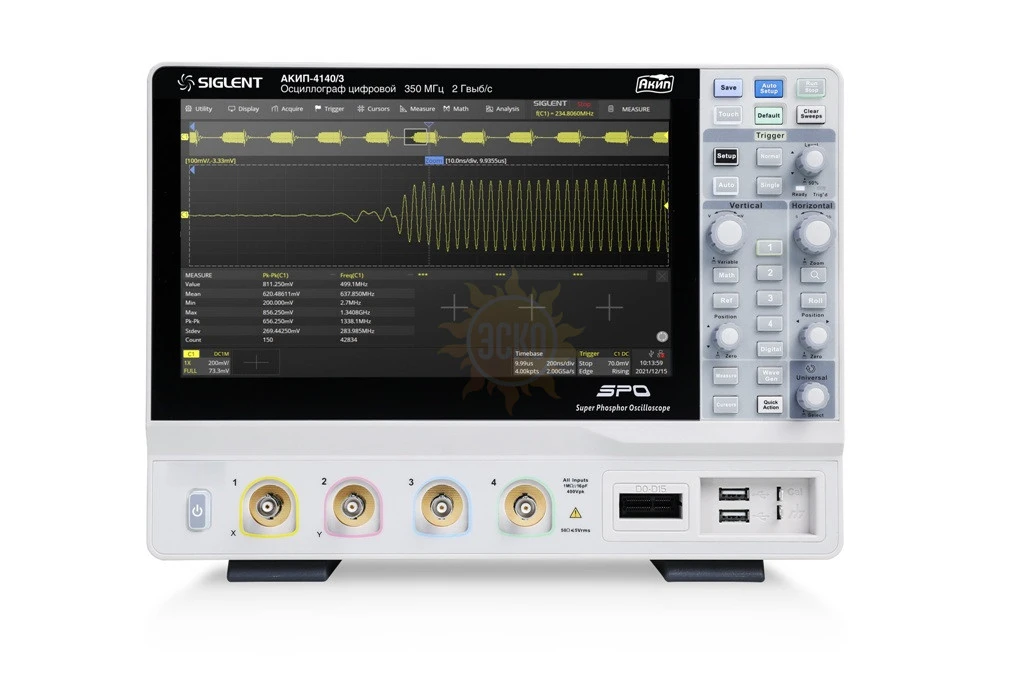

Осциллограф цифровой АКИП-4140/4

распечатать описание в PDF

Полоса пропускания МГц

500

Частота дискретизации

2 ГГц

Количество каналов

Исполнение

Портативный

Объем памяти (количество точек) на канал

200М

Тип осциллографа

Цифровой

на удалённом складе 3 шт.

688 750 ₽

с НДС

Внимание! В связи с резкими изменениями курса доллара цены на сайте могут отличаться от актуальных. Уточняйте точную цену у менеджера

Доставка в кратчайшие сроки

по Москве от 500 ₽

по России от 1000 ₽

ТД «ЭСКО» официальный дистрибьютор АКИП в России

Описание АКИП-4140/4

4 аналоговых канала с полосой пропускания: 500 МГц;
Разрядность АЦП: 12 бит;
Максимальная частота дискретизации 2 ГГц;
Максимальный объем памяти 200 МБ;
256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения);
Скорость обновления экрана: 100.000 осц./с (до 500.000 осц./с в режиме сегментированной развертки);
Режимы сбора данных: выборка, пиковый детектор (1 нс), усреднение (4 /…/ 1024), ERES (режим увеличенного разрешения АЦП);
Интерполяция: Sin X/х, линейная;
Более 50 видов автоматических измерений параметров, статистика, тренды, гистограммы, курсорные измерения;
Режим сегментированной памяти: до 80.000 сегментов, минимальное межсегментное время (≤ 2 мкс);
Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий;
Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем;
Программные измерительные функции вольтметра и частотомера (7 разрядов) по аналоговым каналам;
Амплитудно-частотный анализ (требуется генератор сигналов);
Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt) , извлечение кв. корня (√);
Частотный анализ (БПФ), 2 млн. точек;
Режимы растяжки окна, самописец и XY;
Декодирование сигналов: стандартно - I2C, SPI, UART, CAN, LIN; опция - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester;
Программная опция измерения мощности и показателей качества электроэнергии (ПКЭ);
Программные опции увеличение полосы пропускания;
Анализ смешанных сигналов: 16 каналов логический анализатор (опция);
Функциональный генератор до 25 МГц - стандартные формы сигналов и формирование сигналов произвольной формы (опция);
Интерфейсы: USB TMC (host/device), LAN;
Видео выход (HDMI);
Дистанционное управление: команды SCPI на базе USB-TMC (совместимость с основными командами осциллографов LeCroy и Tektronix), LAN (VXI11/Socket/Telnet, встроенный web server;
Большой емкостный сенсорный экран с поддержкой Multi-touch, диагональ 25,65 см, разрешение 1024 x 600.

Характеристики АКИП-4140/4

Тип осциллографа	Цифровой
Число каналов	4
Полоса пропускания	500 МГц
Максимальная частота дискретизации	2 ГГц
Максимальный объем памяти	200 МБ
АЦП (бит)	12
Сопротивление входа	50 Ом, 1 МОм
Логические каналы	16 (опция)
Особенности	Осциллограф высокого разрешения, разрядность АЦП 12 бит. Полоса пропускания 500 МГц доступна только при следующих установках активных каналов, КАН1+КАН3, КАН1+КАН4, КАН2+КАН3, КАН2+КАН4. Высокая скорость обновления экрана до 500.000 осц./сек. Режим сегментированной памяти. Режим HISTORY. Интерполяция - Sin X/х, линейная. Автоматические (более 50-и параметров) и курсорные измерения. Математические функции, БПФ (2 МБ). Режим «Поисковая машина/ Search» для поиска событий по условиям заданным пользователем. Cинхронизация и декодирование сигналов, стандартно - I2C, SPI, UART/RS232, CAN, LIN, опционально - CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester. Опция - логический анализатор 16 каналов. Опция - функциональный генератор до 25 МГц. Опция - измерение мощности и показателей качества электроэнергии (ПКЭ). Программные опции для увеличения полосы пропускания.
Интерфейс	USB, LAN
Дисплей	TFT емкостный сенсорный, диагональ 25,65 см, разрешение 1024х600
Масса (кг)	4,1
